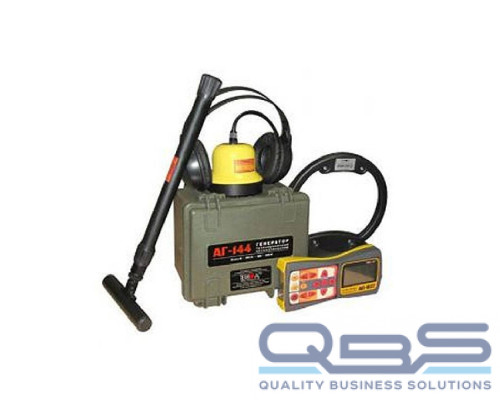

Комплект трассотечепоисковый Успех АТГ-525.60

Генератор АГ-144:

Частоты генерируемого сигнала, Гц

Частоты SIN f1 / f2 / f3, ±0,1%

512/1024/8928

Частоты следования ударов нч / сч / вч

0,5/1/2

Режимы генерации

«SIN» «непрерыв»
«SIN» « »
«SIN» «3част»
«УДАР»

Выходные параметры синусоидальной генерации

Максимальное выходное напряжение, В

при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока

220
330
140

Выходная мощность, Вт

при автономном питании
с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока

От 7,5 до 120
От 45 до 180
От 18 до 72

Допустимое сопротивление нагрузки

любое (0...∞)

Согласование с нагрузкой

автоматическое

Источники питания

Встроенный акк.комплект
Сетевой блок питания

Габаритные размеры электронного блока (кейса), не более, мм

220х160х145

Вес электронного блока, не более, кг

8,2

Условия эксплуатации

Допустимый диапазон температур окружающей среды при эксплуатации

минус 30...+45ºС

Класс климатической защиты

IP54

Приемник АП-027:

ПАРАМЕТР

ДАТЧИКИ

ЭМД/ДКИ/ДОДК/КИ

АД

Вид работы в зависимости от датчика

Определяется автоматически, при подключении датчика

Вид принимаемого сигнала

Выбирается оператором как «непрерывный / импульсный»

Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»

Частоты переключаемых полосовых фильтров

Центральная частота квазирезонансного фильтра 50...60Гц/100...120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц.

Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц.

«Широкая полоса» (частотный диапазон)

0,05...2,00 кГц

0,1...2,00 кГц

Коэффициент усиления электрического тракта и динамический диапазон входного сигнала

100 dB

Визуальная индикация

ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»

Звуковая индикация

Головные телефоны - натуральный широкополосный или отфильтрованный сигнал.

Головные телефоны -синтезированный звук ЧМ.

-

Встроенный излучатель - синтезированный звук ЧМ.

Питание

Напряжение 4...7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.

Время непрерывной работы, не менее

20 часов

Допустимый диапазон температур окружающей среды при эксплуатации

минус 20ºС...+50ºС

Класс защиты от внешних воздействий

IP54

Габаритные размеры электронного блока

220 ´ 102 ´ 42 (мм)

Масса электронного блока, не более

0,46 кг
