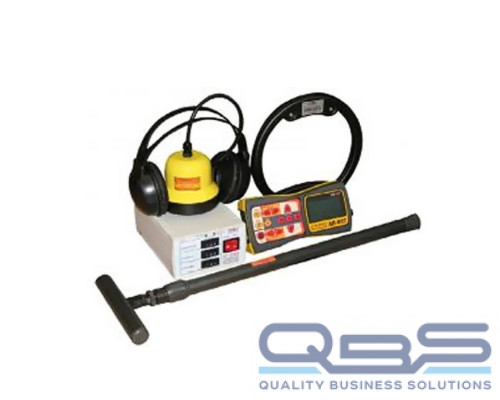

Трассотечепоисковый комплект Успех-АТГ-425.20

Генератор АГ-114М

Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт

5, 10, 20

Усилитель мощности

CLASS D КПД 80%

Частота генерации (непрерывно или импульсы), Гц

512, 1024, 8928, чередование 3-х частот

Допустимое сопротивление нагрузки

любое (0...∞)

Согласование с нагрузкой

Автоматическое

Время непрерывной работы при выходной мощности 20 Вт (импульсы), час

5

Питание

1 аккум. 12В/2,2 Ач

Габаритные размеры электронного блока, не более, мм

190х140х80

Вес генератора в чехле, не более, кг

2,2

Приемник АП-027

ПАРАМЕТР

ДАТЧИКИ

ЭМД/ДКИ/ДОДК/КИ

АД

Вид работы в зависимости от датчика

Определяется автоматически, при подключении датчика

Вид принимаемого сигнала

Выбирается оператором как «непрерывный / импульсный»

Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»

Частоты переключаемых полосовых фильтров

Центральная частота квазирезонансного фильтра 50...60Гц/100...120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц.

Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц.

«Широкая полоса» (частотный диапазон)

0,05...2,00 кГц

0,1...2,00 кГц

Коэффициент усиления электрического тракта и динамический диапазон входного сигнала

100 dB

Визуальная индикация

ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»

Звуковая индикация

Головные телефоны - натуральный широкополосный или отфильтрованный сигнал.

Головные телефоны -синтезированный звук ЧМ.

-

Встроенный излучатель - синтезированный звук ЧМ.

Питание

Напряжение 4...7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.

Время непрерывной работы, не менее

20 часов

Допустимый диапазон температур окружающей среды при эксплуатации

минус 20ºС...+50ºС

Класс защиты от внешних воздействий

IP54

Габаритные размеры электронного блока

220 ´ 102 ´ 42 (мм)

Масса электронного блока, не более

0,46 кг

Электромагнитный датчик ЭМД-237:

Тип преобразователя

резонансная ферритовая магнитная антенна

Частота резонанса, Гц

8928; 1024; 512 Гц

Тип питания

от приемника

Коммутация резонанса

принудительная (управляется приемником)

Датчик акустический АД - 227:

Чувствительность, V/g

5

Габаритные размеры прибора, не более, мм

105х75

Масса, не более, кг

1,5

Индуктивная антенна ИЭМ-301.2

Максимальная мощность, подводимая к «рамке», не более Вт

10

Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом

36

Тип корпуса

пластмассовый, герметичный
