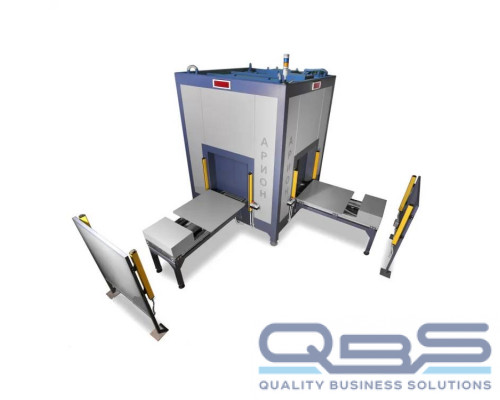

Универсальная автоматизированная система Арион-19.19.20.32/2 предназначена для проведения неразрушающего радиографического контроля деталей в серийном и мелкосерийном производстве.
Камера радиационной защиты изготавливается в соответствии с ТУ 6968-014-96651179-2015 и рассчитана для работы с рентгеновскими аппаратами постоянного тока кабельного типа с анодным напряжением до 320 кВ. Камера обеспечивает ослабление первичного и рассеянного излучения до безопасных значений в соответствии с действующими нормами. Дополнительная радиационная защита не требуется.
Конструкция защитной камеры выполнена из стали и свинца, имеет две двухстворчатые сдвижные двери и два стола для загрузки и размещения объектов контроля в кабине. Рентгеновский аппарат крепится на манипуляторе внутри кабины. Двери камеры, загрузочные столы и манипулятор рентгеновского аппарата автоматизированы. Смена стола с загруженным объектом контроля осуществляется в автоматическом режиме по команде оператора.
Камера оснащена системой вытяжной вентиляции, блокировкой самопроизвольного открывания дверей, а также блокировкой включения рентгеновского аппарата при открытых дверях. Для светозвуковой сигнализации и индикации режимов работы рентгеновского аппарата используется сигнальная лампа-вспышка и световое табло «Рентгеновское просвечивание».
Световые фотобарьеры обеспечивают защиту персонала от травмирования в зоне движения загрузочных столов. Для ввода кабеля питания и управления рентгеновским аппаратом предусмотрен специальный рентгенозащитный кабельный ввод.

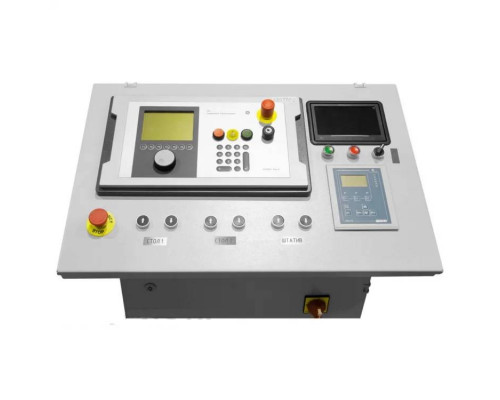

Автоматизированная загрузка столов, регулировка фокусного расстояния и контроль режимов работы рентгеновского аппарата осуществляется оператором с помощью внешнего пульта управления.
Технические характеристики
| Напряжение на аноде рентгеновского аппарата, кВ | до 320 |
| Ток на аноде рентгеновского аппарата при максимальном напряжении, мА | до 13 |
| Толщина свинцового слоя, мм | 32 |
| Мощность дозы на расстоянии 10 см от поверхности, мкЗв/ч | менее 1,0 |
| Диапазон автоматизированного вертикального перемещения р/а, мм | 700 |
| Расстояние от оси излучателя до поверхности загрузочного стола, мин/макс, мм | 700/1400 |
| Габаритные размеры наружные без шторок безопасности (Ш × Г × В), мм | 3300 × 3500 × 2600 |
| Размер внутреннего пространства (Ш × Г × В), мм | 1840 × 1840 × 2000 |
| Размеры дверных проёмов (Ш × В), мм | 800 × 800 |
| Масса камеры, кг | 10 200 |
