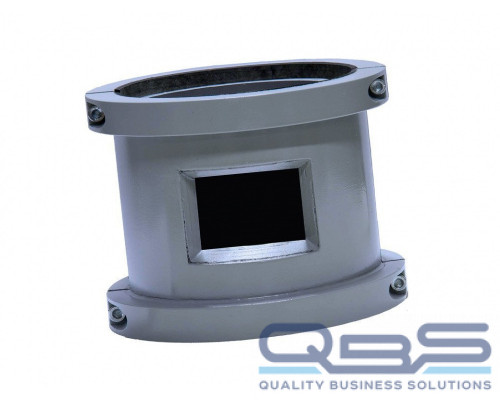

Хомут-диафрагма XRS МП-60 для р/а Eresco

Хомут-диафрагма – принадлежность для рентгеновских аппаратов, применяемая при проведении радиационного контроля.  При контроле закрепляется двумя болтами на моноблоке излучателя. Защиту от механических воздействий и плотность прилегания к корпусу излучателя обеспечивает прорезиненная прокладка.
Основным назначением является перекрытие изначального излучения рентгеновских лучей, выходящих за пределы контролируемого объекта и задание определенного телесного угла направления рабочего пучка фотонов. На хомуте имеется дополнительная заглушка необходимая для полного перекрытия пучка излучающих лучей во время тренировки рентгеновской трубки или тестирования устройств при проведении различных видов работ. Тренировка – это обязательный процесс, необходимый для установки и сохранения постоянных характеристик новых трубок или восстановления трубок, бывших в длительном хранении. При тренировке требуется напряжение рентгеновского аппарата величиной более половины предельного значения.
Конструкция диафрагмы XRS МП была разработана для использования на рентгеновских аппаратах панорамного типа серии Eresco.
Основным назначением хомута-диафрагмы выступает необходимость обеспечения радиационной безопасности специалистов, при проведении контроля не в лабораторных условиях при фронтальном просвечивании панорамными рентгеновскими аппаратами. Приспособление блокирует рассеивание рентгеновского излучения и ограничивает проекцию излучения заданным углом, в связи с чем не происходит рассеивания за границами контролируемого объекта.
Для рентгеновских аппаратов типа Eresco 32 MF4-C и Eresco 52 MF4-C выпускаются хомуты различной модификации, классифицирующийся по размеру окна, величина которого устанавливается в технологической карте контроля. Модификация XRS МП-0 не имеет окна. При заказе и подборе необходимой хомута-диафрагмы необходимо указать: или типоразмер плёнки и фокусное расстояние, или заданный телесный угол испускания, или размер окна диафрагмы.

Технические характеристики
