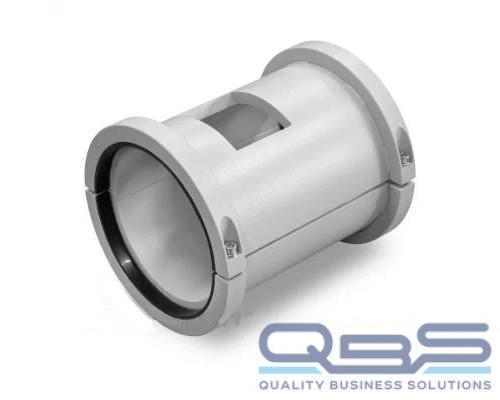

Хомут-диафрагма XRS МП-60 для р/а РПД

Хомут-диафрагма XRS МП для р/а серии РПД предназначена для перекрытия первичного рентгеновского излучения, направленного за пределы границ объекта контроля, и формирования апертурой диафрагмы направленного рабочего пучка фотонов с заданным телесным углом. Диафрагма XRS МП разработана для применения на панорамных рентгеновских аппаратах серии РПД моделей 180 СП, 200 П, 200 СП, 200 СНП и 250 СНП. Диафрагма XRS МП дает возможность использовать панорамные рентгенаппараты для целей, где требуется применение аппаратов направленного типа. Кроме того, при использовании данного изделия происходит значительное уменьшение:

• факторов рассеянного излучения, которые негативно влияют на контрастную чувствительность снимка;
• геометрической нерезкости, определяющей четкость границ объекта контроля;
• опасного воздействия ионизирующего излучения, от которого зависит радиационная безопасность персонала.

Хомут-диафрагма значительно снижает распространение отраженного и рассеянного излучений, формируя только направленный рабочий пучок рентгеновских лучей, тем самым способствуя повышению качества радиографического контроля. Экономическую целесообразность применения диафрагмы обуславливает следующее:

• Возможность использования панорамного рентгенаппарата для целей, где требуется применение направленного аппарата.
• Повышение качества изображений.
• Диафрагма не требует регулярной замены каких-либо принадлежностей и при должном обращении служит длительный срок.
• Повышение радиационной безопасности персонала.

Радиационная безопасность

При проведении радиографического контроля в полевых условиях с использованием панорамных рентгенаппаратов при фронтальном просвечивании необходимо обеспечить радиационную безопасность персонала. Хомут-диафрагма XRS МП блокирует распространение ионизирующего излучения под телесным углом 360° и задает угол, достаточный для проекции излучения в пределах границ объекта контроля.

Конструктивное исполнение

Хомут-диафрагма устанавливается на моноблок излучателя и надежно закрепляется четырьмя болтами. Резиновая прокладка обеспечивает плотность примыкания к корпусу рентгенаппарата и его защиту от механических повреждений.

Технические характеристики

Комплектация
