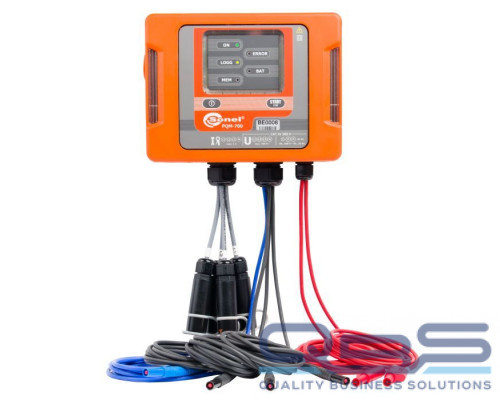

Name: Анализатор параметров качества электрической энергии PQM-700 купить по выгодной цене в QBS
Brand: Sonel
Price: 234960 RUB
Availability: InStock

Анализатор параметров качества электрической энергии PQM-700 купить QBS.ru

Модель:

Производитель:

Sonel

Наличие:

4 шт.

234 960 ₽

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Модель

PQM-700

Показывать гарантию

Нет

Все характеристики

Для многих предприятий, подача электроэнергии с заданными параметрами производственная необходимость. И чем выше категория объекта, тем строже контроль за качеством электроснабжения. Нормы качества электроэнергии регулируются ГОСТ 32144-2013.

Прибор SONEL PQM 700 класса S, соответствует ГОСТ 30804.4.30-2013. Компактный электронный анализатор разработан для контроля параметров электросетей с частотой 50/60 Hz. Оборудован выводами подключения к 4 типам сети: 1ф; 2ф; «звезда» с N и «треугольник»/«звезда» без N. Кроме того, имеет 4 токовых вывода: In ≤ 3000 A; I ≤ 1000 A переменного, I ≤ 1000 A переменного/постоянного; I ≤ 10 A или I ≤ 100 A переменного. Диапазон измерений изменяется подключением трансформаторов напряжения/тока.

Технические характеристики

Параметр	Диапазон измерений и условия	Разрешение	Предел допускаемой абсолютной погрешности измерения
Напряжение постоянного и переменного тока U_RMS (среднеквадратическое значение, f = 40..70 Гц)	20%×U_nom ≤ U_RMS ≤ 120%×U_nom для U_nom ≥ 100 В	0,01%×U_nom	± 0,005 U_nom
Частота переменного тока f	От 40,00 Гц до 70,00 Гц для 10%×U_nom ≤ U_RMS ≤ 120%×U_nom	0,01 Гц	± 0,05 Гц
Среднеквадратическое значение гармонических составляющих напряжения U_{H, h} (h = 1..40)	От 0 до 200% U_nom	0,01%×U_nom	±0,0015×U_nom (U_{H, h} изм <0,03×U_nom) ±0,05×U_{H, h} изм (U_{H, h} изм ≥0,03×U_nom
Суммарный коэффициент гармонических составляющих напряжения THD_U ( h = 2..40)	От 0 до 100,0% (для U_RMS > 1%×U_nom)	0,1%	±0,05×THD_Uизм
Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) I_RMS	Без использования клещей
От 0 В до 1 В (3,6 В_P-P) K = 1000 А/1 В	0,01% Inom	± 0,01%×Inom
С гибкими клещами F-1, F-2, F-3
От 1 А до 3000 А (~) (10000 А_P-P)	0,01%×Inom	± 0,01×I_RMS изм ± 0,02×I_RMS изм (с учетом доп. погрешности от положения)
С измерительными клещами C-4
От 0,1 А до 10 А (~) От 10 А до 50 А (~) От 50 А до 200 А (~) От 200 А до 1000 А (~) От 1000 А до 1200 А (~) (3600 А_P-P)	0,01%×Inom	± (0,02 × I_RMS изм + 0,1 А) ± 0,03 × I_RMS изм ± 0,015 × I_RMS изм ± 0,0075 × I_RMS изм ± 0,005 × I_RMS изм
С измерительными клещами C-6
От 0,01 А до 0,1 А (~) От 0,1 А до 1 А (~) От 1 А до 12 А (~) (36 А_P-P)	0,01%×Inom	± (0,03×I_RMS изм + 1 mА) ± 0,025×I_RMS изм ± 0,01×I_RMS изм
С измерительными клещами C-7
От 0,01 А до 100 А (~) (360 А_P-P)	0,01%×Inom	± (0,005×I_RMS изм + 0,02 А)
Среднеквадратическое значение гармонических составляющих силы тока I_H, h (h = 1..40)	В зависимости от типа используемых клещей (см. характеристики I_RMS)	0,01%×Inom	±0,005×Inom (I_{H, h}<0,1×Inom) ±0,05×I_{H, h} ( I_{H, h}≥0,1×Inom)
Суммарный коэффициент гармонических составляющих силы тока THD_I(h = 2..40)	От 0 до 100,0% (для I_RMS > 1%×Inom)	0,1%	± 0,05×THD_Iизм
Активная мощность P и активная энергия E_P	80%×U_nom ≤ U_RMS ≤ 120%×U_nom 2%×Inom ≤ I_RMS ≤ Inom	Зависит от U_nom и Inom	± 0,01 × × P(E_p)изм
Реактивная мощность Q и реактивная энергия E_Q	80%×U_nom ≤ U_RMS ≤ 120%×U_nom 2%×Inom ≤ I_RMS ≤ Inom	Зависит от U_nom и Inom	± 0,01 × × Q(E_Q)изм
Полная мощность S и полная энергия E_S	80%×U_nom ≤ U_RMS ≤ 120%×U_nom 2%×Inom ≤ I_RMS ≤ Inom	Зависит от U_nom и Inom	± 0,01 × × S(E_S)изм
Коэффициент мощности PF	От 0 до 1,00 Для 50%×U_nom ≤ U_RMS ≤ 150%×U_nom 10%×Inom ≤ I_RMS ≤ Inom	0,01	± 0,03
Активная и реактивная мощность гармоник	80% U_nom ≤ U_RMS < 120% U_nom 5% Inom ≤ I_RMS ≤ Inom	Зависит от U_nom и Inom
Коэффициент сдвига фаз cosφ (DPF)	От 0 до 1,00 Для 50%×U_nom ≤ U_RMS ≤ 120%×U_nom 10%×Inom ≤ I_RMS ≤ Inom	0,01	± 0,03
Угол сдвига фаз между напряжением и силой тока φ_{U, I}	От -180,0° до +180,0°	0,01°	± 1°
Кратковременная доза фликера P_st	От 0,40 до 10,00 Для U_RMS ≥ 80%×U_nom	0,01	± 0,1×P_stизм
Длительная доза фликера P_lt	От 0,40 до 10,00 Для U_RMS ≥ 80%×U_nom	0,01	± 0,1×P_ltизм
Угол сдвига фаз напряжений φ_U	От -180,0° до +180,0°	0,01°	±1°
Коэффициент несимметрии напряжения по обратной U₂/U₁ и нулевой последовательности U₀/U₁	От 0,0% до 10,00% 80%×Uном ≤ U_RMS≤ 150%×Uном	0,1%	± 0,3 %
Угол сдвига фаз силы токов φ_I	От -180,0° до +180,0°	0,01°	± 1°
Неопределенность часов реального времени RTC (от -20°С до +55°С)	часы: минуты: секунды: миллисекунды	1 мс	± 0,3 с/24 часа

U_RMS – измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
I_RMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
U_nom – номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В
I_nom – номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
K - коэффициент масштабного преобразования входных для токовых разъемов анализатора;
h – порядковый номер гармоники;
U_{H, h изм} – измеренное значение среднеквадратического значения гармонических составляющих напряжения;
I_{H, h изм} - измеренное значение среднеквадратического значения гармонических составляющих силы тока;
THD_{U изм} - измеренное значение суммарного коэффициента гармонических составляющих напряжения;
THD_{I изм} - измеренное значение суммарного коэффициента гармонических составляющих силы тока;
P(E_p)_изм - измеренное значение активной мощности (активной энергии);
Q(E_Q)_изм - измеренное значение реактивной мощности (реактивной энергии);
S(E_S)_изм - измеренное значение полной мощности (полной энергии);
P_{st изм} - измеренное значение кратковременной дозы фликера;
P_{lt изм} - измеренное значение длительной дозы фликера.
