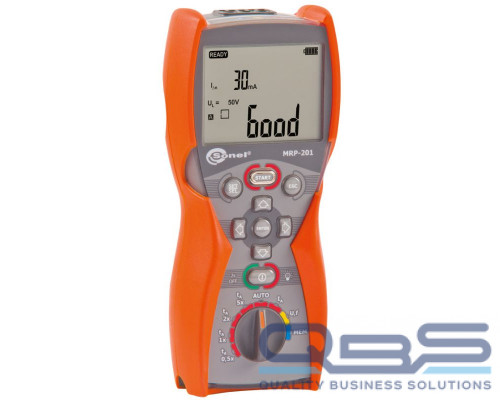

Измеритель MRP-201 предназначен для измерения параметров (ток и время срабатывания) устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока.
Проводить измерения можно в ручном и автоматическом режиме. Все полученные данные можно сохранить в памяти прибора с последующей передачей данных на компьютер, используя радиоканал (OR-1). Прибор совместим с программами SonelReader и СОНЭЛ Протоколы.
Преимущества
- Измерение параметров устройств защитного отключения типа АС, А и В (тока и времени отключения УЗО)
- Создаваемый ток — синусоидальный, однополярный пульсирующий и постоянный
- Возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°)
- Измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА
- Выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для дифференциальных выключателей селективного типа дополнительно 12,5 В
- Измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току
- Автоматический режим измерения параметров УЗО
- Измерение напряжения прикосновения
- Возможность измерения напряжения прикосновения и сопротивления заземляющего (защитного) устройства без отключения питания и УЗО
- Память результатов измерений (990 ячеек) и возможность передачи результатов измерений в компьютер
Технические характеристики
Измерение напряжения переменного тока (True RMS)
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 0…299,9 В | 0,1 В | ± (2 %U + 6 е.м.р.) |
| 300…500 В | 1 В | ± (2 %U + 2 е.м.р.) |
- Диапазон частоты 45…65 Гц
Измерение частоты
| Диапазон | Разрешение | Погрешность основная |
|---|---|---|
| 45,0…65,0 Гц | 0,1 Гц | ± (0,1% f + 1 е.м.р.) |
- Диапазон напряжения: 50…500 В
Измерение параметров устройств дифференциального тока (УЗО)
- Номинальное напряжение работы Un: 220 В, 230 В, 240 В;
- Рабочий диапазон напряжений: 187…250 В;
- Номинальная частота сети fn: 50 Гц, 60 Гц;
- Рабочий диапазон частоты: 45…65 Гц.
- Контроль правильности подключения PE проводника с помощью электрода прикосновения.
Измерение времени отключения tA УЗО
Диапазон измерения согласно ГОСТ IEC 61557-6-2013: 0 мс ... верхний предел отображения.
| Тип выключателя | Установка кратности | Диапазон измерения | Разрешение | Основная погрешность |
|---|---|---|---|---|
| Стандартные и с малой задержкой | 0,5 IΔn | 0...300 мс | 1 мс | ± (2% и. в. + 2 е.м.р.)* |
| 1 IΔn | ||||
| 2 IΔn | 0…150 мс | |||
| 5 IΔn | 0…40 мс | |||
| Селективные | 0,5 IΔn | 0..500 мс | ||
| 1 IΔn | ||||
| 2 IΔn | 0…200 мс | |||
| 5 IΔn | 0…150 мс |
* - для IΔn=10 мА и 0,5 IΔn основная погрешность (2% и.в. + 3 е.м.р.)
Измерение сопротивления защитного заземления RE
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мА | 0,01 кОм ..5,00 кОм | 0,01 кОм | 4 мА | 0…+10% RE ± 8 е.м.р. |
| 30 мA | 0,01 кОм ..1,66 кОм | 12 мА | 0…+10% RE ± 5 е.м.р. | |
| 100 мA | 1 Ом..500 Ом | 1 Ом | 40 мA | 0…+5% RE ± 5 е.м.р. |
| 300 мA | 1 Ом..166 Ом | 120 мA | ||
| 500 мA | 1 Ом..100 Ом | 200 мA |
Измерение напряжения прикосновения UB, относительно IΔn
| Диапазон | Разрешение | Номинальный ток | Основная погрешность |
|---|---|---|---|
| 0..9,9 В | 0,1 В | 0,4*IΔn | ± (10% и.в. + 5 е.м.р.) |
| 10..99,9 В | ± (15% и.в. + 5 е.м.р.) |
Измерение тока отключения УЗО IA для синусоидального дифференциального тока
Диапазон измерения согласно ГОСТ IEC 61557-6-2013: (0,3...1,0) IΔn
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мA | 3,3..10,0 мA | 0,1 мA | 0,3 × IΔn..1,0 × IΔn | ± 5% IΔn |
| 30 мA | 9,0..30,0 мA | |||
| 100 мA | 33..100 мA | 1 мA | ||
| 300 мA | 90..300 мA | |||
| 500 мA | 150..500 мA |
- Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки;
- Время протекания тока измерения …………………………. макс. 7510 мс.
Измерение тока отключения УЗО (IA) для однополярного пульсирующего дифференциального тока и однополярного пульсирующего дифференциального тока с постоянной составляющей 6мA
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мA | 1,5..20,0 мA | 0,1 мA | 0,15 × IΔn..2,0 × IΔn | ± 10 % IΔn |
| 30 мA | 4,5..42,0 мA | 0,15 × IΔn..1,4 × IΔn | ±10 % IΔn | |
| 100 мA | 15..140 мA | 1 мA | ||
| 300 мA | 45..420 мA |
- Допускается измерение для положительных и отрицательных полупериодов вынужденного тока утечки
- Время протекания тока измерения ............................................. макс. 14710 мс.
Измерение тока отключения УЗО ( IA) для постоянного дифференциального тока
| Выбранный номинальный ток выключателя | Диапазон измерения | Разрешение | Ток измерения | Основная погрешность |
|---|---|---|---|---|
| 10 мA | 2,0..20,0 мA | 0,1 мA | 0,2 × IΔn..2,0 × IΔn | ± 10 % IΔn |
| 30 мA | 6..60 мA | 1 мA | ||
| 100 мA | 20..200 мA | |||
| 300 мA | 60..600 мA |
- Возможно измерение для положительного или отрицательного полупериода вынужденного тока утечки;
- Время протекания тока измерения ............................... макс. 4500 мс
| Дополнительные технические характеристики | |
| Класс изоляции | двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 |
| Категория безопасности | IV 300 В (III 600V) согласно ГОСТ IEC 61010-1-2014 |
| Степень защиты корпуса согласно ГОСТ 14254-2015 | IP67 |
| Питание измерителя | щелочные батарейки 4x1,5 В AA или аккумуляторы NiMH тип АА 4 шт. |
| Температура хранения | -20…+60°C |
| Температура рабочая | -10…+50°C |
| Количество измерений (для аккумуляторов) | >6000 (2 измерения / минуту) |
| Память результатов измерения | 990 ячеек, 10000 результатов |
| Интерфейс | радиоканал OR-1 (USB) |
Комплектация
- MRP-201 - Измеритель напряжения прикосновения и параметров устройств защитного отключения
- Адаптер WS-05 с сетевой вилкой UNI-SCHUKO
- Беспроводной интерфейс OR-1 (USB)
- Зажим «Крокодил» изолированный жёлтый K02
- Зонд острый с разъемом «банан» голубой
- Зонд острый с разъемом «банан» красный
- Крепеж «Свободные руки»
- Провод измерительный 1,2 м с разъемами «банан» голубой
- Провод измерительный 1,2 м с разъемами «банан» желтый
- Провод измерительный 1,2 м с разъемами «банан» красный
- Ремень для переноски прибора M1
- Футляр М6
Технические характеристики
Габариты и вес
