Модель:

OG-FiDO-T-12G-ST

Производитель:

AJA

Наличие:

9 шт.

163 372 ₽

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

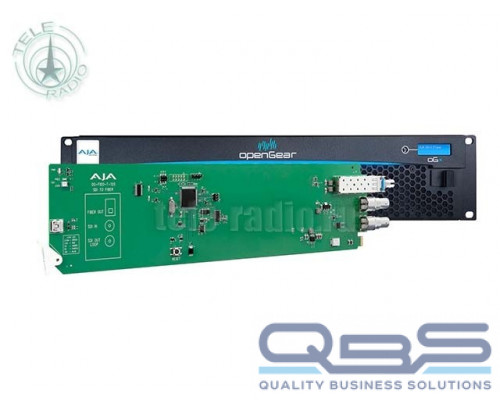

AJA OG-FIDO-T-12G-ST openGear-преобразователь 12G-SDI в Single Mode ST Fiber

Одноканальный openGear-преобразователь 12G-SDI в Single Mode ST Fiber

это современный одноканальный openGear-преобразователь 12G-SDI в Fiber, позволяющий передавать сигналы 12G-SDI на расстояние до 10 км по стандартному одномодовому оптоволоконному кабелю. Вход 12G-SDI проходит реклокинг лучшей в своем классе устойчивостью к дрожанию. Также имеется сквозной выход 12G-SDI для локального мониторинга. Плата OG-FiDO-T-12G-ST предлагает SFP-модуль с разъемом ST с замком для надежного подключения кабеля.

Созданные для использования в рэковых openGear-шасси форм-фактора 2RU, включая модель корпуса AJA OG-X-FR, платы-преобразователи сочетают в себе надежность и функциональность мини-конвертеров AJA с компактностью openGear-решений. Поддержка разработанного компанией Ross Video программного обеспечения DashBoard обеспечит пользователям возможности для удобной настройки, мониторинга и контроля через локальную сеть или рабочие станции на платформах Windows, macOS или Linux.

Ключевые особенности:

Форматы: 270 Mbps — 12 Gbps, независимо от соотношения сторон
Входы: 1x12G-SDI BNC с сквозным выходом
Выходы: 1x Single-Mode ST Fiber, 1x12G-SDI BNC
Мониторинг через приложение openGear DashBoard
Поддержка HDR
LED-индикаторы входного и SMPTE-сигналов
Автоматическое обнаружение сигнала и реклокинг
270, 1,483, 1,485, 2,967, 2,970, 5,934, 5,940, 11,868, 11,880 Gbps- автоматический выбор
Номинальная длина волны; Tx: 1310 нм (тип.)
Мощность: 3 Вт Макс.
С возможностью горячей замены
Удаленный мониторинг по Ethernet с помощью ПО Ross DashBoard
Соответствующий Fiber SFP в комплекте поставки
Задник с I/O-разъемами в комплекте поставки
Для каждой карты требуется два слота в рэкфрейме
Совместимость с фреймами openGear OG-X-FR, OG-3-FR и DFR-8321
5-летняя гарантия

Пример рабочего процесса

На схеме выше показаны шесть карт openGear OG-FiDO-T-12G-ST, установленные в рекфрейме OG-X-FR. Каждый студийный набор содержит в общей сложности шесть камер 12G-SDI, подключенных к шести картам OG-FiDO-T-12G-ST, которые обеспечивают преобразование 12G-SDI в Fiber ST. Затем оптоволоконные линии тянутся на расстояние до 10 км до ПТС-трака, в котором установлен рекфрейм с шестью картами OG-FiDO-R-12G-ST на борту для распаковки сигнала обратно в формат 12G-SDI. ПТС получает шесть дискретных каналов с камер в формате 12G-SDI и дает возможность работать с этими источниками.

Подключение

Сигнал на входе 12G-SDI повторно синхронизируются с лучшей в своем классе устойчивостью к дрожанию. Поддержка ввода 12G-SDI включает и свовместимость с 6G/3G/HD/SD-SDI. Данная плата поддерживает одномодовый оптоволоконный кабель.

Загрузите программное обеспечение DashBoard

Программное обеспечение DashBoard предоставит пользователям возможности для удобной настройки, мониторинга и контроля openGear плат через локальную сеть или рабочие станции с операционной системой Windows, macOS или Linux.

Для загрузки последней версии программы DashBoard под вашу операционную систему, перейдите по ссылке: www.opengear.tv/dashboard-software/#support_box

openGear совместимость

Платы AJA полностью соответсвуют стандартам openGear, что обеспечивает им полную совместимость с прочими openGear-продуктами.

openGear — это будущее для всех рэковых продуктов и все больше компаний сертифицируют свои продукты именно под этот стандарт.

Гибкий I/O

Модульная задняя панель корпусов openGear позволяет настраивать индивидуальные I/O подключения для каждой платы

Отказоустойчивость

Опциональный резервный источник питания обеспечит бесперебойную работу даже в случае отказа основного источника энергии

Ethernet

Стандартное Ethernet подключение дает возможность установить связь между всеми платами через приложение DashBoard. Каждая отдельная плата может быть подключена к Ethernet для улучшенной коммуникации с другими openGear платами

Приложение AJA Mini-Matrix

Информация о линейке миниконвертеров AJA отныне доступна в виде мобильного приложения на платформе iOS. Данная линейка продуктов AJA довольно обширна, поэтому приложение AJA Mini-Matrix поможет вам быстро найти необходимую модель под конкретную задачу.

Каждый продукт имеет индивидуальную ссылку на сайт AJA с подробным описанием. Пользователи могут отправить электронное письмо с информацией о продукте непосредственно из приложения. Приложение AJA Mini Matrix для iPad и iPhone доступно бесплатно через магазин Apple iTunes Store.

Характеристики:

Видеоформаты

270 Mbps — 12 Gbps

Цифровой видеовход

1-канальный 12G-SDI BNC, SMPTE 259/292/424/2081/2082

Цифровой видеовыход

1-канальный Single Mode ST Fiber, SMPTE-297/259/292/424/2081/2082
1-канальный 12G-SDI, SMPTE 259/292/424/2081/2082
Номинальная длина волны:1260 nm (min), 1310 nm (typ), 1360 nm (max)
Мощность оптики: -5 dBm (min), 2 dBm (max)
Коэффициент затухания: 3.5 dB (min)

Реклокинг

270 Mbps, 1.483 Gbps, 1.485 Gbps, 2.967 Gbps, 2.970 Gbps, 5.934 Gbps, 5.940 Gbps, 11.868 Gbps, 11.880 Gbps — Автовыбор
Прочие форматы пропускаются и не проходят реклокинг
