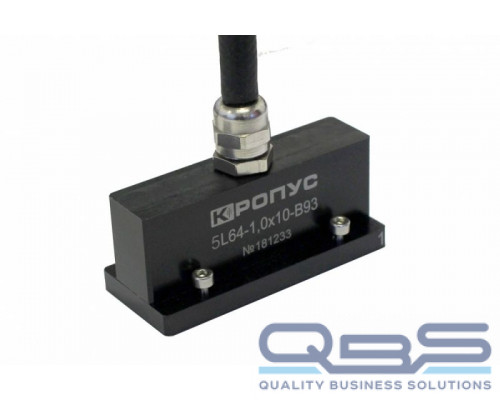

5L64-1,0х10-B93 фазированная решетка, 64 эл, 5 МГц

Ультразвуковая 64-х канальная линейная фазированная решетка с частотой 5МГц и размером 1,0х10мм для УЗ дефектоскопа УСД-60ФР-16/128.

Малогабаритный корпус и оптимальная чувствительность для контроля металлов и композитных материалов.
Согласующий слой оптимального расcчитан для материала Rexolite.

Коаксиальный интегрированный армированный кабель повышенной прочности. Разъем фирмы AMPHENOL тип D38999/26FF35SN

Малогабаритный корпус размера D93.

Технические характеристики

Частота УЗК

5 МГц

Количество элементов

64

Расстояние между центрами соседних элементов (р)

1,0 мм

Расстояние между элементами (g)

0,2 мм

Длина элемента (W)

10 мм

Ширина элемента (e)

0,8 мм

Апертура (A)

63,8 мм

Тип кабельного разъема

AMPHENOL D38999/26FF35SN

Тип кабеля

64 коаксиальных провода в общей экранированной оплетке, защищенные наружным армированием и внутренним стальным тросом

Наружная оболочка

наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм

Усилие на разрыв

12 кг

Температурное воздействие , выдерживаемое наружной оболочкой

от -50 до +125 С

Стойкость с УФ излучению

высокая

Химическая стойкость

растворители, нефть, масло, соленая вода

Длина кабеля

по заказу

Контактная поверхность

32х40 мм

Крепежные элементы к призме

4 х винт М3

Расстояние между центрами крепежных отверстий

23х42 мм

Тип используемых призм

SD93

Габаритные размеры корпуса (ДХШхВ)

70х40х50 мм
