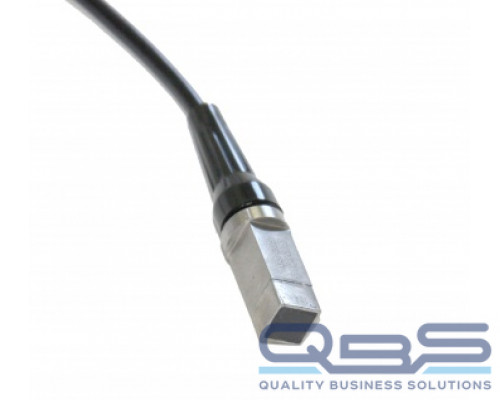

5L16-0.31х5-B55 фазированная решетка, 16 эл, 5 МГц

Ультразвуковая миниатюрная линейная фазированная антенная решетка с частотой 5МГц и размером 0.31х5 мм для УЗ дефектоскопов с ФАР

Миниатюрный корпус и оптимальная чувствительность для контроля сварных соединений малого диаметра и малой толщины.
Согласующий слой оптимального рассчитан для материала Rexolite.

Коаксиальный интегрированный армированный кабель повышенной прочности. Разъем швейцарской фирмы LEMO марки FGG.2B.326.CLAD42Z

Миниатюрный корпус размера B55. Призма для работы преобразователя - SB55

Технические характеристики

Частота УЗК

5 МГц

Количество элементов

16

Расстояние между центрами соседних элементов (р)

0,31 мм

Расстояние между элементами (g)

0,1 мм

Длина элемента (W)

5 мм

Ширина элемента (e)

0,8 мм

Апертура (A)

4,9 мм

Тип кабельного разъема

LEMO FGG.2B.326.CLAD42Z

Тип кабеля

16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием

Наружная оболочка

наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная, ∅7 мм

Усилие на разрыв

12 кг

Температурное воздействие , выдерживаемое наружной оболочкой

от -50 до +125 С

Стойкость с УФ излучению

высокая

Химическая стойкость

растворители, нефть, масло, соленая вода

Длина кабеля

по заказу

Контактная поверхность

7х7 мм

Крепежные элементы к призме

нет, устанавливается в паз призмы

Расстояние между центрами крепежных отверстий

-

Тип используемых призм

SB55

Габаритные размеры корпуса (ДХШхВ)

7х7х30 мм
