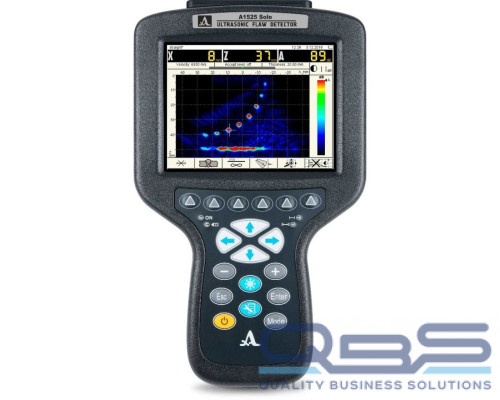

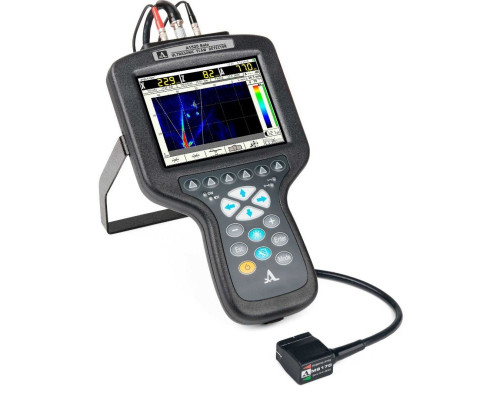

Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo АКС – это универсальный компактный ультразвуковой дефектоскоп-томограф, который обеспечивает визуализацию внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения в режиме реального времени.
Преимущества
- Доступная цена.
- Быстрота и эффективность контроля благодаря наглядному отображению сечения объекта (B-Скан) в режиме реального времени с частотой смены кадров до 35 Гц.
- Улучшенная чувствительность в ближней зоне (ЦФА / TFM метод).
- Скорость сканирования вдоль сварного соединения до 70 мм/с (при шаге сканирования 2 мм).
- Малогабаритная 16 элементная антенная решетка поперечных волн с центральной частотой 4 МГц и сектором обзора от 35° до 80° для контроля сварных швов.
- Отображение образов объемных (поры) и вертикально ориентированных (трещины) дефектов благодаря специальным режимам.
Режимы визуализации
В дефектоскопе-томографе A1525 Solo реализованы пять режимов визуализации образов несплошностей, адаптированных к их виду. Данные режимы выбираются в зависимости от различных задач контроля и специфики объекта. Для простой идентификации этих режимов используются символы, приведенные ниже. Там же указаны основные характеристики режимов.
Технические характеристики
| Размер томограммы | 256 x 160 точек |
| Шаг реконструкции томограммы | 0,1 – 2,0 мм |
| Диапазон устанавливаемых рабочих частот ультразвука | 1 – 10 МГц |
| Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемой антенной решеткой поперечных волн M9170 | 2 – 300 мм |
| Тип дисплея (разрешение) | 5,7″ TFT (640 x 480) |
| Источник питания | литиевый аккумулятор |
| Номинальное значение напряжения питания | 11,1 В |
| Время непрерывной работы от аккумулятора, не менее | 6 ч |
| Габаритные размеры электронного блока | 260 х 160 х 40 мм |
| Масса электронного блока | 950 г |
| Диапазон рабочих температур | от -30 до +55ºC |
Комплектация
- А1525 Solo - электронный блок ультразвукового дефектоскопа (ультразвукового томографа с цифровой фокусировкой антенной решетки)
- Антенная решетка M9170 4.0V60R26X10CS
- Кабель LEMO-LEMO одинарный 1,2 м
- Преобразователь S3568 2.5A0D10CL
- Преобразователь S5182 2.5А65D12CS
- Преобразователь S5096 5.0А70D6CS
- Сетевой адаптер с кабелем 220 В - 15 В
- Кабель USB A - Micro B
- Носитель с документацией и ПО
- Калибровочный образец V2/25
- Планшет D15 1626 Чехол D15
- Гель "АКС-гель" -35°C...+100°C, 0,1 кг
- Жесткий кейс М20
