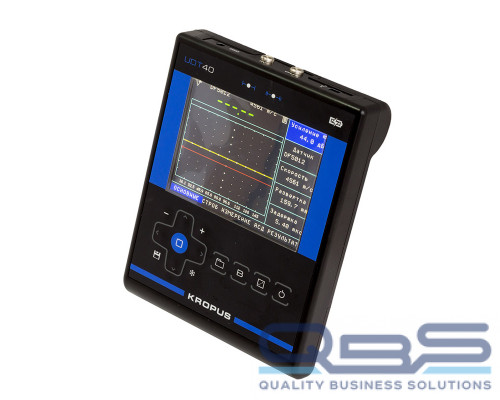

Ультразвуковой толщиномер УДТ-40 - это универсальный прецизионный толщиномер с высокой точностью и достоверностью контроля. Наличие А-скана исключает такие типичные ошибки при измерении толщины, как удвоение показаний, а В-скан позволяет наблюдать профиль дна изделия. Толщиномер реализует различные высокоточные способы контроля толщины – измерение времени по переходу через "ноль", измерение времени между сигналами, измерение толщины металла под покрытиями, ЭМА-контроль и т.д. Наличие встроенных контуров согласования, регулируемой ширины импульса и трех степеней электрического демпфирования позволяет использовать для измерения толщиномером любые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.
Отличительные особенности ультразвукового толщиномера:
- Развертка экрана: от 4 до 400 мм (сталь)
- Дисплей: цветной TFT 320 х 240
- Усилитель: широкополосный 0.5 - 15 МГц
- Подключение любых УЗ и ЭМА преобразователей
- Диапазон регулировки усиления 110 дБ
- А-скан, В-скан (профиль дна изделия)
- Интерфейс - USB
- Питание: встроенный Li-Pol аккумулятора или внешний блок питания
- Не менее 12 часов работы от аккумуляторов
- Фиксирование минимального значения толщины
- Коррекция V-образности р/с преобразователей
- Компактность и легкость: масса 870 гр.
- Заморозка А-сигнала
- Измерение толщины по одному сигналу или между двумя сигналами
- Точность индикации толщины: 0.001, 0.01 или 0.1
- Память конфигураций (все параметры прибора и преобразователя)
- Память результатов с возможностью просмотра результатов на экране
Технические характеристики
Развертка | мин.: 0 - 4 мм |
Диапазон скоростей | 1000 - 9999 м/с |
Задержка | от 0 мкс до 168 мкс |
Демпфирование | 50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
Входной импеданс | 50 ом / 600 ом |
Зондирующий импульс | радиочастотный импульс, амплитудой 200 В, |
Усилитель широкополосный | 0.5-15 МГц (-6 дБ) |
Диапазон регулировки усиления | 110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
Детектирование | радиосигнал |
Зоны контроля | две независимых зоны, начало и ширина |
Автоматическая Сигнализация Брака (АСБ) | световая и звуковая |
Измерение временных интервалов толщиномером | от 0 до первого сигнала в зоне или между |
Дисплей толщиномера | цветной TFT с регулируемой яркостью, |
Память толщиномера | 100 настроек для датчиков |
Интерфейс | USB |

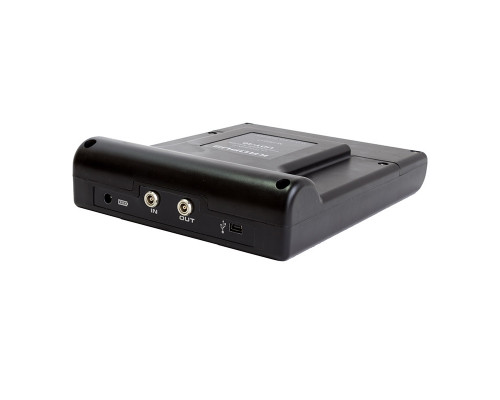

Разъемы преобразователей толщиномера | Lemo 000 |
Аккумуляторы | встроенный литий-полимерный аккумулятор 11 В, 5А/ч |
Время работы толщиномера от аккумулятора | не менее 12 часов |
Питание | внешний блок питания 220 В AC |
Рабочее напряжение питания | 15 В DC |
Диапазон рабочих температур | от -20 C до +55 C |
Размер (В x Ш x Д) | 205 мм x 160 мм x 43 мм |
Вес | 0,87 кг |
Комплектация
Базовый комплект:
Наименование | Кол-во |
Электронный блок УДТ-40 со встроенным Li-ion аккумулятором | 1 |
Блок питания сетевой 15В / 220В | 1 |
Защитный чехол с блендой и креплением на корпусе оператора | 1 |
Кабель 2Lemo00-2Lemo00 1,5м | 1 |
Преобразователь ультразвуковой П112-5-12/2 | 1 |
Преобразователь ультразвуковой П112-10-6/2 | 1 |
Образец настроечный | 1 |
Кабель USB для связи с ПК | 1 |
Программное обеспечение на CD-диске | 1 |
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) | 1 |
Кейс для переноски | 1 |

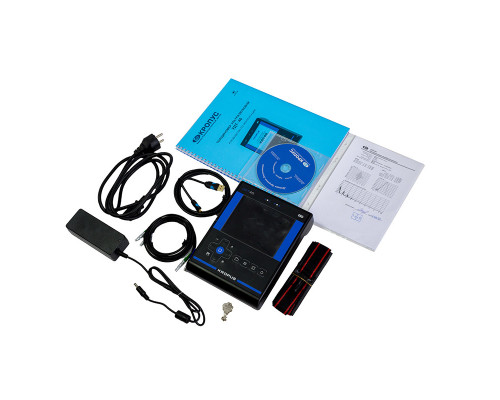

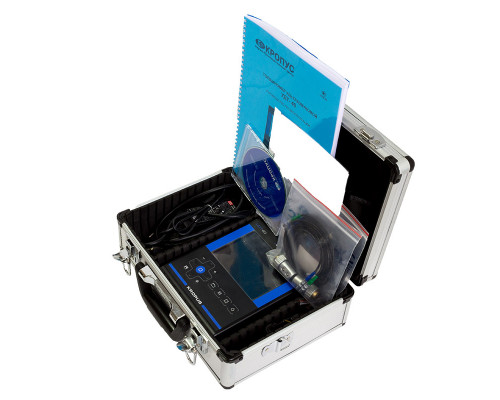

Авиационный комплект:
Наименование | Кол-во |
Электронный блок УДТ-40 со встроенным Li-ion аккумулятором | 1 |
Блок питания сетевой 15В / 220В | 1 |
Защитный чехол с блендой и креплением на корпусе оператора | 1 |
Кабель 2Lemo00-2Lemo00 1,5м | 1 |

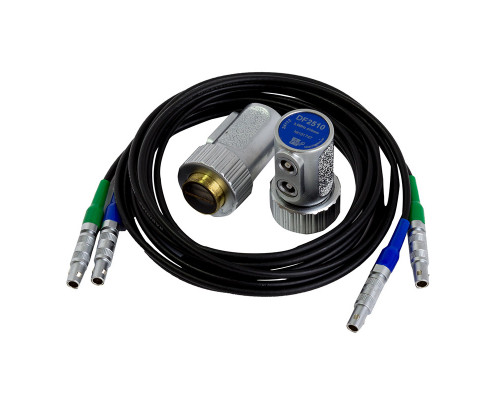

Преобразователь ультразвуковой П112-5-6/2 | 1 |
Преобразователь ультразвуковой П112-10-6/2 | 1 |
Преобразователь ультразвуковой П112-10-4/2 | 2 |
Образец ступенька алюминий 0,5-15мм | 1 |
Кабель USB для связи с ПК | 1 |
Программное обеспечение на CD-диске | 1 |
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) | 1 |
Кейс для переноски | 1 |
УЗ+ЭМА толщиномер:
Наименование | Кол-во |
Электронный блок УДТ-40 со встроенным Li-ion аккумулятором | 1 |
Блок питания сетевой 15В / 220В | 1 |
Защитный чехол с блендой и креплением на корпусе оператора | 1 |
Кабель 2Lemo00-2Lemo00 1,5м | 1 |
Кабель Lemo00-Lemo00 1,5м | 1 |
Преобразователь ультразвуковой П112-5-12/2 | 1 |
Преобразователь ультразвуковой П112-10-6/2 | 1 |
Преобразователь ультразвуковой П111-2,5-К12 | 1 |
ЭМА-преобразователь ET4030 | 1 |
Образец настроечный | 1 |
Кабель USB для связи с ПК | 1 |
Программное обеспечение на CD-диске | 1 |
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) | 1 |
Кейс для переноски | 1 |
Технические характеристики
Диагностический прибор толщиномер УДТ-40 буквально «напичкан» различными функциями и возможностями в хорошем смысле слова. Потому что заключено это все в надежную систему, рассчитанную на долгосрочное использование.
Толщиномер УДТ-40 – это выбор высокоэффективной работы с качественным результатом. Прибор является производительным и многофункциональным. Полученные данные он выводит с помощью A- или B-сканов, поддерживает частотный и корреляционный способы диагностики.
Также обеспечивает измерение времени по переходу через ноль и между сигналами. Возможно фиксирование минимального значения толщины.
Прибор универсален и имеет в своем распоряжении множество функций, делающих процесс измерения более комфортным. Так, УДТ-40 может применяться с разными адаптерами совмещенного и раздельного типа (с частотами от 0,5 до 15 МГц). Оснащен большим жидкокристаллическим дисплеем, который демонстрирует четкое, крупное и подробное изображение. На нем наглядно видны все необходимые данные в доступной для специалиста форме. Аппарат поддерживает диапазон скоростей от 1000 до 9999 м/с. Его память может сохранять до ста конфигураций и семисот пятидесяти результатов, присваивая им дату, время и фиксируя параметры датчика.
При обнаружении брака срабатывает автоматическая система оповещения, запускаются световые и звуковые сигналы.
Еще одной немаловажной и удобной функцией у данного прибора является возможность подключения к персональному компьютеру. Это облегчает процесс диагностики, делает его более оперативным и точным.
Аппарат может функционировать до восьми часов подряд без необходимости дополнительной подзарядки. Поддерживаемые условия температуры находятся в пределах от -20°С до +55°С.
