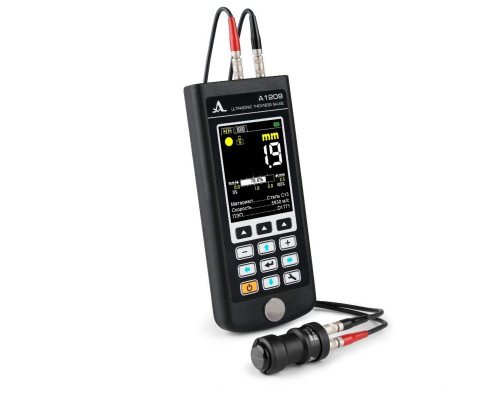

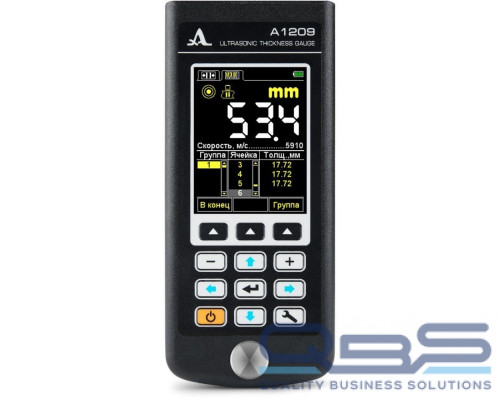

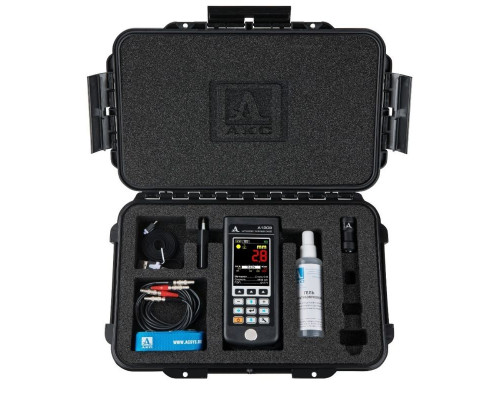

Ультразвуковой толщиномер А1209 АКС

Производителем серия приборов Константа для контроля защитных покрытий разделена на 2 модельных ряда –Константа К5для измерений большинства покрытий на любом материале иКонстанта К6Цдля измерения слоя металла, нанесённого гальваническим способом.

Толщиномер покрытий Константа К5– это универсальный измерительный прибор с большим выбором сменных преобразователей как для контроля толщины защитных покрытий всех типов, так и для диагностики основных параметров внешней среды: Т˚С (температуры) и φ (влажности).

Константа К5 позволяет проводить измерения:

• диэлектрических и электропроводящих неферромагнитных защитных слоев до 10 мм на электропроводящем металле с магнитными свойствами с использованием индукционных преобразователей ИД;
• специализированных антикоррозионных покрытий (бетон, асфальт, битум) из неферромагнитных изоляционных материалов толщиной до 120 мм на магнитных металлах основаниях с датчиком ДА;
• изоляции из диэлектрических материалов толщиной до 2 мм на неферромагнитных электропроводящих материалах с применением датчиков ПД, основанных на параметрическом методе измерений;
• размер изоляционного слоя из неферромагнитных материалов, нанесенного на внутренних частях трубопроводов из металла, с подключенным датчиком ИД;
• слоя диэлектрика на внутритрубных поверхностях из немагнитного материала с применением преобразователей ПД;
• контроль толщины электропроводящих неферромагнитных материалов до 120 мкм на ферромагнитных основаниях с применением датчиков ФД3-1,8, ФД3- 0,2;
• шероховатости плоскости основания и параметра глубины пазов и проточек с применением датчика ДШ до 300 мкм;
• температуры от минус 40 до плюс 85 градусов на поверхности металла посредством термопары в преобразователе КД;
• контроль температурного режима окружающего воздуха до +70 градусов и его относительной влажности до 90%, а также точки росы с помощью датчика ДВТР.

Точечная индикация температуры в определенном месте на поверхности изделий, а также таких параметров, как точка росы, температура среды, влажность воздуха, с получением разности температуры на поверхности металла посредством датчика ДКУ.

На отечественном рынке приборов НК по диагностике защитных изоляционных покрытий, аналогов по техническим параметрам и диапазонам измерений у толщиномера Константа К5 на данный момент нет.

Толщиномер Константа К5 позволяет проводить контроль металлических покрытий, нанесенных разными методами, на любых подложках.

• Никель электролитический на ферромагнитной подложке из нержавеющей стали
• Цинк, медь и их сплавы, олово, хром, кадмий и серебро на ферромагнитной нержавеющей стали
• Гальваническая медь и серебро, золото, платина на соединениях из титана, алюминии и его сплавах, латуни, бронзе с σ≦35...30 МС/м
• Плакированный алюминий на алюминиевых соединениях (Д16, АМГ и т.д.)
• Никель электролитический на диэлектриках и неферромагнитных материалах (медь, латунь, бронза, алюминий и его сплавы, титановые сплавы, легированные нержавеющие стали и т.д)
• Химический никель, фосфатирование на магнитной нержавеющей стали
• Олово и его сплавы, хром на меди и медных сплавах, сплавах титана и алюминия
• Цинк, кадмий на основании из бронзы, меди и латуни
• Слой химического никеля на алюминии и титане и их сплавах
• Покрытие из меди на диэлектриках (полиметилметакрилате, гетинакс и т.д)

Толщиномер покрытий Константа К5 обеспечивает:

• Получение точной информации при совмещении разных методов измерений;
• Большой выбор датчиков из износостойких материалов со встроенной системой обработки данных, исключающей возникновение погрешности во время работы из-за возможного износа конструкции;
• Легкое и быстрое измерение, с последующей обработкой результатов с использованием эргономичной клавиатуры с удобным расположением кнопок и полноцветного TFT-экрана;
• Контроль с параметром допуска в мм или мкм и измерений с усреднением значений;
• Хранение результатов работы в памяти толщиномера, разбитой на ячейки, кол-во которых ограничено и равно 500;
• Отсутствие зависимости показаний от температурных условий и времени работы с прибором;
• Осуществление контроля с допустимой погрешностью в 2% на изделиях со значением шероховатости не более Rz=400 мкм, на деталях малогабаритных и внутри полых конструкций;
• Сохранность градуировочных зависимостей для конкретных датчиков путем сохранения их во внутренней памяти самих датчиков, что позволяет избежать настройки прибора на предприятии при замене преобразователей взамен утраченных;
• Эффективное энергосбережение при простое или долгом бездействии прибора, отключив подсветку индикатора или полное выключение толщиномера К5, спустя 3 минуты с последнего действия.

Число измерений, которое гарантирует производитель, при работе с прибором Константа К5 и преобразователями, с учетом класса обработки места диагностики:

• Датчики из серии ИД и ПД (кроме ПД0), а также ФД1 – 0,015 млн. измерений при 6 классе обработки поверхности;
• ПД0 – 10 тыс. касаний рабочей плоскостью поверхности изделия, не ниже 7 класса качеством обработки;
• ФД3 (съёмный колпачок, идущий в комплекте) – от 0,015 млн. контактов с поверхностью, качество обработки которой не ниже 5 класса;
• ДА и ДШ не менее 15 000 измерений;
• остальных преобразователей – 1 год со дня ввода в эксплуатацию.

Износ контактной плоскости преобразователя происходит при работе с толщиномером К5 на плохо обработанной или сильно загрязненной поверхности. У особо чувствительных датчиков серии ИД при превышении допустимого уровня износа, увеличивается вероятность образования дополнительной погрешности измерений. Заводом установлен следующий диапазон допуска:

• У ИД0К, ИД0/90, ИД0Т до 15 мкм
• У ИД1, ИД1-0,3, ИД1Т до 40 мкм
• У ИД2, ИД2Т до 80 мкм
• У ИД3, ИД3Т, ИД4, ИД5 до 160 мкм

Задолго до полного износа защитного слоя на дисплее появится сообщение о предупреждении пользователя о смене преобразователя. После информирования о скором истирании протектора датчика Константы К5, следует выслать его производителю оборудования для проведения диагностики и тех. обслуживания или получить ему замену.

Помимо преобразователей для работы с толщиномером Константа К5 понадобятсямеры толщин, образцы покрытия и шайбы, имитирующие основания.

• Мера толщины выполнена в виде прямоугольной пленки размерами 25х40 мм и толщиной от 10 мкм до 2000 мкм
• Мера из оргстекла выглядит как шайба диаметром 40 мм и толщинами от 0,3 мм до 10,0 мм
• Мера из капролона трех размеров по высоте 20, 30 и 50 мм
• Образец с гальваническим покрытием (кроме электролитического никеля) на шайбе-цилиндре из ферромагнитного материала
• Образец с напылением электролитического Никеля (Ni) на металлической шайбе
• Образец гальванического покрытия на основании из цветного металла

Металлическое основание из стали ст20 или алюминия Д16Т в виде шайбы диаметром 40 мм.

Многофункциональные и портативные толщиномеры покрытий Константа произведены на территории РФ, официально внесены в госреестры России и Беларуси, являются самыми востребованными контрольно-измерительными приборами по изоляции, защищающей поверхности от воздействия окружающей среды.

Многофункциональный и современный толщиномер покрытий NOVOTEST ТП-1 рассчитан на контроль самых разных материалов и целого ряда дополнительных параметров. Это диэлектрические, электропроводящие покрытия, нанесенные на самые разные основания, а также параметры микроклимата, включая температуру воздуха, влажность, точку росы и другие. Каждый специалист, часто сталкивающийся с задачами толщинометрии, непременно оценит все возможности этой модели, а также ее универсальность и точность. Стоит отметить, что измерительный диапазон прибора варьируется в зависимости от используемого преобразователя. Данный инструмент поможет не только определить толщину покрытия, но и измерить глубину пазов, степень шероховатости. Все это при минимальной допускаемой погрешности.

Толщиномер покрытий NOVOTEST ТП-1 обладает небольшими габаритами, питается всего от двух аккумуляторных батарей или стандартных элементов питания. Общее время непрерывной работы прибора может достигать двадцати часов, что является очень хорошим показателем. Как и аналоги, он оснащен множеством дополнительных функций, облегчающих процесс измерения. Например, модель автоматически отключается спустя минуту после последнего измерения. Тип подключенного датчика отображается на встроенном индикаторе, что оказывается очень удобно при выполнении работ.

С конструкторской точки зрения это типичный измеритель толщин, который имеет электронный блок и подсоединяемые через разъемы датчики. Разъемное отделение расположено на верхнем торце корпуса. Все кнопки управления толщиномером покрытий NOVOTEST ТП-1 выведены на переднюю панель, где также находится большой графический индикатор. Задняя часть корпуса содержит отсек, в котором располагаются элементы питания.

Ультразвуковой толщиномер Булат 1М является базовой моделью серии Булат 1. С его помощью можно проводить измерения толщин всевозможных конструкций и деталей, которые изготовлены, как из металлов, так и неметаллических материалов. Прибор оснащен встроенной памятью, в которой можно сохранить порядка тридцати профилей различных настроек. В большинстве случаев этого вполне достаточно для большинства исследований.

Ультразвуковой толщиномер Булат 1М также предоставляет возможность вносить в память и собственные настройки, что позволяет расширить область его использования. Кроме этого в энергонезависимой памяти инструмента может содержаться до 1200 результатов проведенных исследований.

Прибор уже нашел широкое применение в самых различных сферах производства. Он может использоваться для контроля качества продукции или при проведении диагностики и ремонта.

Особенности прибора:

- благодаря использованию нескольких типов датчиков, прибор обладает большим функционалом;

- толщиномер использует уникальный алгоритм работы, позволяющий компенсировать нелинейность при исследовании;

- пользователь может самостоятельно выбрать нужную дискретность для каждого измерения, а также изменять скорость отображения информации на дисплее.

В приборе заложена возрастающая погрешность, зависящая от толщины измеряемого объекта, но даже при этом толщиномер показывает высокую точность при выполнении большинства различных видов исследований. Ультразвуковой толщиномер Булат 1М способен проводить измерения толщин изделий, находящихся в пределах от 0,5 до 300 миллиметров. Благодаря всему выше перечисленному инструмент уже пользуется заслуженной популярностью.

Множество преимуществ ультразвукового толщиномера NOVOTEST УТ-1 делает возможным его использование при решении как стандартных, так и особо сложных задач. Данная модель отлично справляется с контролем сильно корродированных поверхностей, к которым затруднен доступ. В зависимости от материала, из которого изготовлен исследуемый объект, подключаются разные преобразователи. Настройка осуществляется достаточно быстро, что позволяет экономить время для самих измерений. Особого внимания заслуживает исполнение модели. Она оснащена крупным графическим индикатором, на который выводятся полученные данные. На передней части устройства также располагается кнопочная панель, где всего шесть клавиш. Управление предельно просто и может быть быстро освоено пользователем любого уровня подготовки.

NOVOTEST УТ-1 идеально справляется с толщинометрией широкого спектра материалов, включая стекло, чугун, пластик и самые разные полимеры. Прибор подходит для исследования объектов, доступ к которым возможен только с одной стороны. Объектом контроля может стать резервуар, металлическая конструкция сложной формы, металлические листы и многое другое. В базовую комплектацию помимо самого измерителя входит один преобразователь на выбор пользователя, два аккумулятора, зарядка, руководство по эксплуатации, упаковочная тара. Опционально пользователь может заказать дополнительные аккумуляторы, преобразователи, зарядные устройства и т.д.

Компактный и функциональный толщиномер обязательно найдет свое место на строительных площадках, на производстве, в цехах и везде, где необходимо оперативно и точно определить толщину изделия. NOVOTEST УТ-1 сделает работу комфортной и позволит решить самые сложные задачи на самом высоком уровне.

Один из удобнейших в своем классе, вихретоковый толщиномер покрытий ВТ-201 применим при диагностики различных нанесений, типа краски, лаков, пластика и т.п., на немагнитных объектах, как алюминий, медь, титан и т.д.

Вихретоковый толщиномер покрытий ВТ-201 оборудован микропроцессором, который непосредственно и отвечает за управление всех составляющих схемы, и процессом диагностики. Аппарат способен осуществлять измерения в диапазоне от пяти до тысячи ста микрометров. Как один из инструментов, обеспечивающих полноценный рабочий процесс, толщиномер может использоваться в лабораториях и цехах учреждений энергетической, машиностроительной, радиоэлектронной отраслях и т.д.

Прибор имеет полезные функции, такие как автоматическая деактивация, благодаря которой аппарат самостоятельно выключается, если не используется более двадцати минут, что обеспечивает экономию заряда батарей. И так называемый режим «Hold», который фиксирует необходимые показатели на выбор оператора.

Диагностика осуществляется в ручную, путем установки датчика на измеряемую поверхность без дополнительных зазоров. Предельно допустимые значения температурных условий окружающей среды при работе прибора от 0 °C до +40°C, относительной влажности до 80% и атмосферном давлении от 84 до 106,7 кПа. Функционирует аппарат без дополнительной подзарядки до 25 часов.

Масса прибора – не более трехсот грамм. Габариты толщиномера: 160х84х31, самого датчика: 20х60.

Если необходимо устройство, которое легко помещается в руках, транспортируется с место на место и при этом обладает высокой эффективностью, то стоит задуматься о выборе такого аппарата, как вихретоковый толщиномер покрытий ВТ-201. Он придется по вкусу, как опытному специалисту, так и новичку.

Отличным аппаратом для проведения измерений является толщиномер МТ-201М. Очень эффективный и качественный сканер становится выбором многих специалистов уже не первый год.

Толщиномер МТ-201М является магнитным прибором, применяется для замеров различных покрытий (лакокрасочных, гальванических, пленочных, огнезащитных и пр.) на ферромагнитных основаниях (таких как медь, хром, пластик, краска, эмаль и т.д.). Аппарат известен своей высокой устойчивостью к износу и легкостью в использовании. Его управление разработано таким образом, чтобы с ним мог справиться специалист любой категории. Принцип калибровки инструмента тоже прост, осваивается быстро.

МТ-201М оснащен большим жидкокристаллическим индикатором и особым режимом «HOLD», позволяющим фиксировать данные последнего измерения. Прибор работает на батарее типа «Крона», которая рассчитана на семьдесят пять часов функционирования без перерыва и автоматически выключается, если не используется двадцать минут. Имеет достаточно практичные габариты: 156x83x30 мм. Способен измерять изделия толщиной от двадцати до пяти тысяч микрометров.

Работа возможна в двух конфигурациях: «память» и «нормальный», в первой сканирование производятся после установки датчика и сохраняются до следующей диагностики, во второй измерения происходят непосредственно во время установки прибора.

Аппарат предназначен для применения в лабораториях, машиностроительных цехах и в энергетической отрасли. Диагностика поверхности производится ручным способом, путем перемещения датчика без скольжения его на контролируемой поверхности.

В своей ценовой категории толщиномер МТ-201М является одним из самых высокопроизводительных и быстродействующих аппаратов. Это хороший пример соотношения стоимости и качества.
