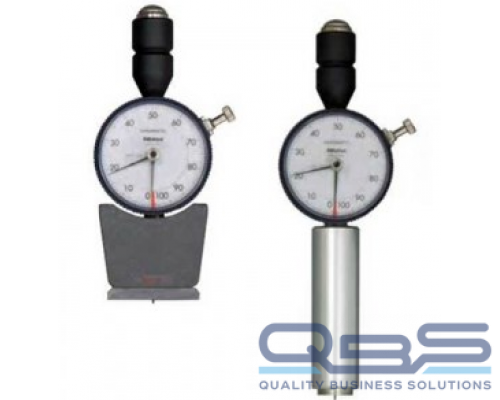

Твердомеры HARDMATIC НН-300 серия 811

Модель

НН-329

НН-331

НН-333

НН-335

№

811-329-10

811-331-10

811-333-10

811-335-10

Система индикации

Аналоговый

Аналоговый

Аналоговый

Аналоговый

Геометрия индентора

Тип Е

Тип А

Тип D

Тип А

Индентор b

⌀ 5 мм

⌀ 1,25 мм

⌀ 1,25 мм

⌀ 1,25 мм

Индентор d

-

⌀ 0,79 мм

-

⌀ 0,79 мм

Индентор r

-

-

R 0,1 мм

-

θ

-

35°

30°

35°

Прижимное основание а

⌀ 5,4 мм

⌀ З мм

⌀ 3 мм

⌀ 3 мм

Прижимное основание f

44 х 18 мм

⌀ 18 мм

⌀ 18 мм

⌀ 44х18 мм

Твердость

НЕ

НА

HD

НА

Величина выступа индентора

2,5 мм

2,5 мм

2,5 мм

2,5 мм

Усилие пружины WE, WA. WD

WE=550+75 НЕ [мН]

WA=550+75 НА [мН]

WD=444,5 HD [мН]

WA=550+75 НА [мН]

Размеры (ДхШхВ)

144x56x33,5

186x56x34,5

186x56x34,5

144x56x33,5

Масса

0,3 кг

0,32 кг

0,32 кг

0,3 кг

Модель

НН-337

НН-335-01

НН-337-01

№

811-337-10

811-335-11

811-337-11

Система индикации

Аналоговый

Аналоговый

Аналоговый

Геометрия индентора

Тип D

Тип А

Тип D

Индентор b

⌀ 1,25 мм

⌀ 1,25 мм

⌀ 1,25 мм

Индентор d

-

⌀ 0,79 мм

⌀ 0,79 мм

Индентор г

R 0,1 мм

-

R 0,1 мм

θ

30°

35°

30°

Прижимное основание а

⌀ 3 мм

⌀ 3 мм

⌀ 3 ММ

Прижимное основание f

44х18 мм

⌀ 18 мм

⌀ 18 мм

Твердость

HD

НА

HD

Величина выступа индентора

2,5 мм

2,5 мм

2,5 мм

Усилие пружины WE, WA, WD

WS=444,5 HD [мН]

WA=550+75 НА (мН]

WD=444,5 HD (мН]

Размеры (ДхШхВ)

144x56x33,5

144x56x33,5

144x56x33,5

Масса

0,3 кг

0,27 кг

0,27 кг

Модель

НН-330

НН-332

НН-334

НН-336

НН-338

№

811-330-10

811-332-10

811-334-10

811-336-10

811-338-10

Система индикации

Цифровой

Цифровой

Цифровой

Цифровой

Цифровой

Геометрия индентора

Тип Е

Тип А

Тип D

Тип А

Тип D

Индентор b

⌀ 5 мм

⌀ 1,25 мм

⌀ 1,25 мм

⌀ 1,25 мм

⌀ 1,25 мм

Индентор d

-

⌀ 0,79 мм

-

⌀ 0,79 мм

-

Индентор r

-

-

R 0,1 мм

-

R 0,1 мм

θ

-

35°

30°

35°

30°

Прижимное основание а

⌀ 5,4 мм

⌀ 3 мм

⌀ 3 мм

⌀ 3 мм

⌀ 3 мм

Прижимное основание f

44x18 мм

⌀ 18 мм

⌀ 18 мм

44x18 мм

44x18 мм

Твердость

НЕ

НА

HD

НА

HD

Величина выступа индентора

2,5 мм

2,5 мм

2,5 мм

2,5 мм

2,5 мм

Усилие пружины WE, WA, WD

WE=550+75 НЕ [мН]

WA=550+75 НА [мН]

WD=444,5 HD [мН]

WA=550+75 НА [мН]

WD=444,5 HD [мН]

Размеры (ДхШхВ)

151х60х28,5

193х60х29,5

193х60х29,5

151х60х28,5

151х60х28,5

Масса

0,29 кг

0,31 кг

0,31 кг

0,29 кг

0,29 кг

Модель

НН-336-01

НН-338-01

№

811-336-11

811-338-11

Система индикации

Цифровой

Цифровой

Геометрия индентора

Тип А

Тип D

Индентор b

⌀ 1,25 мм

⌀ 1,25 мм

Индентор d

⌀ 0,79 мм

⌀ nbsp;0,79 мм

Индентор r

-

R 0,1 мм

θ

35°

30°

Прижимное основание а

⌀ 3 мм

⌀ 3 мм

Прижимное основание f

⌀ 18 мм

⌀ 18 мм

Твердость

НА

HD

Величина выступа индентора

2,5 мм

2,5 мм

Усилие пружины WE, WA, WD

WA=550+75 НА [мН]

WS=444,5 HD [мН]

Размеры (ДхШхВ)

151х60x28,5

151х60x28,5

Масса

0,26 кг

0,26 кг

Цифровые

модели

Удержание данных

Обнуление

Оценка допусков

Блокировка

Вывод SPC

Аналоговые

модели

Стрелка для удерживания наибольшего значения
