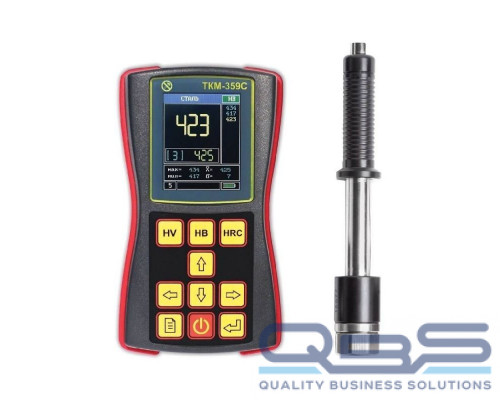

Твердомер динамический ТКМ-359С Базовый

Технические характеристики

Технические характеристики динамического твердомера ТКМ-359С:

ПАРАМЕТРЫ	ЗНАЧЕНИЯ
Диапазон измерений твердости по основным шкалам:
по Бринеллю	90 - 450 HB
по Роквеллу	20 - 70 HRC
по Виккерсу	240 - 940 HV
Погрешность, определяемая при калибровке по мерам твердости 1-го разряда
по Бринеллю	10 HB
по Роквеллу	1,5 HRC
по Виккерсу	12 HV
Относительная приведенная погрешность при штатной поверке по мерам твердости 2-го разряда	3-5 % в зависимости от диапазона
Пределы абсолютной погрешности при измерении твердости по основным шкалам на мерах твердости 2-го разряда
по Бринеллю
в диапазоне (90...150) НВ	±10 НВ
В диапазоне (150...300) НВ	±15 НВ
В диапазоне (300...450) НВ	±20 НВ
по Роквеллу	±2 HRC
по Виккерсу
в диапазоне (240...500)HV	±15 HV
в диапазоне (500...800)HV	±20 HV
в диапазоне (800...940)HV	±25 HV
Диапазоны контроля твердости по предустановленным дополнительным шкалам для различных материалов
Серые чугуны (с пластинчатым графитом)	90–335 HB
Ковкие чугуны (с компактным графитом), высокопрочные чугуны (с шаровидным графитом)	130–390 HB
Легированные, инструментальные стали	80–900 HV, 20–70 HRC
Алюминиевые сплавы	30–160 HB
Латуни (медно-цинковые сплавы)	40–175 HB 14–95 HRB
Бронзы (медно-оловянные, медно-алюминиевые)	60–290 HB
Диаметр площадки на поверхности изделия для установки датчика	от 7 мм на плоскости
Число замеров для вычисления среднего значения	1–99
Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения	3
Время одного замера твердости	2 сек.
Емкость памяти результатов измерений	12 400
Число шкал, программируемых пользователем	3
Число возможных дополнительных калибровок к шкалам твердомера	по 5 для каждой шкалы
Максимальное количество именных блоков результатов измерений, создаваемых в памяти	100
Сигнализация о выходе результата измерения за допустимые границы	есть
Связь с компьютером	USB
Питание	LI-ion аккумулятор
Размеры электронного блока твердомера	121x69x41 мм
Масса электронного блока твердомера	300 г
Масса датчиков не более	300 г
Диапазон рабочих температур	-15 ... + 35 °С
Гарантийный срок эксплуатации	не более 30 мес. с даты выпуска
Межповерочный интервал твердомера	1 год

Технические характеристики датчиков

Тип датчика	Длина, мм	Диаметр, мм	Рекомендуемая масса/толщина/шероховатость контролируемого изделия	Применение	Примечание
«D»	138	21	3 кг/6 мм/Ra 3,2	Решение основной массы задач контроля.	Штатный датчик.
«E»	138	21	3 кг/6 мм/Ra 3,2	Имеет индентер из поликристалла - кубического нитрида Бора. Для массового контроля материалов повышенной твердости.	Используется в случае невозможности применения УЗ твердомера ТКМ-459.
«G»	200	29	6 кг/55 мм/Ra 7,2	Контроль изделий из материалов с высокой структурной неоднородностью (чугуны и др.), с шероховатостью поверхности Ra более 3,2 мкм.	*Энергия удара увеличена в 10 раз. Допускается использование только на твердости менее 450 НВ.

*По сравнению со стандартным датчиком тип «D».

Требования к контролируемому изделию:

Масса более 5 кг, толщина более 6 мм	дополнительная подготовка не требуется
Изделия жесткой конструкции (напр. трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм	дополнительная подготовка не требуется
Остальные изделия	изделие необходимо «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.)
Шероховатость контролируемой поверхности, обеспечивающая наибольшую точность измерений, зависит от типа датчика

Режимы работы твердомера ТКМ-359C

Режим измерения	Отображение результатов измерений	Применение
по основным шкалам	основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV	измерение твердости основной массы контролируемых изделий
с использованием дополнительных калибровок к основным шкалам	по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77)	контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов
по дополнительным шкалам (определяются пользователем или добавляются производителем)	шкалы программируются самим пользователем	решение специальных задач

Комплектация

Электронный блок твердомера
Аккумулятор (заранее установлен в прибор)
Датчик тип «D»
Зарядное устройство
CD-диск с программным обеспечением
Руково­­­­дство по эксплуатации (совмещенное с паспортом)
Свидетельство о поверке (или отметка в РЭ)
Кабель для подключения к ПК
Защитный чехол
Манжета для фиксации прибора на руке оператора
Ремень для фиксации прибора на груди оператора
Сумка для переноски и хранения

Дополнительные принадлежности к твердомеру

Сменные датчики для выполнения различных задач.
Насадка «Z-359» для позиционирования датчика на криволинейных и цилиндрических поверхностях для изделий с диаметром от 18 мм.
Эталонные меры твердости Бринелля, Роквелла, Виккерса (по ГОСТ 9031–75).
Соединительные кабели.
Запасные аккумуляторы.
Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия.

*Внимание! При заказе только датчика твердомер должен направляться на дооснащение и юстировку производителю.
