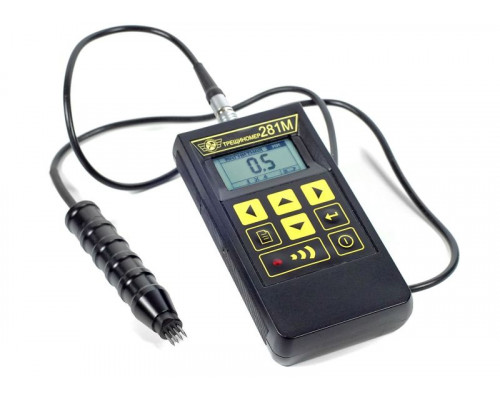

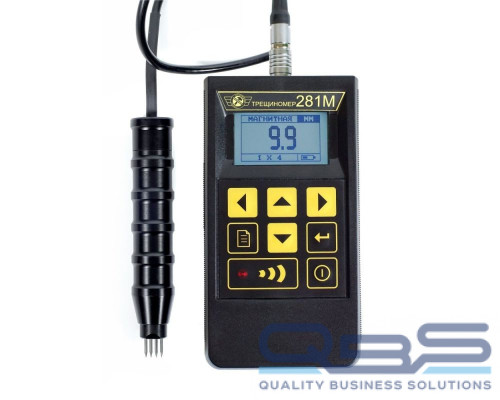

Трещиномер электропотенциальный 281М

Трещиномер электропотенциальный 281М — это высокоточный портативный прибор для измерения глубины трещин, выходящих на поверхность изделий из различных металлов и сплавов (включая нержавейку, дюраль, титан), предварительно обнаруженных каким-либо другим методом.

В трещиномере реализуется электропотенциальный метод на переменном токе, который позволяет оперативно и намного точнее определить глубину трещины, чем при традиционных методах контроля (ультразвуковом и вихретоковом).

Особенно эффективно применение прибора совместно с производительными методами выявления трещин: магнитопорошковым, вихретоковым, капиллярным и другими.

Типовые объекты контроля:

– валы, валки, прокатные станы;
– трубы, трубопроводы, нефте-газопроводы;
– сосуды давления;
– объекты энергетического производства;
– детали конструкций, машин и механизмов.

Преимущества трещиномера 281М

• Контроль изделий из ферромагнитных и неферромагнитных материалов.
• В памяти прибора имеются шкалы на магнитные стали (СТ 20), аустенитные стали (Х18Н10Т), алюминиевые сплавы (Д16Т).
• Широкий диапазон измерений – от 0,5 до 100,0 мм.
• Малое влияние электромагнитных свойств материала на результат измерения.
• Прибор оснащен датчиками различной конструкции для контроля изделий самой сложной конфигурации.
• Подвижные подпружиненные контактные электроды датчика позволяют производить измерения на криволинейных поверхностях.
• Интуитивный русско-язычный интерфейс обеспечивает работу оператора по принципу “ВКЛЮЧИ И РАБОТАЙ”.
• В комплект поставки входит контрольный образец с имитацией трещины.

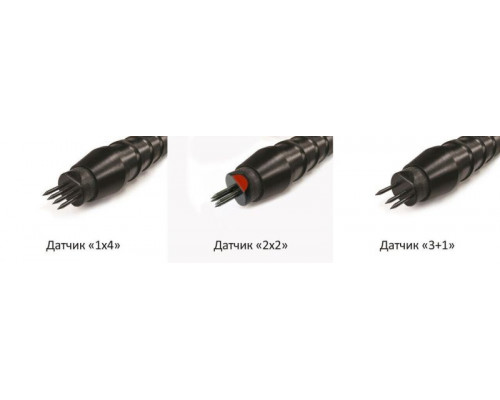

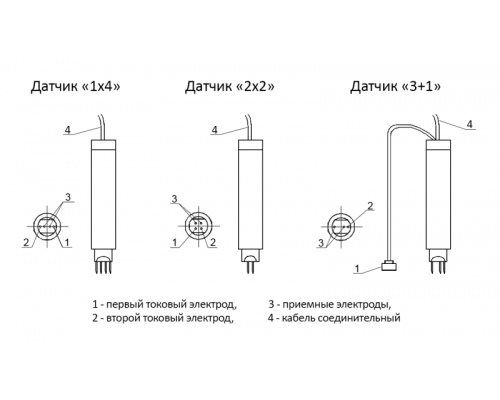

Датчики трещиномера

Тип	Конструкция	Диапазон измерений глубины трещин	Особенности
«1х4»	4 электрода размещены в 1 ряд	от 0,5 до 30 мм	Наиболее универсальный датчик. Входит в штатный комплект поставки.
«2х2»	4 электрода размещены в 2 ряда	от 0,5 до 20 мм	Предназначен для работы в труднодоступных местах (тонкие валы, галтельные переходы); работа на поверхности с близким расположением трещин.
«3+1»	4 электрода: – 3 размещены в 1 ряд – 1 токовый электрод вынесен	от 5 до 100 мм	Датчик с выносным токовым электродом. Контроль изделий из ферромагнитных материалов (стали, чугуны). Чаще применяется для контроля глубоких трещин.

Трещиномер 281М соответствует требованиям технического регламента таможенного союза – ТР ТС 020/2011 “Электромагнитная совместимость технических средств”.
Система менеджмента качества применительно к производству приборов и датчиков на предприятии «Машпроект» соответствует требованиям ГОСТ Р ИСО 001-2015 (ISO 9001:2015).

Технические характеристики

Диапазон измерения глубины трещин	0,5 – 30 мм
Диапазон оценки глубины трещины	30 – 100 мм
Погрешность измерений	+(0,1h+0,2 мм), где h-глубина трещины
Максимальное раскрытие трещины	до 3,5 мм в зависимости от конструкции датчика
Минимальная протяженность трещины	5 глубин трещин, не менее 3 мм
Радиус кривизны контролируемых поверхностей, выпуклой и вогнутой	не менее 4 мм
Питание	аккумулятор емкостью 3,6 В и не менее 1,1 А.ч
Подсветка дисплея	есть
Автоматическое выключение прибора	есть
Размеры электронного блока	150х80х30 мм
Масса прибора	400 г
Размеры датчика	120х22 мм
Диапазон рабочих температур	+5 … +40 °С
Гарантийный срок обслуживания	12 месяцев с даты продажи, но не более 15 месяцев с даты выпуска

Трещиномер 281М предназначен для применения в полевых, цеховых и лабораторных условиях.

Требования к контролируемому изделию

• Шероховатость поверхности – не выше 40 Rz.
• Стабильный электрический контакт с электродами датчика.

Подготовка к измерениям с помощью трещиномера 281М

1) Перед каждым использованием прибора для контроля изделий необходимо произвести проверку его работоспособности на контрольном образце.

В случае проведения измерений на материалах с электромагнитными свойствами, существенно отличающимися от материала образцов, используемых при настройке прибора, необходимо изготовить дополнительный контрольный образец с трещиной, соответствующей верхнему пределу ожидаемой глубины трещины и провести корректировку прибора.

Корректировка сохраняется весь срок службы трещиномера и может быть изменена Пользователем в любой момент.

2) Для обеспечения электрического контакта необходимо ОБЯЗАТЕЛЬНО зачистить на контрольном образце/изделии:

• область бездефектного участка (для снятия показаний «нуля»),
• контролируемую область трещины.

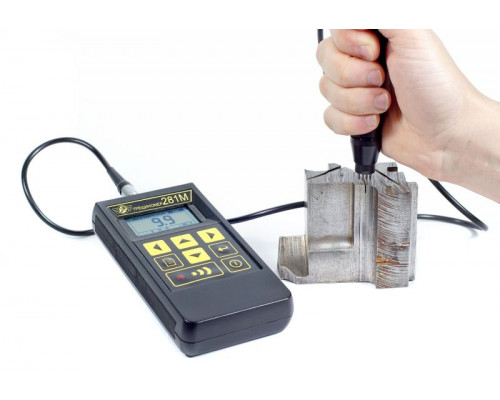

Измерение глубины трещины выполняется в два этапа:

1. На первом этапе производится измерение тока, текущего на бездефектном участке, расположенном в стороне от трещины.

– Измерение датчиками «1х4» и «2х2» проводится на свободном участке изделия в стороне от трещины на расстоянии не менее 10 мм от ближайшего электрода.

– Первый токовый электрод датчика «3+1» должен находится на расстоянии не менее 60 мм от трещины, а ближайший приемный электрод на расстоянии 10-15 мм от трещины.

Результатом этого этапа является автокалибровка прибора на ток, текущий через трещину.

Рекомендуется! Измерения по первому этапу производить несколько раз, чтобы убедиться в стабильности полученных показаний (измерения на первом этапе во многом определяют погрешность измерения трещин).

2. На втором этапе производится собственно измерение глубины трещины, при этом приемные электроды располагаются с двух сторон краев трещины.

На экране прибора появится результат измерения глубины трещины в миллиметрах.

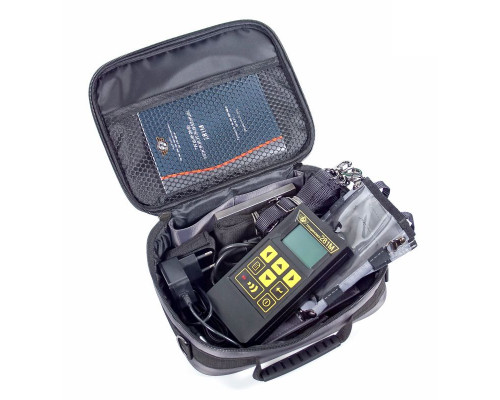

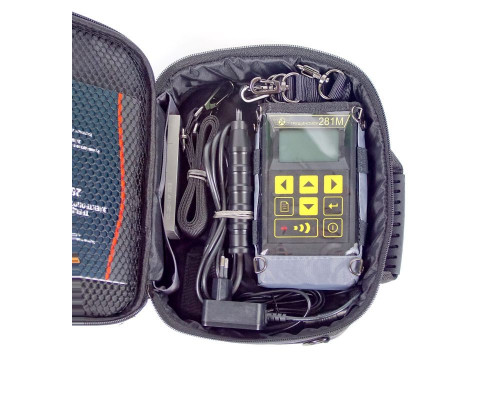

Комплектация

Составляющие комплекта	Количество
Электронный блок трещиномера со встроенным аккумулятором	1 шт.
Датчик «1х4» (4 электрода в ряд) с кабелем	1 шт.
Контрольный образец КО-281-1	1 шт.
Зарядное устройство	1 шт.
Чехол и манжета для закрепления прибора на груди (руке)	1 шт.
Руководство по эксплуатации (совмещено с паспортом)	1 шт.
Свидетельство о калибровке	1 шт.
Сумка для переноски и хранения	1 шт.
