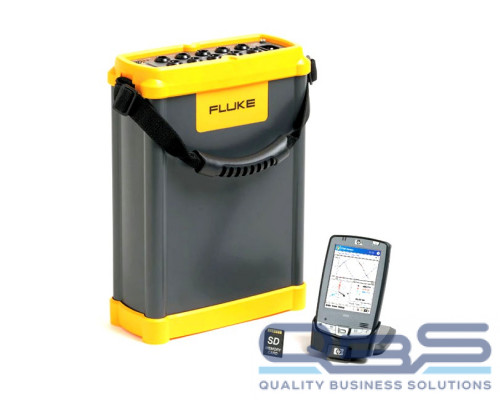

Трехфазный регистратор электроэнергии Fluke 1750

Модель:

Производитель:

Fluke

Наличие:

4 шт.

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Гарантия

Ежегодная поверка

Поверка не включена

Все характеристики

Трехфазный регистратор электроэнергии Fluke 1750 - регистратор качества электрической энергии, предназначенный для специалистов, в задачи которых входит осуществление тщательного анализа параметров электросети с разработкой и выдачей рекомендаций по улучшению работы всей сети и ее отдельных элементов. Важным достоинством Fluke 1750 является возможность управления на расстоянии при помощи обычного ноутбука или стационарного компьютера по LAN-интерфейсу или по Bluetooth с помощью КПК, который поставляется вместе с прибором. Это дает возможность установки регистратора даже в труднодоступных местах, подобраться к которым во время работы оборудования невозможно.

Регистратор качества электроэнергии Fluke 1750 работает с сетями постоянного и переменного тока в диапазоне до 1000В и 5000А. Кроме того, с его помощью выявить кратковременные скачки напряжения до 8000В. Измерения осуществляются по 5 каналам (3 фазы, заземление и нейтраль). Из измеряемых параметров, кроме перечисленных, можно выделить:

коэффициент реактивной мощности;
коэффициенты искажения;
продолжительность скачков напряжения;
доза фликера;
смещение частоты от требуемого значения;
коэффициент гармоники до 50-й включительно;
коэффициент несимметричности.

Кроме этого Fluke 1750 позволяет зафиксировать форму кривой переходных процессов в сети. Запись данных осуществляется во внутреннюю память (2Гб) прибора, куда заносятся определенные оператором данные. Длительность мониторинга - до 31 дня.

Регистратор Fluke 1750 очень прост и удобнер в эксплуатации и конфигурируется при помощи карманного компьютера, на котором также в режиме реального времени отображаются измеряемые данные. Для обеспечения высокого качества анализа и составления аналитических отчетов вместе с прибором поставляется специально программное обеспечение Fluke Power View и Fluke Power Analyze. Удобная транспортировка регистратора обеспечивается при помощи надежного кейса.

По пыле и влагозащищенности устройство соответствует степени IP30 по стандарту EN 60529. Питание Fluke 1750 осуществляется от сети с напряжением 100-240В и частотой 47-63Гц. Присутствует возможность работы от встроенного источника питания до 1 часа.

Технические характеристики

Характеристики ввода
Стандарты измерения качества электропитания Соответствие	IEC 61000-2-4:2002 Класс 1, IEC 61000-4-30, IEEE519, IEEE1159, IEEE1459, IEC 61557-12:2008 и EN50160
Часы/календарь	Високосные годы, 24-часовые часы
Объем внутренней памяти данных	Не менее 2 ГБ
Максимальная продолжительность записи	Не менее 31 дня
Контроль времени записи	Автоматический
Максимальное число событий	Ограничено только объемом внутренней памяти
Электропитание	100 - 240 В (эффективное значение)± 10 %, 47-63 Гц, 40 Вт
Время работы при перебоях (работа от внутреннего ИБП)	5 минут на каждый обрыв, 60 минут всего без перезарядки
Размеры	215 x 310 x 35 мм (8, 5 x 12, 2 x 3, 5 дюйма)
Масса	6, 3 кг (14 фунтов)
Типы измерений	Однофазное с нулевым проводом, Однофазное с изолированным заземлением без нулевого провода, Однофазное с фазорасщеплением, Трехфазное типа "звезда", Трехфазное типа "треугольник", Трехфазное с изолированным заземлением, Трехфазное типа "High Leg", Трехфазное без одного плеча, 2- элементное типа "треугольник", 2 ½ -элементное типа "звезда"
Входные каналы	Напряжение: 5 каналов; Перем./пост.ток: 5 каналов
Каналы напряжения	Входное сопротивление: 2 МОм Входная емкость: <20 пФ
Каналы тока	Автоопределение датчиков Доступные типы: токовые зажимы, Flexi-CT
Метод измерения	Одновременное цифровое измерение напряжения и тока. Цифровые измерения с фазовой синхронизацией, использование внутренней опорной частоты при обрывах напряжения.
Синхронизация и дискретизация
Источник ФАПЧ-синхронизации	ФАПЧ синхронизируется с напряжением A-N/L1-N для подключения типа звезда, и с напряжением A-B/L1-L2 для подключения типа треугольник. Все перечисленные типы можно охарактеризовать как звезда или треугольник
Диапазон ФАПЧ	от 42, 5 до 69 Гц
Частота дискретизации	Напряжение и ток: 256 точек на период Промежуточные гармоники согласно IEC61000-4-7: 2560 точек / 10 периодов (50 Гц), 3072 точки/12 циклов (60 Гц) Выбросы напряжения: 5 МГц
Разрешение при аналого-цифровом преобразовании	Напряжение и ток: 24 бита Выбросы напряжения: 14 бит
Измерение напряжения и тока
Диапазон измеряемого напряжения	Перем.ток: 1000 В эфф. значение ± Превышение предела измерения 10 % Пост.ток: ± 1000 В + превышение предела измерения 10 %
Пик-фактор по напряжению	не выше 3
Входное сопротивление при измерении напряжения	2 МОмΩ
Диапазон измерения тока	Зависит от используемого датчика тока
Пик-фактор по току	Не выше 4
Входные характеристики по току	2 В (эффективное значение) = полный диапазон, входной импеданс 1 МОмΩ для ферритовых трансформаторов тока, низкий импеданс для трансформаторов тока Flexi-CT
Точность измерения напряжения и тока
Действующее значение напряжения
Тип измерения	Непрерывный подсчет истинного среднеквадратичного значения: по каждому периоду, по каждому полупериоду и по каждым 10 или 12 периодам для 50 и 60 Гц соответственно, согласно IEC 61000-4- 30.
Погрешность измерения	Перем.ток: ± 0, 2 % измеренного значения ± 0, 1 % предела измерения при действующих значениях выше 50 В Пост.ток: ± 0, 5 % измеренного значения± 0, 2 % предела измерения при напряжениях выше 50 В пост.тока Если переменная компонента сигнала постоянного тока менее 40 В (действующее значение), то погрешность измерения для постоянного тока может содержать смещение.
Действующее значение тока
Тип измерения	Непрерывный подсчет истинного среднеквадратичного значения: по каждому периоду, по каждому полупериоду и по каждым 10 или 12 периодам для 50 и 60 Гц соответственно, согласно стандартам.
Погрешность измерения	± (0, 1 % предела измерения + 0, 5 % измеренного значения + погрешность датчика тока, в пределах от 5 % до 100 % диапазона датчика тока
Погрешность измерения тока	Ферромагнитные клещи ±(0, 1 % предела измерения + 0, 2 % измеренного значения + погрешность датчика тока), в пределах от 5 % до 100 % диапазона датчика тока Гибкие датчики тока ±(0, 1 % предела измерения + 0, 5 % измеренного значения + погрешность датчика тока), в пределах от 5 % до 100 % диапазона датчика тока
Выбросы напряжения (Импульс)
Тип измерения	Дискретизация формы сигнала, без распознавания пика
Предел измерения	8000 В (пик)
Разрешение	200 нс
Погрешность измерения	± 5 % от показания прибора± 20 В (параметры тестирования: 1000 в пост.тока, 1000 В действ. значение, 100 кГц)
Измерения провалов и отклонений
Отклонение напряжения (действ. значение)
Тип измерения	Истинное среднеквадратичное (расчет по одному периоду путем наложения полупериодов) (напряжение между проводами замеряется для проводов 3ф3п, а фазное напряжение для проводов 3ф4п)
Выводимые данные	Амплитуда и продолжительность отклонения
Погрешность измерения	Та же, что и для действующего напряжения
Провал напряжения (среднеквадратичное значение) Тип измерения	Истинное среднеквадратичное (расчет по одному периоду путем наложения полупериодов) (напряжение между проводами замеряется для проводов 3ф3п, а фазное напряжение для проводов 3ф4п)
Выводимые данные	Амплитуда и продолжительность провала или обрыва
Погрешность измерения	Та же, что и для действующего напряжения
Обрыв напряжения Тип измерения	Тот же что и для провала напряжения
Измерение мощности и коэффициента мощности
При наличии искажений для наилучших показателей рассчитывается по IEEE1459 Тип измерения	Непрерывный подсчет среднеквадратичного (действующего) значения: по каждому периоду и по каждым 10 или 12 периодам для 50 и 60 Гц соответственно, согласно стандартам.
Погрешность измерения	± 0, 2 % измеренного значения ± 0, 1 % предела измерения + погрешность датчика тока
Частота
Пределы измерения	От 42, 5 до 69 Гц
Источник измерения	Тот же что и источник синхронизации ФАПЧ
Погрешность измерения	± 10 мГц (от 10 до 110 % предела измерения при синусоидальном сигнале)
Реактивная мощность
Погрешность измерения	± 0, 2% измеренного значения ± 0, 1 % предела измерения + погрешность датчика тока
Фактор мощности
Пределы измерения	От -1, 000 (опережение) до 0, 000 до + 1, 000 (запаздывание)
Погрешность измерения	± 1 единица последнего разряда от расчета каждого измеренного значения (±всего 3 единицы)
Коэффициент реактивной мощности
Метод измерения	Рассчитывается по фазовому сдвигу между основными частотами напряжения и тока
Пределы измерения	От -1, 000 (опережение) до 0, 000 до +1, 000 (запаздывание)
Погрешность измерения	± 0, 5 % измеренного значения ± 2 % предела измерения ± 1 единица младшего разряда
Дисбаланс напряжений и чередование фаз
Метод измерения	Напряжение прямой последовательности делится на напряжение обратной последовательности, согласно IEC 61000-4-30
Ангармонизм напряжения и тока
Окно анализа	Прямоугольное
Порядок анализа	С 1-й по 50-ю
Погрешность измерения	Напряжение / Ток: с 1-й по 20-ю гармоники: ± 0, 5 % показания прибора ± 0, 2 % предела измерения с 21-1 по 50-ю: ± 1 % показания прибора ± 0, 3 % предела измерения (для тока и мощности необходимо учесть погрешность датчика тока)
Метод измерения	IEC 61000-4-7:2002
Промежуточные гармоники для напряжения и тока
Окно анализа	Прямоугольное
Порядок анализа	С 0, 5-й по 49, 5-ю
Метод измерения	IEC 61000-4-7:2002
Пульсации напряжения (фликер-шум)
Метод измерения	Согласно IEC 61000-4-15:2003: 10 мин (кратковременные), 2 ч (долговременные)
Характеристики внешнего интерфейса
Интерфейс локальной сети
Разъем	RJ-45
Скорость и тип	10/100 Base-T, авто-MDIX (интерфейс, зависящий от среды)
Протокол связи	TCP/IP через Ethernet
Интерфейс беспроводного контроллера
Подключение	беспроводное (радио, 2, 4 ГГц)
Скорость	до 700 кбит/с
Протокол связи	Bluetooth SPP
Правила техники безопасности и защиты окружающей среды
Условия эксплуатации	В помещении или под навесом вне помещения, на высотах до 2000 м
Температура и влажность при хранении	от -20 °C до 50 °C, влажность не более 80 % без конденсации
Рабочие температура и влажность	от 0 °C до 40 °C, влажность не более 80 % без конденсации
Высота над уровнем моря	2000 м (6562 футов)
Максимальное номинальное рабочее напряжение
Клеммы для измерения напряжения	1100 В действ. Напряжение
Предельное напряжение	5550 В (действ. значение) в течение 1 минуты, между входными клеммами напряжения, входными клеммами напряжения и датчиками тока, входными клеммами напряжения и корпусом (50/60 Гц, 1 мА, в направлении тока)
Защита корпуса	IP30 (согласно EN 60529)
Соответствие стандартам
EMC	IEC 61326-1:2006 Класс A IEC 61000-3-2:2005, 3я редакция IEC 61000-3-3:2005, Редакция 1.2 AS/NZS 4268:2008 (только модуль BT) ETSI EN300328 (V1.7.1:2006)
Безопасность	IEC 61010-1:2001 Категория защиты от перенапряжения 1000 В CAT III, 600 В CAT IV EN/IEC 61010-032:2002 Класс загрязнения 2

Комплектация

Трехфазный регистратор электроэнергии Fluke 1750
Кабель желтый Ethernet (3 м)
Цветные пластиковые зажимы для измерительных проводов (32 зажима, 8 цветов, 4 зажима каждого цвета)
Модель TLS430
Набор измерительных проводов содержит кабели и зажимы
Карта памяти для загрузки данных Secure Digital (SD)
Модель 3140R
Шнур питания переменного тока (3 м)
КПК с кабелем USB и принадлежностями
Компакт-диск с руководствами пользователя и программным обеспечением
Руководство по началу работы
Лист с бирками на передней панели
Наборы международных адаптеров сетевой вилки для зарядного устройства для КПК
Международные адаптеры для шнура питания устройства
