Трассотечеискатель Успех АТГ-425.15НД ТЕХНО-АС

Модель:

Производитель:

ТЕХНО-АС

Наличие:

6 шт.

251 322 ₽

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Дополнительные фото

Загрузить/Загрузить/Загрузить/Загрузить/Загрузить

Ежегодная поверка

Поверка не включена

Все характеристики

Трассотечеискатель Успех АТГ-425.15НД ТЕХНО-АС — это универсальный многофункциональный комплект, в котором объединены три устройства:

трассоискатель с электромагнитным датчиком;
трассоискатель с акустическим датчиком;
течеискатель с акустическим датчиком.

Назначение трассотечеискателя Успех АТГ-425.15НД

Определение местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора.
Определение мест повреждения кабельных линий.
Обследование участков местности перед проведением земляных работ.
Поиск мест пересечения трубопроводов и кабеля.
Проведение работ по поиску скрытой проводки.
Обнаружение мест разгерметизации трубопроводов на глубине до 3 м.
Контроль состояния запорной арматуры.

Комплект с расширенной индикацией выходных параметров генератора.

Решаемые задачи трассотечеискателем Успех АТГ-425.15НД

Трассировка кабеля и определение глубины залегания.
Поиск места повреждения силового кабеля.
Поиск металлических трубопроводов и определение глубины залегания.
Поиск мест пересечения трубопроводов и кабеля.
Определение мест утечки.

Особенности трассотечеискателя Успех АТГ-425.15НД

Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
Наличие в составе течеискателя комплекта АДМ-227 позволяет проводить работы по поиску утечек на трубах малого диаметра и работы по контролю состояния запорной арматуры.

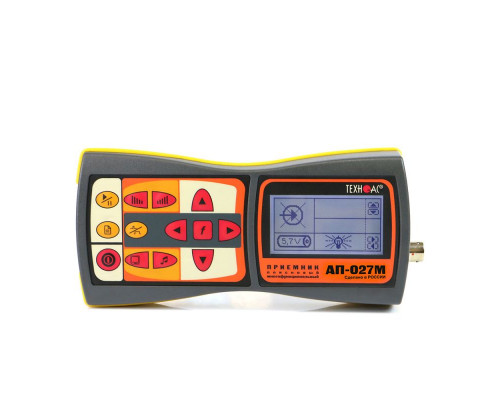

Особенности приемника АП-027М

Цифровой трассопоисковый приемник.
Большой ЖК дисплей с переключаемыми режимами работы и индикации.
Отображение частотного спектра входного сигнала.
Вывод звукового сигнала как на наушники оператора, так и на встроенный динамик.
Приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105).
При работе с акустическим - диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта.
При работе с электромагнитным датчиком - широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц.
Класс защиты корпуса от внешних воздействий IP54.

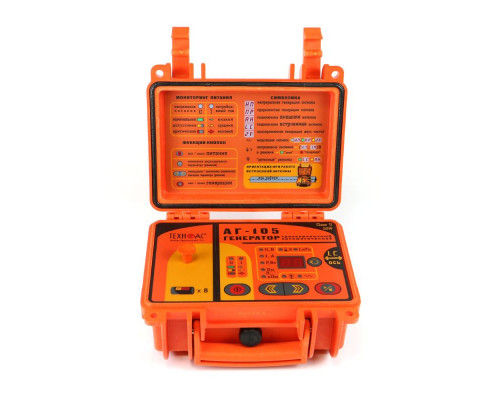

Особенности генератора АГ-105

Встроенный «мультиметр» отображает, по выбору оператора, напряжение, ток, сопротивление, мощность на выходе или напряжение питания.
Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию.
Ручное уменьшение/увеличение мощности после автосогласования.
Небольшие габариты и вес.

Принцип работы трассотечеискателя Успех АТГ-425.15НД

Режим трассопоиска

Пассивный поиск (трассопоиск без использования генератора)

Подключить головные телефоны и EMD к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).

При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.

Активный поиск (трассопоиск с использования генератора)

Подключить головные телефоны и EMD к приемнику.

Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод).

Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8928», «х3». На приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода).

Поиск места повреждения силового кабеля (трассопоиск с использования генератора)

Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (EMD) и акустическим (AD).

Подключить головные телефоны и EMD (AD) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8928», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).

Режим течепоиска

Подключить головные телефоны и AD к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ».

Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.

Технические характеристики

Характеристики трассопоискового приемника АП-027М

Параметр	Электромагнитный трассо-дефектопоиск	Акустический трассо-дефектопоиск
Вид принимаемого сигнала	непрерывный / прерывистый	монотонный / импульсный
Частоты цифровой фильтрации	Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц; Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
Частоты цифровой фильтрации	Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
«Широкая полоса»	0,05…8,6 кГц	0,09…2,20 кГц / 0,03…0,50 кГц
Визуальная индикация	ЖКИ: - символы и значения выбираемых режимов и параметров; - анимированная шкала уровня входного сигнала; - цифровое значение и анимированная шкала уровня выходного сигнала; - график (движущаяся диаграмма) уровня выходного сигнала; - частотный спектр выходного сигнала; - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны - натуральный широкополосный или отфильтрованный сигнал
	Головные телефоны - синтезированный звук ЧМ	-
	Встроенный излучатель - синтезированный звук ЧМ	-
Питание	напряжение 4…7 В: - аккумуляторы «тип АА» 1,2 В 4 шт. - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 шт.; - внешний аккумулятор
Количество сохраняемых значений в памяти	30
Время непрерывной работы, не менее	20 часов
Диапазон эксплуатационных температур	-20…+50ºС
Класс защиты	IP54
Габаритные размеры	220x102x42 мм
Масса	0,46 кг

Характеристики трассировочного генератора АГ-105

Параметр	Значение
Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»
Нагрузка «клипсы» или «клещи»	512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
«Антенные» режимы	8192 - «8.2» / 32768 - «33» для «Lc» или 8192 - «8.2» для «AH»
Режим работы
«Антенные» режимы	встроенная передающая антенна «LC»
«Антенные» режимы	внешняя передающая антенна «АН»
Режим работы
Режимы «модуляции» (сигналы специальной формы)	- прерывистый «ПР» (кратковременные посылки сигнала); - длительность посылки 0,12 сек.; - частота следования посылок 1 Гц
Режимы «модуляции» (сигналы специальной формы)	- двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц); - соотношение амплитуд 4/1 (соответственно)
Выходные параметры при напряжении питания 12…15 В
Выходной ток, А
Ограниченный программой при ручном повышении, ≥	5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F»
Ограниченный программой при ручном повышении, ≥	3 - при частоте 32768 Гц «33»
Заданный для автоматического согласования, ≥	0,2 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»
Заданный для автоматического согласования, ≥	0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33»
Максимальное выходное напряжение, В
В зависимости от «модуляции», ≥	32 - в двухчастотном режиме модуляции «2F»
В зависимости от «модуляции», ≥	40 - в других режимах
Максимальная выходная мощность, Вт
Ограниченная программой, ≥	20 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»
Ограниченная программой, ≥	6 - при частоте 32768 Гц «33»
Источники питания
Напряжение питания	7...15 В
Батарейный комплект «тип С×8»	8 щелочных («alkaline») элементов 1,5 В «тип С»
Внешние источники питания (не входят в комплект поставки)	- аккумулятор «12 В» (например, автомобильный); - выходное напряжение 11...14 В при токе не менее 4 А
Внешние источники питания (не входят в комплект поставки)	- сетевой блок питания АГ114М.02.020 (дополнительная принадлежность); - выходное напряжение 15 В, мощность 60 Вт
Время работы («жизненный цикл» зависит от качества батарей)	при работе от батарейного комплекта «тип С×8» ≈ 5 часов в режимах «НП» и «2F» (при исходной выходной мощности 7 Вт) или ≈ 25 часов в режиме «ПР» (при исходной выходной мощности 15 Вт)
Время работы («жизненный цикл» зависит от качества батарей)	при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
Функциональные особенности
Автоматическое управление выходной мощностью в процессе генерации	пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
Согласование с нагрузкой	автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке: - ≥ 0,2 А при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»; - ≥ 0,1 А при частотах 8192 Гц «8.2» и 32768 Гц «33»
Согласование с нагрузкой	ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования
Варианты подключения к исследуемой коммуникации	контактное подключение с возвратом тока через землю
	бесконтактное подключение с применением встроенной передающей антенны «LC»
	бесконтактное подключение с применением внешней передающей антенны «АН»
	бесконтактное подключение с применением индукционных передающих клещей
Конструктивные параметры
Выходной усилитель мощности	модифицированный CLASS D КПД до 85%
Габаритные размеры, мм	216х180х105 мм
Вес, кг	2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+60ºС (с «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды)
Степень защиты корпуса	IP65 (при закрытой крышке корпуса - кейса)

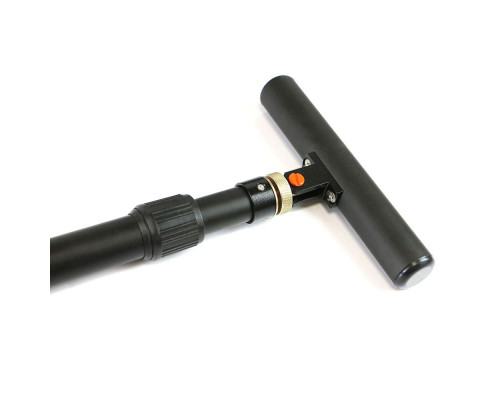

Характеристики электромагнитного датчика EMD-257

Параметр	Значение
Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	от приемника
Коммутация резонанса	принудительная (управляется приемником)

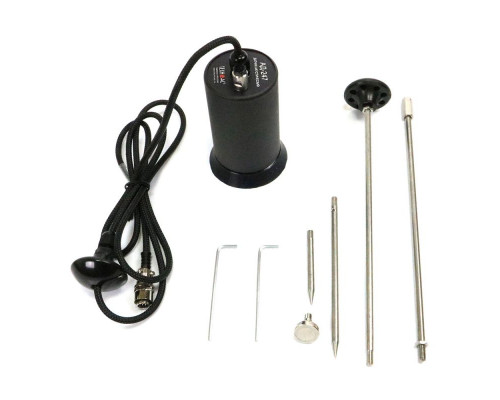

Характеристики акустического датчика AD-257

Параметр	Значение
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95

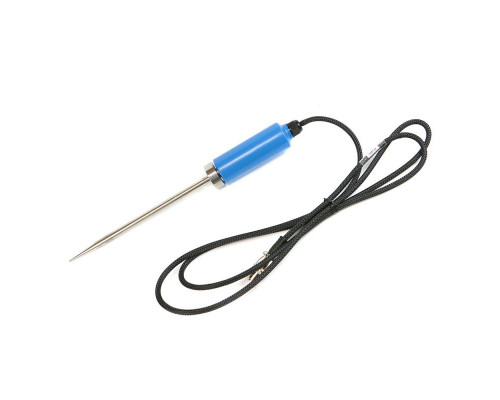

Характеристики акустического датчика ADM-227

Параметр	Значение
Масса датчика, кг	0,225±0,02
Масса штыря, кг	0,115±0,02
Габаритные размеры датчика, мм (без соединительного провода)	105(+2)x31(+1)
Габаритные размеры штыря, мм	190(+2)x29(+1)

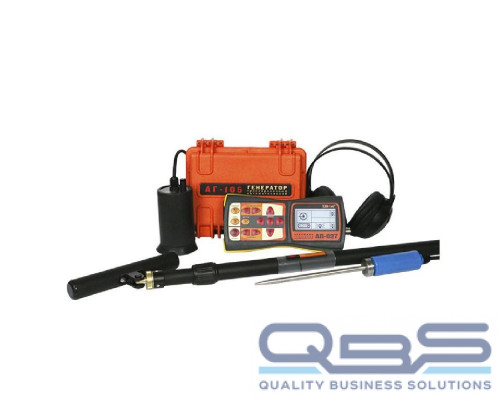

Комплектация

Трассопоисковый приемник АП-027M — 1 шт.
Генератор АГ-105 — 1 шт.
Датчик электромагнитный EMD-257 — 1 шт.
Комплект акустического датчика AD-257 — 1 шт.
Головные телефоны — 1 шт.
Акустический датчик малогабаритный АДМ-227 с функцией магнитного датчика — 1 шт.
Держатель для приемника АП-027.00.010 — 1 шт.
Батарейки для приемника (AA) — 4 шт.
Батарейки R14 — 8 шт.
Кабель АГ120.02.020 — 1 шт.
Кабель АГ120.02.050 — 1 шт.
Кабель АГ105.02.020 — 1 шт.
Контакт магнитный АГ120.02.090 — 2 шт.
Штырь заземления АГ110.02.004 — 2 шт.
Кабель для подключения внешнего аккумулятора AP027.02.030 — 1 шт.
Сумка для электромагнитного датчика EMD-257 (чехол 53186) — 1 шт.
Сумка для комплекта (чехол 53222) — 1 шт.
Крестовая отвертка — 1 шт.
Руководство по эксплуатации — 3 шт.
Паспорт — 1 шт.
