Технические характеристики

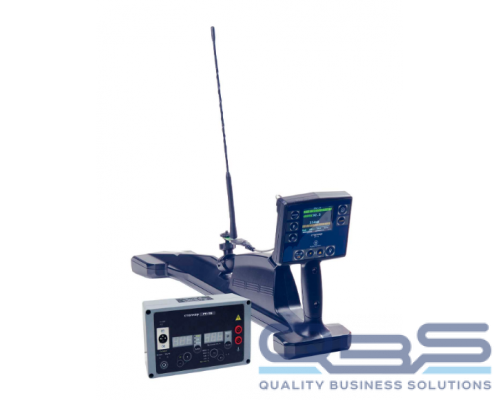

Технические характеристики приёмника ПТ-02М и ПТ-04:
|
Технические характеристики приёмника |
ПТ-02М |
ПТ-04 |
|
|
Номинальные значения рабочих частот*, Гц |
при работе с генератором |
273, 526, 1024, 8928 |
273, 526, 1024, 8928, 32768 |
|
при работе без генератора |
50 |
50 (POWER), 100, 300, 550, 1450, "РАДИО" |
|
|
Чувствительность при отношении сигнал шум 6 дБ на частотах: 273, 526, 1024, 8928 Гц |
1 мкВ,приведенная ко входу приемника |
200 мкА к току, протекающему на расстоянии 1 метр |
|
|
Чувствительность при отношении сигнал шум 6 дБ на частоте 33 кГц |
- |
10 мкА к току, протекающему на расстоянии 1 метр |
|
|
Полоса пропускания для режима «РАДИО» |
от 10 кГц до 36 кГц |
||
|
Полоса пропускания для режима «эфир» |
от 48 Гц до 14 кГц |
||
|
Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц |
по уровню -3 дБ |
9 |
|
|
по уровню -60 дБ |
24 |
||
|
Чувствительность по входу гнезда «ЗОНД» при отношении сигнал-шум 6 дБ, не менее, мкВ |
10 |
||
|
Динамический диапазон входных сигналов, дБ |
100 |
120 |
|
|
Чувствительность к току, протекающему на расстоянии 1 метр при отношении сигнал-шум 6 дБ, не менее |
200 мкА |
||
|
Определение тока рабочей частоты в коммуникации |
от 10 мА до 10,0 А |
||
|
Определение глубины залегания коммуникации, м |
От 0,10 до 6,00 |
||
|
Определение напряжения рабочей частоты по входу гнезда «ЗОНД» |
от 100 мкВ до 1,70 В |
||
|
Предел допускаемой погрешности определения планового |
± 0,1 |
||
|
Габаритные размеры, мм, не более |
720х245х170 |
||
|
Масса, кг, не более |
2,4 |
||
|
Диапазон рабочих температур, °С от -30 до +55 |
от -30 до +55 |
||
Технические характеристики генератора ГТ-75 и ГТ-15:
|
Технические характеристики |
ГТ-75 |
ГТ-15 |
|
Рабочие частоты*, Гц |
273, 526, 1024,8928 |
273, 526, 1024, 8928, 32768 |
|
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт |
от 10 до 75 |
от 1 до 10 |
|
Диапазон напряжений питания от источника постоянного тока, В |
от 10,5 до 14 |
|
|
Сила тока, потребляемая от источника постоянного тока, А |
не более 10 |
не более 1,8 |
|
Габаритные размеры, мм,не более |
275x250x180 |
210x130x100 |
|
Диапазон рабочих температур, °С |
от -30 до +55 |
|
|
Питание, В |
12 |
|
|
Масса, кг, не более |
8,5 |
2,5 |
* По дополнительным требованиям возможна поставка с другими частотами в диапазоне от 273 Гц до 10 кГц
Комплектация
- Приёмник «Сталкер» ПТ-02М РАПМ.464333.001
- Телефоны головные РЛПА.468627.001
- Блок питания БПН-А 12-0,5 ЭКМЮ.436230.001 ТУ
- Батарейный отсек 5*АА РАПМ.436244.003
- Ремешок нашейный
- Руководство по эксплуатации РАПМ.464333.001 РЭ
- Сумка приёмника
- Упаковка РАПМ.323229.002 (при отдельной поставке приёмника)
- Адаптер для датчиков приемника**
- Мини-датчик МД-01 РЛПА.411519.001
- Датчик контроля изоляции ДКИ-02 РАПМ.411129.001
*Дополнительно возможна поставка с другими частотами в диапазоне от 273 Гц до 10 кГц.
*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
