Технические характеристики

Общие характеристики трассопоискового комплекса:

Дальность обследования	5-10 км
Погрешность определения места расположения дефекта в изоляционном покрытии, не более	2%
Габаритные размеры	95х360х470мм
Масса трассодефектоискателя	6,2 кг

Технические характеристики

Генератор сигнальный

1.	Частота сигнала на выходе генератора, Гц*	500±0,5
		1000±1
		5000±2
2.	Генератор обеспечивает модуляцию напряжения сигнальной частоты импульсами с периодом повторения 1000±5мс. Длительность времени генерации напряжения сигнальной частоты составляет	333±3мс
3.	Максимальная импульсная мощность на омической нагрузке в фазе генерации напряжения (на частоте 1кГц при напряжении питания 12В), не менее, Вт	70
4.	Выходная мощность генератора в режиме автоматического согласования нагрузки регулируется	ступенями от 0 до 100% ступенями по 10Вт
5.	Максимальная амплитуда напряжения в импульсе генерации составляет, не менее	100В (на омической нагрузке 1кОм и напряжении питания 12В)
6.	Генератор может длительно работать на омическую нагрузку сопротивлением	от нуля (короткое замыкание) до бесконечности (холостой ход)
7.	Напряжение питания генератора, В	10-15
8.	Габаритные размеры генератора, не более, мм	140x80x200
9.	Масса генератора, не более, кг	1
10.	Генератор сохраняет работоспособность при воздействии рабочих температур	от - 20 до +40оС и относительной влажности 98% при 20оС

*По дополнительному соглашению с заказчиком номинальные значения и количество рабочих частот генератора может быть изменены.

Приемник поисковый

1.	Центральная частота полосы пропускания приемника, Гц**	50±0,05
		100±0,1
		500±0,5
		1000±1
		5000±2
2.	Добротность селективного усилителя приемника на всех рабочих частотах, не менее, единиц	45
3.	Чувствительность приемника по напряжению при полном отклонении светящейся точки шкального индикатора, не менее, мкВ	20
4.	Входное омическое сопротивление усилителя приемника в режиме обследования изоляции, не менее, МОм	3
5.	Динамический диапазон приемника при полном отклонении стрелки шкального прибора, не менее, дБ	90
6.	Напряжение питание приемника от трех элементов типа 316 (форм-фактор «АА»), В	3-5
7.	Средний ток потребления приемника (при выключенной цифровой индикации и напряжении питания 4.5В), не более, мА	40
8.	Габаритные размеры приемника, не более, мм	200x140x60
9.	Масса приемника без элементов питания, не более, кг	0,3
10.	Приемник сохраняет работоспособность при воздействии рабочих температур	от - 20 до +40оС и относительной влажности 98% при 20оС

** По дополнительному соглашению с заказчиком номинальные значения и количество рабочих частот приемника может быть изменены.

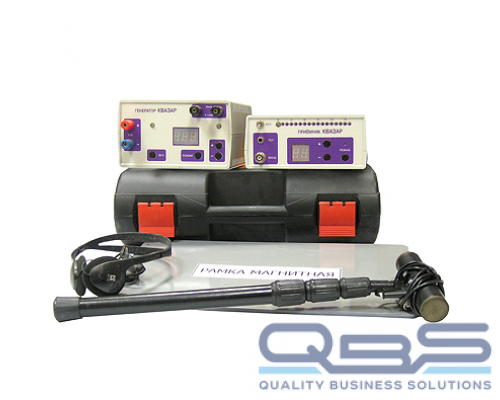

Комплектация

Наименование	Количество	Примечание
Генератор поисковый «КВАЗАР»	1шт.
Провод подключения генератора к источнику питания.	1шт.	двойной, 2 м
Провод подключения генератора к объекту обследования и устройствам заземления	2шт.	4 м
Клипса контактная магнитная	1шт.	магнитная
Штырь заземления	1шт.	со вставкой
Приемник поисковый «КВАЗАР»	1шт.
Антенна электромагнитная	1шт.
Телефоны головные	1шт.
Штырь сигнальный	1шт.	со вставкой
Штырь заземления	1шт.
Провод сигнальный подключения к приемнику штыря сигнального и заземляющего	1шт.	экранированный, 5 м
Документация	1шт.	паспорт, ИЭ и ТО
Футляр	1шт.
