ТРАКТ ТР-305-2

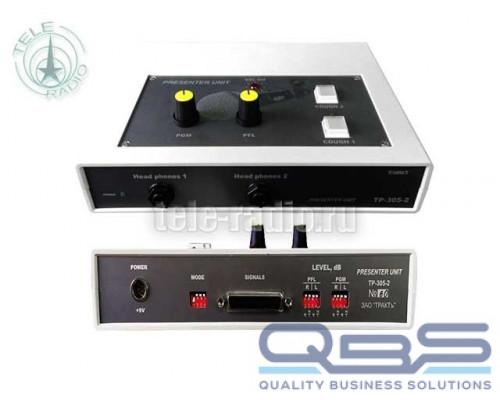

Блок ведущего (версия для радио) ТРАКТ ТР-305-2

Блок ведущего радиостудии ТР-305-2 предназначен:

• для включения и выключения микрофонов, размещенных в отдельной дикторской студии, самим диктором;
• прослушивания звуковой программы (PGM) или звуковой команды (PFL) . При этом звуковая программа приглушается на 20 дБ.Блок работает с любым вещательным микшерным пультом, микрофонные каналы которого имеют вход для включения функции "кашлюн" (cough).

Характеристики:

• Номинальный уровень входных сигналов -10dBu. Максимальный +2dBu.
• Переключатели «PGM» и «PFL», установленные на задней панели блока, вводят затухание –6dB и –12dB соответственно (при включении обоих - затухание, примерно –15dB).
• При нажатии на кнопку “COUCH 1” и “COUCH 2” на разъеме DB25 контакты 7 и 20 соответственно 8 и 21 замыкаются (сухой контакт 10 Ом), при отпускании- размыкаются. Одновременно на время удержания кнопки на верхней панели блока загорается соответствующий желтый светодиод.
• Для зажигания красного светодиода “MIC ON” необходимо замкнуть контакты 9 и 22 разъема DB25.
• Питание блока +9В подается через разъем mini XLR. При использовании 5-ти контактного разъема для подключения сетевого адаптера контакт 1 – плюс , 4 –минус. При использовании 3-х контактного разъема mini XLR контакт 1 - плюс , 2 – минус. Использование контактов в случае 5-ти контактного разъёма приведено в таблице ниже.

Внимание! Питание присутствует во всех случаях соответственно на контактах 12,13 и 24, 25 разъема DB25.
Внимание! На неиспользуемые контакты разъема DB25 ничего не подавать!

Комплектация:

• 1 х Блок ведущего радио студии ТР-305-2
• 1 х Блок питания типа GS15E-2P1J
• 1 х Паспорт, техническое описание и инструкция по эксплуатации
• 1 х Разъем DB25 вилка с кожухом
