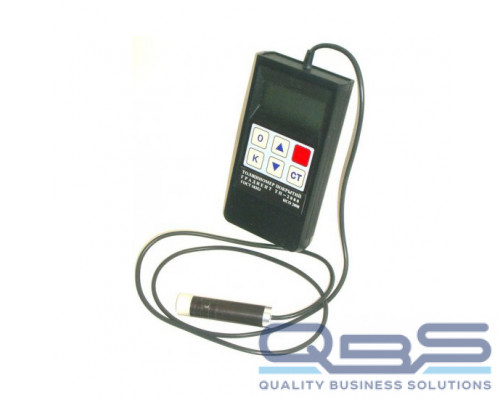

Толщиномер покрытий ГРАДИЕНТ ТП-2000 Н (AL)

Толщиномер покрытий ГРАДИЕНТ ТП-2000 Н(AL) (Модель AL) предназначен измерение толщины диэлектрических полимерных и лакокрасочных покрытий на алюминиевой, медной, титановой и стальной тонкой фольге, на неметаллических конструкциях, а также на дереве, картоне, бетоне, железобетоне, асфальте, кирпиче, пластмассе, стеновых панелях подкладным методом. ГОСТ Р 51694-2003, ИСО 2808.

Отличительные особенности:

• Прибор специальным подкладным методом измеряет толщину диэлектрических и лакокрасочных покрытий на дереве, картоне, бетоне, асфальте, железобетоне, кирпиче, пластмассе, стеновых панелях.

Метод измерения толщины диэлектрических покрытий закладным методом на неметаллических материалах заключается в следующем:

• На неметаллическое основание (дерево, картон, бетон, железобетон, асфальт, пластмасса, стеновые панели), в выбранных и согласованных заранее контрольных точках, приклеивается или устанавливается пищевая алюминиевая фольга толщиной 10 микрон (или более), квадратной формы и размером 25 х 25 мм. Примечание. Возможно в качестве клея использовать наносимый лак или краску.
• Количество мест размещения точек контроля согласовывается испытателями заранее.
• После завершения процесса склеивания алюминиевой фольги с основанием, на поверхность неметаллического изделия наносят покрытие, которое за тем сушат в течение определенного времени в соответствии с требованиями на покрытие.
• Затем в контрольных точках, где была приклеена фольга, измеряют толщину нанесенного покрытия. При этом испытатели считают, что покрытие нанесено на изделие равномерно по всей площади, то есть толщина покрытия на алюминиевой фольге и в других точках изделия должна быть примерно одной и той же.

Толщиномер может применяться в лабораторных, цеховых и полевых условиях.

Технические характеристики

1.1. Управление прибором и обработка результатов измерений выполняется микропроцессором.

1.2. Рабочие условия эксплуатации прибора: температура окружающего прибор воздуха от - 10°С до + 40°С, атмосферное давление 0,1 Мпа, относительная влажность воздуха до 50%.

1.3. Диапазон измерения толщины диэлектрического покрытий на алюминиевой фольге толщины 10 мкм - от 10 мкм до 1000 мкм.

1.4. Диапазон измерения толщины диэлектрического покрытия на немагнитном металле толщины более 100 мкм – от 10 мкм до 2000 мкм.

1.5. Режимы работы толщиномера:

- Установка нуля прибора,

- Калибровка прибора по диэлектрической калибровочной пластине с отклонением по толщине не более ±4 мкм,

- Дискретное измерение толщины покрытия,

- Статистическая обработка измерений - усреднение измерений толщины покрытия. В этом режиме измерения производятся с более высокой точностью - измерения продолжаются до тех пор пока датчик не будет установлен окончательно на поверхность покрытия, при этом величина измерения стабилизируются. В этом режиме включение режима статистической обработки (вычисление средней величины) измерений не возможно.

1.6. Рабочие условия эксплуатации прибора: температура окружающего прибор воздуха от 0°С до + 40°С, атмосферное давление от 84 до 106,7 кпа, относительная влажность воздуха до 50%.

1.7. Температура объекта контроля соответствует температуре окружающего воздуха.

1.8. Расстояние от края датчика до края изделия – не менее 5 мм.

1.9. Величина шероховатости контролируемого покрытия и основания, на которой обеспечивается погрешность измерения толщины, Rz – не более 80 мкм.

1.10. Величина шероховатости контролируемой поверхности покрытия и основания, на которой обеспечивается погрешность измерения толщины, Ra – не более 0,8 мкм.

1.11. Основной погрешности прибора в миллиметрах на алюминиевой фольге не превышает величины ± (0,004 + 0,02h), где h измеряемая величина толщины в миллиметрах.

1.12. Предел допускаемой дополнительной погрешности измерения при изменении температуры окружающего воздуха от нормальной на каждые 5 °С в пределах рабочего интервала температуры – не превышает половины предела допускаемой основной погрешности.

1.13. Предел допускаемой дополнительной погрешности ∆ ш , вызванной наличием шероховатости покрытия или основания, превышающей величину Ra = 0,8 мкм, не превышает величины ∆ ш = ± Rz, где Rz – величина шероховатости в мкм.

1.14. Максимальное количество измерений в режиме усреднения измерений – 128.

1.15. Наличие энергонезависимой памяти.

1.16. Измерения толщины покрытия выводятся на цифровой индикатор с числом разрядов 4 в микронах.

1.17. Радиус кривизны поверхности изделия – не менее 40 мм.

1.18. Предел допускаемой дополнительной погрешности ∆ крив. доп. В микронах, вызванной уменьшением радиуса кривизны менее значения 40 мм не превышает значения определяемого по формуле: ∆ крив. доп. = ∆ осн. Log2 40/a, мкм, где а – радиус кривизны, мм; ∆ осн – предел допускаемой абсолютной основной погрешности, мкм.

1.19. Толщина алюминиевой фольги, на котором возможно измерение толщины покрытия с номинальной погрешностью, составляет не менее 10 ±1 мкм.

1.20. Среднее время наработки на отказ – не менее 50000 ч.

1.21. Установленная безотказная наработка на отказ – 5000 ч.

1.22. Прибор соответствует требованиям техники безопасности по ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.12-75.

1.23. По способу защиты от поражающего электрического тока прибор относится к классу 0 по ГОСТ 12.2.007.0-75.

1.24. Полный средний срок службы – 10 лет.

1.25. Установленный срок службы – 4 года.

1.26. Габариты, вес, 90 х 170 х 40 мм, 300 г.

1.27. Длина кабеля – 1 – 1,2 м.

1.28. Питание – 3 батареи типа АА.

Комплектация

• Прибор с датчиком толщины – 1 шт.
• Набор калибровочных диэлектрических пластин – 1 шт.
• Контрольная алюминиевая фольга без покрытия – 1 шт.
• Образец немагнитного металла основания без покрытия для проведения поверки прибора – 1 шт.
• Руководство по эксплуатации – 1 экз.
• Паспорт – 1 экз.
