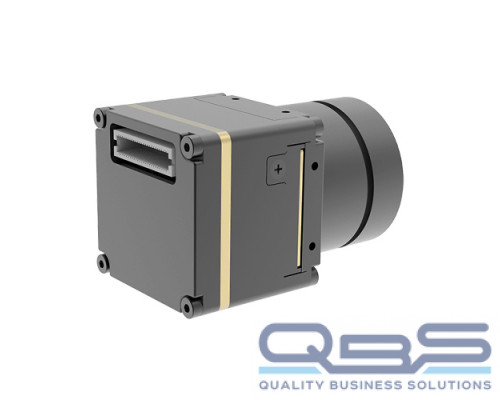

Тепловизионный модуль COIN612R Guide — это неохлаждаемый тепловой модуль серии COIN, который включает в себя детектор пакетов на уровне пластин производства GST, микросхему ASIC для обработки изображений, электромагнитный пороговый затвор с микродвижением и общий оптический интерфейс. Это выгодно OEM-клиентам для вторичной разработки и подходит для разработки и интеграции тепловизора в различные приложения.
COIN 612-R включает в себя инфракрасный тепловой детектор 640×512 @ 12 мкм на уровне пластины (WLP), высокопроизводительную схему обработки сигналов и алгоритм обработки изображений.
Ядро инфракрасной камеры COIN 612-R отличается четким и четким изображением, компактными размерами и низкой стоимостью. Он также имеет дополнительную термографическую функцию с диапазоном измерения от -20 ℃ до 550 ℃ для промышленного измерения температуры.
Его легкие и гибкие функции с различными стандартными отраслевыми интерфейсами делают его выгодным для OEM-клиентов для вторичной разработки и интеграции во все виды инфракрасных тепловизионных камер.
Технические характеристики
| Резолюции | 640x512 |
| Параметры светодиодного экрана | 12мкм |
| Спектральный диапазон | 8~14мкм |
| NETD | ≤50MK |
| Обработка изображений | |
| Частота кадров | 25 Гц/30 Гц |
| Время запуска | <5s |
| Аналоговые видео | / |
| Цифровое видео | RAW/YUV/BT656; USB2.0; поддержка измерение температуры параметр линии |
| В режиме регулировки яркости подсветки | Линейные гистограммы/смешанных |
| Цифровой зум | 1~8X постоянное увеличение, размер шага 1/8 (YUV) |
| Изображение на экране | Черный горячий/Белый горячий/Псевдо цвет |
| Направление изображени | По горизонтали |
| Алгоритм изображения | NUC/3DNR/DNS/DRC/EE |
| Электрические спецификации | |
| Стандартный внешний интерфейс | 30pin_часов |
| Режим связи | RS232-TTL, USB2.0 |
| Напряжение питания | 3,3В±0,1В В постоянного тока |
| Типичная потребляемая мощность | <0,65 Вт |
| Измерение температуры | |
| Диапазон рабочих температур | -10°C~50 °C |
| Измерение температуры выше допустимых пределов | -20°C~150°C, 100°C~550 °C (Настраиваемые) |
| Точности измерения температуры | Более ±3°C или ±3% (типичное значение) |
| SDK | Поддержка ОС Windows/Linux SDK; реализовать видео поток анализ и преобразование в оттенках серого с температурой |
| Физические характеристики | |
| Размеры (мм) | 21x22.3х15.6 (с объективом 9.1mm) |
| Вес | 19.5g±1g (с объективом 9.1mm) |
| Охраны окружающей среды адаптации | |
| Повышенная рабочая температура | -40°C ~ +70 °C |
| Температура хранения | -45°C ~ +85 °C |
| Влажность | 5% около 95%, без конденсации |
| Вибрация | Случайная вибрация до 5,35 GRMS, 3 оси |
| Поражение электрическим током | Полусинусоидальная кривая, 40g/11мс, 3 оси 6 направления |
Комплектация
- Тепловизионный модуль COIN612R Guide
