Name: Tempo 601K-G - тестовый набор для прозвонки кабеля -приобрести за 8641 ₽
Brand: Tempo Communications
Price: 8641 RUB
Availability: InStock

Модель:

14629

Артикул:

GT-601K-G

Производитель:

Tempo Communications

Наличие:

1 шт.

8 641 ₽

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

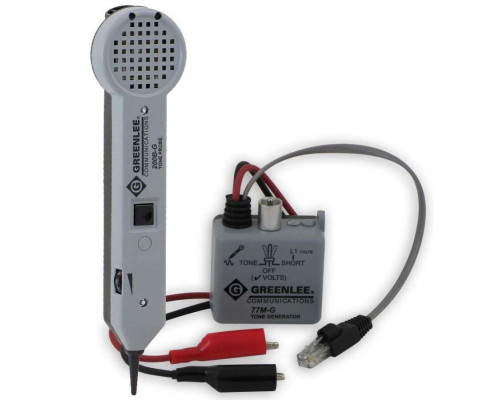

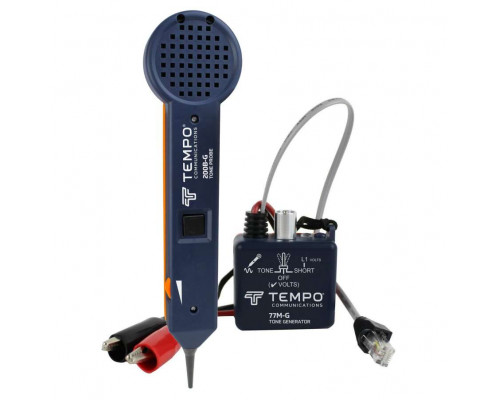

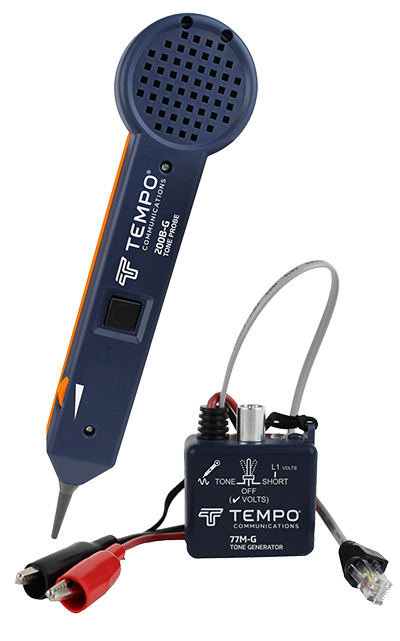

Tempo 601K-G - тестовый набор для “прозвонки” кабеля, отбора кабельных пар в распределительной коробке или муфте, поиска портов на кроссе. Он обладает отличными функциональными возможностями и техническими характеристиками, благодаря которым завоевал доверие пользователей во всем мире. Набор состоит из генератора 77M-G, индуктивного щупа 200B-G и чехла для переноски. Мощность генератора и чувствительность приемника позволяют обеспечить комфортную работу на протяженных аюонентских линиях. Индуктивный щуп имеет два сменных пластиковых наконечника (острый и плоский) не допускающих замыкания жил при идентификации пары.

Основные функции Tempo 601K-G

генерация и прием тонального сигнала (890/960 Гц; +10 дБм);
идентификация пар в многопарном кабеле;
поиск нужной пары в распределительном ящике, кроссе или муфте;
визуальная индикация короткого замыкания жил (целостности линии);
индикация постоянного напряжения в линии;
индикация переменного (звонкового) напряжения в линии;
определение полярности телефонной линии (1 линия);
организация канала служебной связи (подача питающего напряжения 4,6 В для микрофона тестовой телефонной трубки);
громкость динамика: 30 дБ;
защита по напряжению выхода генератора: 52 В;
индикация низкого заряда батареи;
тип наконечников индуктивного щупа: пластиковые (круглый и плоский);
подключение к линии: крокодилы, RJ11

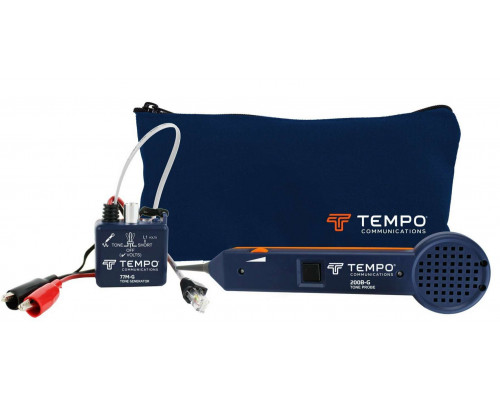

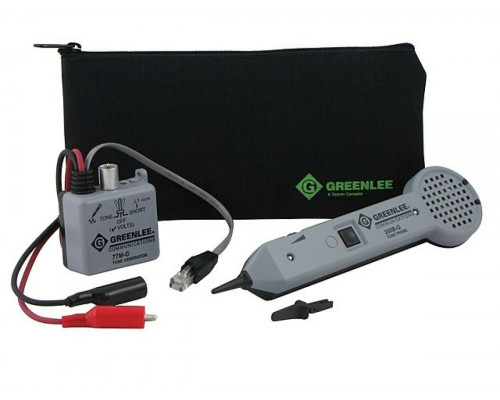

Комплект поставки набора Tempo 601К-G:

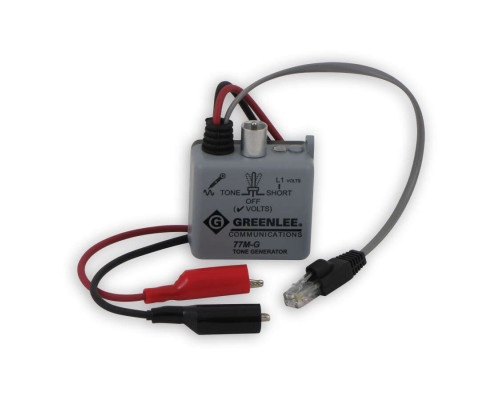

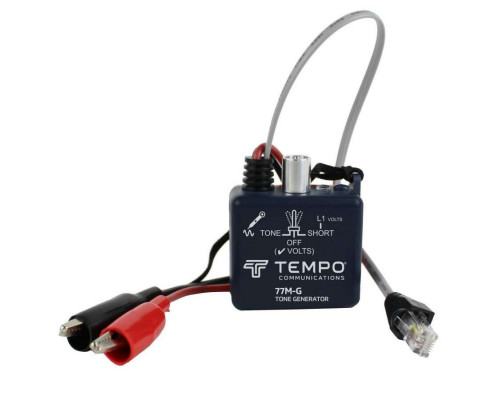

тональный генератор 77M-G - 1 шт

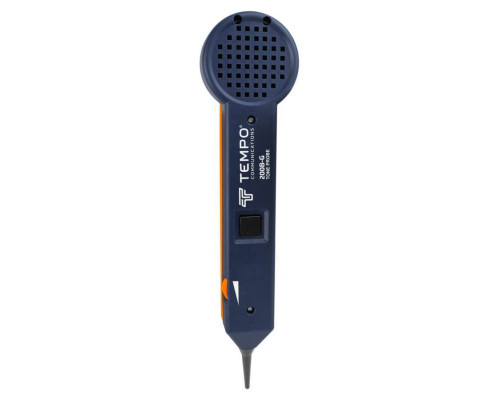

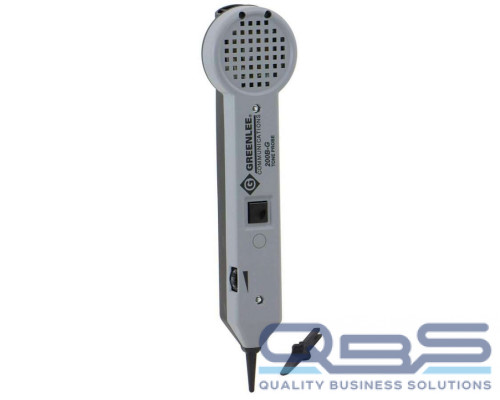

индуктивный щуп 200B-G - 1 шт.
нейлоновый чехол - 1 шт

Технические характеристики тестового набора Tempo 601K-G

Параметр	Значение
Генератор
Напряжение батареи разговора (при 600 Ом)	4,6 В DC
Выходная мощность (при 600 Ом)	+10 дБм
Индикация короткого замыкания (LED)	<10 кОм
Частота сигнала	890/960 Гц
Защита по напряжению	52В DC
Питание	9 В (крона)
Время работы от батареи	50 часов
Температура эксплуатации	0 °C ... 50 °C
Температура хранения	-50 °C ... 75 °C
Габариты	32 х 64 х 57 мм
Вес	128 гр
Индуктивный щуп
Диапазон принимаемых частот	500 Гц – 5 кГц
Коэффициент усиления (номинальный)	30 дБ
Возможность регулировки усиления (громкости)	да
Сопротивление пластикового наконечника	300 Ом
Входной импеданс (номинальный)	100 МОм
Питание	9 В (крона)
Время работы от батареи	50 часов
Температура эксплуатации и хранения	0 °C ... 50 °C
Габариты	231 х 55 х 28
Вес	145 г

Сравнительная таблица тестовых наборов 601K-G, 701K-G, 701K-G/6A

	701K-G	701K-G/6A	601K-G
Модель индуктивного щупа
Щуп 200EP-G	+	+
Щуп 200B-G			+
Характеристики индуктивного щупа
Регулятор громкости	+	+	+
Сигнальный LED индикатор	+	+
Разъем для подключения тестовой телефонной трубки	+	+
Разъем для подключения гарнитуры (с защитой от звуковых колебаний в гарнитуре)	+	+
Разъем для подключения гарнитуры (без защиты от звуковых колебаний в гарнитуре)
Фонарик	+	+
Модель генератора тонального сигнала
Генератор 77HP-G	+
Генератор 77HP-G/6A		+
Генератор 77M-G			+
Характеристики генератора
Звуковой индикатор К.З.	+	+
Световой индикатор К.З.	+	+	+
LED индикатор полярности одной линии			+
LED индикатор полярности 1-й или 2-х тиний одновременно	+	+
LED индикатор целостности цепи	+	+	+
Индикатор подачи сигнала в линию	+	+	+
Индикатор низкого заряда батареи	+	+	+
Автовыключение
Переключатель мелодии сигнала	+	+	+
Количество мелодий	2	2	2
Адаптер RJ 11 - RJ 45	+	+
Клипсы-крокодилы с игольчатой площадкой в клипсах подключения к проводнику		+
Клипсы-крокодилы стандартные	+		+

Основные функции Tempo 601K-G

генерация и прием тонального сигнала (890/960 Гц; +10 дБм);
идентификация пар в многопарном кабеле;
поиск нужной пары в распределительном ящике, кроссе или муфте;
визуальная индикация короткого замыкания жил (целостности линии);
индикация постоянного напряжения в линии;
индикация переменного (звонкового) напряжения в линии;
определение полярности телефонной линии (1 линия);
организация канала служебной связи (подача питающего напряжения 4,6 В для микрофона тестовой телефонной трубки);
громкость динамика: 30 дБ;
защита по напряжению выхода генератора: 52 В;
индикация низкого заряда батареи;
тип наконечников индуктивного щупа: пластиковые (круглый и плоский);
подключение к линии: крокодилы, RJ11

701K-G

701K-G/6A

601K-G

PRO 3000

Индуктивный щуп

Щуп 200EP-G

Принцип работы тестового набора для отбора кабеля:

Для "прозвонки" пары на удаленном конце кабеля, необходимо:

Черный провод генератора подключить к экрану (оболочке) кабеля;
Красный провод генератора подключить к паре, которую необходимо идентифицировать на удаленном конце кабеля;
Включить генератор в положение "Tone"
Развести пары на удаленном конце кабеля на максимально возможное расстояние друг от друга. Увеличение расстояния между парами приведет к уменьшению взаимных наводок и уменьшению вероятности ошибочного определения пары.
Включить индуктивный щуп и поочередно поднести его наконечник к каждой из пар кабеля на удаленной его стороне. Наиболее мощный сигнал будет наблюдаться при приближении щупа к паре, в которую был подан сигнал генератора. Если сигнал хорошо слышен на всех парах - следует уменьшить громкость щупа и повторить измерение.
