СВЯЗЬПРИБОР ТЧ-ПРО служит для проведения измерений параметров каналов тональной частоты (ТЧ) первичных сетей связи, коммутируемой телефонной сети общего пользования (ТфОП). ТЧ-ПРО обеспечивает создание нормированных электрических испытательных сигналов для тестирования каналов связи.

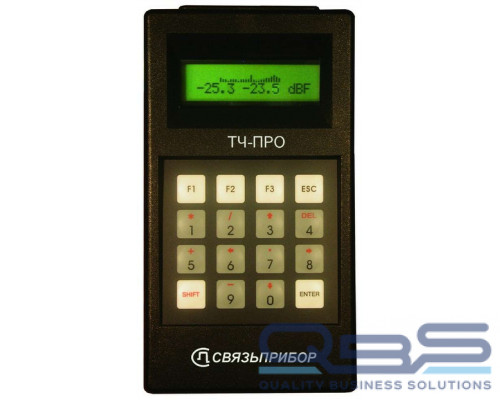

Прибор имеет корпус из ударопрочного пластика с пленочной клавиатурой и жидкокристаллическим экраном. Благодаря своим небольшим размерам и автономности прибор может использоваться в полевых условиях.
Принцип работы СВЯЗЬПРИБОР ТЧ-ПРО
Основными составными частями ТЧ-ПРО являются генераторный и измерительно-анализирующий блоки.
Генераторный блок при анализе каналов связи задает волновую форму сигнала программным путем и обеспечивает следующие режимы генерации:
- режим генерации постоянного по частоте гармонического сигнала с постоянным уровнем - для измерений амплитудных характеристик канала связи, затухания сигнала;
- режим генерации многочастотного сигнала (согласно требованиям Рекомендаций серии "О" МСЭ-Т) - МЧС-генератор - для измерений относительной амплитудно-частотной характеристики (АЧХ).
В каждом режиме генерации номинальные уровни испытательных сигналов и номинальные значения частот гармонических испытательных сигналов задаются дискретно.
Измерительно-анализирующий блок как средство измерений с нормированными метрологическими характеристиками проводит определение следующих параметров и характеристик:
- уровня сигнала
- уровня невзвешенного шума
- уровня псофометрического шума (МСЭ-Т O.41)
- АЧХ (МСЭ-Т, серия "О").
ТЧ-ПРО имеет симметричный относительно "сигнальной земли" генераторный выход и симметричный относительно "сигнальной земли" измерительный вход. Генератор прибора имеет выходной импеданс равный 600 Ом. Входной импеданс измерителя равен 600 Ом.
Прибор автоматически проводит анализ всех полученных результатов и выдает заключение.
Комплект поставки
- Прибор ТЧ-ПРО – 1 шт.
- Комплект измерительных проводов – 1 шт.
- Аккумуляторные батареи типа АА – 4 шт.
- Руководство по эксплуатации – 1 шт.
Технические характеристики СВЯЗЬПРИБОР ТЧ-ПРО
| Автономные измерения | Универсальный вольтметр | |
| измерение напряжения в линии (переменного и постоянного) диапазон измерения (AC+DC) | 0 ÷ 100 В | |
| Точность: | ||
| DC в диапазоне от 0 до 10 В | ±0,2 В | |
| DC в диапазоне от 10 до 90 В | ±1,0 В | |
| DC в диапазоне от 90 до 100 В | ±3,0 В | |
| AC в диапазоне от 0 до 10 В | ±0,2 В | |
| AC в диапазоне от 10 до 50 В | ±3,0 В | |
| AC в диапазоне от 50 до 100 В | ±5,0 В | |
| Переходное влияние | ||
| диапазон измеряемых параметров | 0 ÷ -80 дБ | |
| точность в диапазоне 0 ÷ -69 дБ | 0,5 дБ | |
| точность в диапазоне -70 ÷ -80 дБ | 1 дБ | |
| частоты | 800,1000,1020,1200 Гц | |
| точность задания частоты | 0,5% | |
| выходной уровень | -12, -6, 0 дБм | |
| Рабочее затухание | ||
| диапазон измеряемых параметров | 0 ÷ -60 дБ | |
| точность | 0,5 дБ | |
| частоты | 800,1000,1020,1200 Гц | |
| точность задания частоты | 0,5% | |
| выходной уровень | -12, -6, 0 дБм | |
| Амплитудно-частотная характеристика | ||
| диапазон измеряемых параметров | 0 ÷ -80 дБ | |
| точность | 0,5 дБ | |
| Псофометрический и невзвешенный шум | ||
| диапазон измеряемых параметров | 0 ÷ -80 дБ | |
| точность | 0,5 дБ | |
| Измерения в паре | Измеритель уровня | |
| диапазон измеряемых параметров | +5 ÷ -80 дБм | |
| точность | ±0,5 дБ | |
| Спектр сигнала | ||
| Диапазон измеряемых параметров: | ||
| входной уровень | 0 ÷ 80 дБ | |
| разрешение по частоте | 100 Гц | |
| диапазон частот | 0,3 - 3,4 кГц | |
| точность | ±0,5 дБ | |
| Псофометрический и невзвешенный шум | ||
| диапазон измеряемых параметров | 0 ÷ 80 дБ | |
| точность | ±0,5 дБ | |
| Одночастотный сигнал | ||
| выходной уровень, дБм | -30, -24, -20, -18, -12, -6, 0 | |
| точность задания частоты | 0,5% | |
| Многочастотный сигнал (МЧС) | ||
| выходной уровень, дБм | -30, -24, -20, -18, -12, -6 | |
| Общие характеристики | Габаритные размеры | 180х100х35 мм |
| Вес | 0,7 кг | |
| Рабочая температура | от -10 до +50°С | |
| Питание | батареи АА (4 шт.) | |
