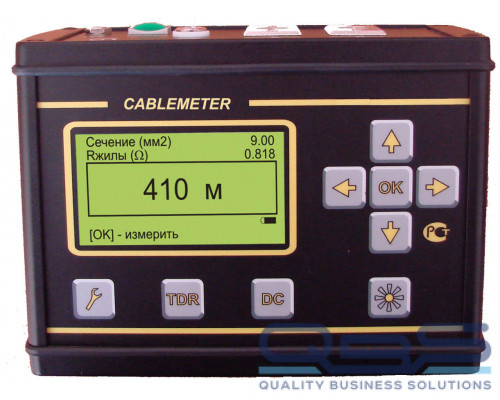

Кабельный прибор СВЯЗЬПРИБОР CableMeter E - это рефлектометр для всех типов силовых кабелей плюс мостовой измеритель с разрешением 0,001 Ом, который позволяет проводить:
- измерение длины кабеля в бухте
- измерение длины проложенного (подземного) кабеля
- сравнение погонного сопротивления с ГОСТ (приемка)
- приемку кабеля.
Особенности СВЯЗЬПРИБОР CableMeter E
- Прибор использует для измерений два метода:
- DC-метод: по сопротивлению жилы на постоянном токе
- TDR-метод: на основе рефлектометра
- Высокая точность за счет 4-х проводной схемы измерений
- Опция измерения проложенного кабеля использует 3-жильную измерительную схему, когда на дальнем конце замыкают 3 жилы проложенного кабеля. Это позволяет избежать ошибки, связанной с качеством контактов и сечением перемычки
- Конструкция сумки предусматривает возможность подключения разъемов, не вынимая прибор из сумки
- Энергонезависимая встроенная память позволяет хранить список из 999 кабелей, проводов, шнуров с их характеристиками и до 100 результатов измерений по каждому их них
- Функция "Список кабелей" позволяет ускорить процесс измерений. Кабель в списке «помнит» свои параметры.
- CableMeter E позволяет измерять:
- длину кабеля в бухте и проложенного кабеля
- погонное сопротивление жилы кабеля
- площадь сечения токопроводящей жилы
- скорость распространения электромагнитных волн вдоль кабеля
- расстояние до локального изменения волнового сопротивления кабеля
- Мостовые измерения:
- датчик температуры, компенсация температуры
- возможность измерения кабелей сечением 0,05 – 500 кв.мм
- задание любых диаметров и сечения жилы
- измерение сечения жилы, коэффициента укорочения.
Панель разъемов СВЯЗЬПРИБОР CableMeter E
Обозначения:
- «12 В» - разъем для подключения внешнего питания
- «POWER» - кнопка включения (выключения) питания
- «t°С» - разъем для подключения датчика температуры
- «A», «B» - разъемы для подключения измерительных проводов для DC метода
- «TDR» – разъем для подключения измерительных проводов для TDR метода
- «CHRG» - индикатор процесса заряда аккумулятора (Charge)
- «USB» - разъем USB для связи с компьютером
Комплект поставки
- Прибор CableMeter E - 1 шт.
- Датчик температуры - 1 шт.
- Сумка для переноски - 1 шт.
- Набор проводов - 1 шт.
- Сетевой адаптер - 1 шт.
- Аккумулятор (встроенный в прибор) - 1 шт.
- Программное обеспечение - 1 шт.
- Руководство по эксплуатации - 1 шт.
Технические характеристики СВЯЗЬПРИБОР CableMeter E
| Параметр | Значение |
| DC метод | |
| Диапазон измерения сопротивления | 0 – 2000 Ом |
| Разрешение по сопротивлению | 1 мкОм |
| Максимальный измерительный ток | не менее 1,5 А |
| Компенсация термо-ЭДС | автоматическое изменение направление тока в соответствии с ГОСТ 7229-76 |
| Погрешность измерения сопротивления | в диапазоне от 0 до 1 Ом: 0,3% + 1 младшая единица + 5 мкОм в диапазоне от 1 до 2000 Ом: 0,1% + 1 младшая единица |
| Диапазон измерения длины | 0 – 10000 м |
| Погрешность измерения длины | (0,1 % + 1 младшая единица) |
| Сечение жилы | 0,001 – 490 мм2 |
| Погонное сопротивление | 0,0200 – 999,0 Ом/км |
| TDR метод | |
| Диапазоны измеряемых расстояний при коэффициенте укорочения 1,5 | 30, 60, 120, 250, 500, 1000, 2 000, 5 000, 10 000, 20 000, 30 000 м |
| Максимальная погрешность определения расстояния1 | 1% |
| Амплитуда зондирующего импульса | не менее 10 В |
| Диапазон установки коэффициента укорочения | 1-7 |
| Общие характеристики | |
| Питание прибора | встроенный аккумулятор Li-Ion 7,2В 4,4 А/ч |
| Время заряда аккумуляторной батареи | 4 ч |
| Потребляемая мощность | не более 5 Вт |
| Размер экрана | 160x80 мм |
| Габаритные размеры | 130х170х85 мм |
| Вес | 1,3 кг |
| Условия эксплуатации приборов | |
| Температура окружающего воздуха | от -20 до +50°С |
| Относительная влажность воздуха | не более 90% при 30°С |
| Атмосферное давление | от 86 до 106 кПа |
_______________
1 Максимальное значение ошибки измерения расстояния наблюдается при работе прибора без растяжки. В этом случае ошибка определяется разрешением графического экрана.
Основные функции СВЯЗЬПРИБОР CableMeter E
В приборе CableMeter E реализованы два метода:
DC метод
измерение сопротивления токопроводящей жилы на постоянном токе и определение по нему длины кабеля
