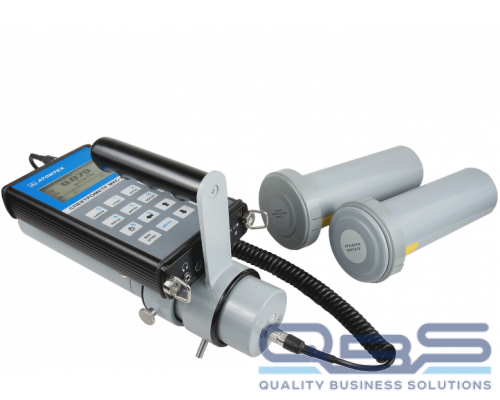

Спектрометр МКС-АТ6101 представляет собой портативный и многофункциональный прибор, предназначенный для идентификации гамма-излучающих радионуклидов природного, медицинского и техногенного происхождения. Дополнительно, в приборе реализованы функции измерения мощности амбиентного эквивалента дозы гамма-излучения, плотности потока альфа и бета-частиц с загрязненной поверхности, а также режим поиска и обнаружения радиоактивных источников. Спектрометр МКС-АТ6101 может использоваться не только в лабораторных и полевых условиях, но также осуществлять обнаружение и идентификацию радиоактивных веществ в подводных объектах, благодаря применению герметичного контейнера. Прибор может быть рекомендован для контроля радиационной обстановки, мониторинга окружающей среды, геологоразведки, а также для применения в атомной промышленности, науке и медицине.
Спектрометр МКС-АТ6101 состоит из внешнего блока детектирования гамма-излучения (БД) на основе сцинтиллятора NaI(Tl) и блока обработки информации (БОИ), а для измерения плотности потока альфа и бета-частиц с загрязненных поверхностей предусмотрена возможность подключения дополнительных внешних блоков детектирования. Счетчик Гейгера-Мюллера, встроенный в БОИ, служит для расширения диапазона измерения мощности амбиентной дозы гамма-излучения, а также для контроля уровня радиации возле оператора.
Для проведения точных и достоверных измерений, в спектрометре МКС-АТ6101 применена система встроенной светодиодной стабилизации энергетической шкалы, которая обеспечивает проверку работоспособности всего тракта в процессе работы, а также автоматическую температурную коррекцию усиления. Программное обеспечение спектрометров позволяет осуществлять управление режимами работы и стабилизации, визуализацию результатов измерений и идентификацию радионуклидов, а также ведение журнала событий. Программное обеспечение блока обработки информации является встроенным и размещается в энергонезависимой части памяти микропроцессора.
Кроме того, для расширения функциональных возможностей спектрометра МКС-АТ6101, разработано специализированное программное обеспечение ПО ATAS, которое предназначено для работы с блоками детектирования (БД) при подключении их ПК. Программное обеспечение позволяет выполнять следующие функции:
- проводить автоматическую установку параметров БД
- проводить измерение энергетического распределения гамма-излучения и выводить его на экран
- проводить анализ и обработку спектров, в том числе и автоматизированную
- проводить измерение активности радионуклидов матричным методом
- проводить идентификацию радионуклидов при наличии библиотек радионуклидов
- протоколировать и выводить на печать результаты измерений и обработки.
Спектрометр МКС-АТ6101 зарегистрирован в Государственных реестрах РФ (№ 32791-14), Украины, Узбекистана, Беларуси и Казахстана. Модификация прибора МКС-АТ6101В отличается применяемым блоком детектирования гамма-излучения и техническими характеристиками.
Технические характеристики, заявленные производителем спектрометров серии МКС-АТ6101 приведены в таблице
| Параметр |
Спектрометр МКС-АТ6101 |
Спектрометр МКС-АТ6101В |
Спектрометр МКС-АТ6101С |
Спектрометр МКС-АТ6101Д |
| Фото прибора | ||||
| Детектор | Сцинтилляционный, NaI(Tl) Ø40x40 мм | Сцинтилляционный, NaI(Tl) Ø63х63 мм | Сцинтилляционный, NaI(Tl) Ø63x63 мм | Сцинтилляционный, NaI(Tl) Ø63х63 мм |
| Блок обработки информации | счетчик Гейгера-Мюллера | счетчик Гейгера-Мюллера | ПК | счетчик Гейгера-Мюллера |
| Диапазон энергий гамма-излучения | 20 кэВ – 3 МэВ | 20 кэВ – 3 МэВ | 20 кэВ – 3 МэВ | 40 кэВ – 3 МэВ |
| Диапазон измерений мощности амбиентной дозы гамма-излучения |
с БДКГ-05 0,01 - 300 мкЗв/ч с БОИ 1 мкЗв/ч - 10 мЗв/ч |
с БДКГ-11 0,01 - 100 мкЗв/ч с БОИ 1 мкЗв/ч - 10 мЗв/ч |
с БДКГ-11М 0,01 - 150 мкЗв/ч с БДКГ-04 0,05 мкЗв/ч - 10 Зв/ч |
с БДКГ-11 0,01 - 100 мкЗв/ч |
| Диапазон измерений плотности потока альфа-частиц 239Pu, мин-1∙см-2 | от 0,5 до 105 | от 0,5 до 105 | - | - |
| Диапазон измерений плотности потока бета-частиц, мин-1∙см-2 | от 3 до 5∙105 | от 3 до 5∙105 | - | - |
| Число каналов для измерения энергетического распределения гамма-излучения | 0-511 | 0-511 | 0-1023 | 0-511 |
| Пределы допускаемой основной относительной погрешности измерения мощности дозы гамма-излучения, % | ±20% | ±20% | ±20% | ±20% |
| Пределы допускаемой основной относительной погрешности измерения плотности потока альфа и бета-частиц | ±20% | ±20% | - | - |
| Относительное энергетическое разрешение для гамма-излучения 137Cs с энергией 662 кэВ, не более | 8,5% | 9,0% | 8,5% | 9,0% |
| Максимальная входная статистическая загрузка спектрометров, с-1, не менее | 5·104 | 5·104 | 1·105 | 5·104 |
| Степень защиты прибора | IP54 по ГОСТ 14254 | IP54 по ГОСТ 14254 | IP54 по ГОСТ 14254 | IP54 по ГОСТ 14254 |
| Время установления рабочего режима | 1 мин | 1 мин | 1 мин | 1 мин |
| Диапазон рабочих температур | от -20 °С до +50 °С | от -20 °С до +50 °С | от -20 °С до +50 °С | от -20 °С до +50 °С |
| Питание | от встроенного блока аккумуляторов | от встроенного блока аккумуляторов | от встроенного блока аккумуляторов | от встроенного блока аккумуляторов |
| Время непрерывной работы при автономном питании от встроенных аккумуляторов | 12 ч | 12 ч | 10 ч | 12 ч |
| Габаритные размеры и масса БОИ, не более |
110х230х38 мм 0,8 кг |
110х230х38 мм 0,8 кг |
- |
110х230х38 мм 0,8 кг |
| Габаритные размеры и масса БДКГ, не более |
БДКГ-05 Ø62х320 мм 1,2 кг. |
БДКГ-11 Ø78х350 мм 1,9 кг. |
450х330х250 мм, 7 кг (в рюкзаке) 625х500х300 мм, 17 кг (в кейсе) |
Ø121х477 мм 4,0 кг. (в кейсе) |
Комплект поставки спектрометра МКС-АТ6101
| Наименование | МКС-АТ6101 | МКС-АТ6101В |
| Блок обработки информации | 1 | 1 |
| Блок детектирования гамма-излучения БДКГ-05 | 1 | - |
| Блок детектирования гамма-излучения БДКГ-11 | - | 1 |
| Контрольная проба (для стабилизации БД) | 1 | 1 |
| Сетевой адаптер (для заряда от электрической сети) | 1 | 1 |
| Кабель для подключения к источнику 12В | 1 | 1 |
| Кабель БД (для подключения БД к БОИ) | 1 | 1 |
| Держатель (для размещения БОИ на БД) | 1 | 1 |
| Ручка, ремень плечевой | 1 | 1 |
| Дипломат упаковочный | 1 | 1 |
| Руководство по эксплуатации | 1 | 1 |
| Дополнительно можно заказать | ||
| блок детектирования альфа-излучения БДПА-01 | ||
| блок детектирования бета-излучения БДПБ-01 | ||
| комплект принадлежностей для подключения БД к USB-порту ПК | ||
| комплект принадлежностей для подключения БД к COM-порту ПК | ||
| прикладное ПО «ATAS» с руководством оператора (для работы при подключении БД к ПК) | ||
| комплект принадлежностей для подключения БДПА-01, БДПБ-01 к COM-порту ПК | ||
| комплект принадлежностей для подключения БДПА-01, БДПБ-01 к USB-порту ПК | ||
| штанга телескопическая 1,7 м (для проведения измерений в труднодоступных местах (БДПА-01, БДПБ-01) | ||
| упаковочный дипломат для хранения и переноски блоков детектирования БДПА-01, БДПБ-01 | ||
