Sony HDCU-3500//U

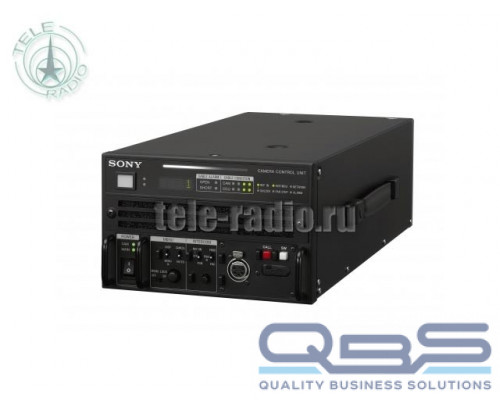

Блок управления Sony HDCU-3500//U

Блок управления HDCU-3500 создан для работы с системными 4K/HD-камерами HDC-3500 и HDC-3500H от Sony. Он оснащен интерфейсами, которые позволяют управлять внешним оборудованием и обеспечивают питание камеры. А благодаря компактной и портативной конструкции, что занимает лишь половину ширины стойки, 3U-блок идеально подходит для внестудийного использования.

Чтобы передавать выходные сигналы 12G-SDI и 4K, требуется дополнительная лицензия ПО HZCU-UHD35. Этот блок управления также обеспечивает работу студийных камер серии HDC по IP-сети с помощью оптоволоконного соединения.

Поддержка протокола TSL UMD версии 5.0 для IP-передачи сигналов световой индикации является стандартной опцией, а настройки меню блока управления можно откорректировать удаленно по сети.

Компактный корпус и производительность

Блок управления полурэкового размера с поддержкой передачи контента в 4K и по IP-сети.

Поддержка передачи сигналов по IP-сети

Дополнительный комплект интерфейса HKCU-SFP50 для передачи сигналов по IP-сети включает поддержку служебной связи и стандарта ST 2110 для трансляции аудио- и видеоконтента в 4K и HD.

Высококачественная передача сигнала на большое расстояние

Если установить дополнительный комплект интерфейса HKCU-SM50, компактный блок управления HDCU-3500 можно будет напрямую подключить к камере HDC-3500 или HDC-3100 с помощью одномодового оптоволоконного кабеля для трансляции 3G-сигнала на большое расстояние (до 10 км), что позволит использовать блок в условиях ограниченного пространства, например в ПТС.

Широкая поддержка камер серии HDC

HDCU-3500 по умолчанию поддерживает не только камеры HDC-3500 и HDC-3100, но и линейку HDC-2500. Более того, с помощью дополнительного аппаратного обеспечения к блоку HDCU-3500 можно подключить флагманскую 4K-камеру HDC-5500.

Меню в веб-браузере

Блоком управления камерами можно пользоваться с помощью меню в веб-браузере. Там доступны настройки импорта и экспорта данных, мониторинг состояния нескольких блоков управления камерами, а также удаленное обновление встроенного ПО, что делает работу с устройством еще удобнее и повышает оперативность.

Запись и передача сигналов по сети в реальном времени

С помощью HKCU-REC55 на блок HDCU-3500 можно записывать прямые трансляции. Файл можно сохранить на USB SSD или в сетевом хранилище в реальном времени во время записи. Таким образом, вы получаете готовый файл на портативном SSD-носителе или в хранилище NAS сразу после съемки.

Смотрите также другие продукты компании SONY.

Характеристики:

Требования к электропитанию
100–240 В перем. тока, 50/60 Гц

Потребляемый ток
4,5 А (макс.)

Рабочая температура
От –10 °C до +40 °C

Температура хранения
От -20 °C до +60 °C

Масса
Прибл. 6,3 кг

ПОДКЛЮЧЕНИЕ К КАМЕРЕ
Оптоволоконный кабель (1)

ТРИАКСИАЛЬНЫЙ КАБЕЛЬ КАМЕРЫ
Нет

СЛУЖЕБНАЯ СВЯЗЬ / СВЕТОВАЯ ИНДИКАЦИЯ / ВХОД-ВЫХОД
D-sub 50-контактный разъем (x1), СЛУЖЕБНАЯ СВЯЗЬ (ПРОИЗВОДСТВО / ЭЛ. СБОР НОВОСТЕЙ), 4 Вт: 0 дБu; RTS: 0 дБu; CC: –14 дБu, PGM, три системы, 0/–20 дБu, СВЕТОВАЯ ИНДИКАЦИЯ (R, G, Y), FLAG

RCP/CNU
8-контактный мультисоединитель (1)

TRUNK
12-контактный (x1)

LAN-COM
8-контактный (x1)

NETWORK TRUNK
8-контактный (x1)

ВХОД-ВЫХОД SDI (1–4)
ВХОД-ВЫХОД 3G/HD/SD-SDI, BNC (x4), 3G-SDI: SMPTE ST424/425 Level-A/B, 0,8 В (размах), 75 Ом, 2,970–2,967 Гбит/с, HD-SDI: SMPTE ST292, 0,8 В (размах), 75 Ом, 1,485–1,4835 Гбит/с

ЭТАЛОН ВХОДА-ВЫХОДА
BNC (x2), проходной выход, HD: SMPTE ST274, трехуровневый сигнал синхронизации, 0,6 В (размах), 75 Ом, SD: Сигнал черного поля со вспышкой (NTSC: 0,286 В (размах), 75 Ом; PAL: 0,3 В (размах), 75 Ω) или NTSC 10F-BB

AC IN (Вход перем. напряжения питания):
100–240 В перем. тока (x1)

SDI RET (1–4)
BNC (x4), 3G-SDI: SMPTE ST424/425, 2,970–2,967 Гбит/с, HD-SDI: SMPTE ST292, 1,485–1,4835 Гбит/с, SD-SDI: SMPTE ST259, 270 Мбит/с

СУФЛЕР и СУФЛЕР 2 / VBS-RET
BNC (2), проходной выход в режиме 1CH, внутреннее отключение при 75 Ω в режиме 2CH, аналоговый сигнал, 1,0 В (размах), 75 Ω

АУДИОВЫХОД CH1, CH2
XLR 3-контактный, штекерный (x2), 0/–20/+4 дБu

ТИП /ABS /EBU
NC (x1), VBS, 1 В (размах), 75 Ом
Формат AES/EBU
VBS/HD и AES/EBU на выбор

ВЫХОД SDI (1–4)
ВЫХОД 3G/HD/SD-SDI, BNC (x4), 3G-SDI: SMPTE ST424/425 Level-A/B, 0,8 В (размах), 75 Ом, 2,970–2,967 Гбит/с, HD-SDI: SMPTE ST292, 0,8 В (размах), 75 Ом, 1,485–1,4835 Гбит/с
SD-SDI: SMPTE ST259, 0,8 В (размах), 75 Ом, 270 Мбит/с, 3G-SDI/HD-SDI/SD-SDI, тип сигнала на выбор

UHD-SDI A, B
ВЫХОД 12G/3G/HD-SDI, BNC (x2)
12G-SDI: SMPTE ST2082, 0,8 В (размах), 75 Ом, 11,88–11,868 Гбит/с
* Для поддержки 12G-SDI требуется установить программное обеспечение HZCU-UHD35.
3G-SDI: SMPTE ST424/425 Level-A/B, 0,8 В (размах), 75 Ом, 2,970–2,967 Гбит/с
HD-SDI: SMPTE ST292, 0,8 В (размах), 75 Ом, 1,485–1,4835 Гбит/с

UHD-SDI C, D
ВХОД-ВЫХОД 12G/3G/HD-SDI, BNC (x2)
12G-SDI: SMPTE ST2082, 0,8 В (размах), 75 Ом, 11,88–11,868 Гбит/с
* Для поддержки 12G-SDI требуется установить программное обеспечение HZCU-UHD35.
3G-SDI: SMPTE ST424/425 Level-A/B, 0,8 В (размах), 75 Ом, 2,970–2,967 Гбит/с
HD-SDI: SMPTE ST292, 0,8 В (размах), 75 Ω, 1,485 Гбит/с и (или) 1,4835 Гбит/с

Аксессуары, входящие в комплект:
Номерные таблички (1 комплект),
Руководство по подготовке к эксплуатации (1),
Руководство по эксплуатации (CD-ROM) (1)
