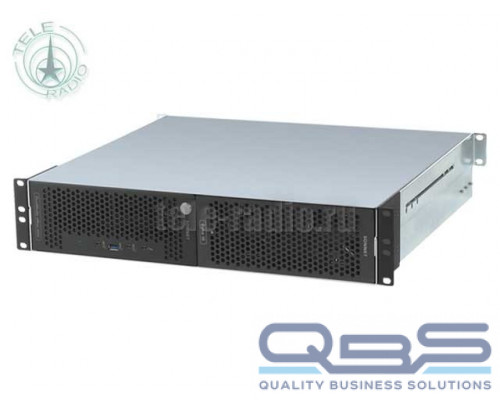

Корпус Sonnet DuoModo xMac mini (Intel/M1) / Echo III
Sonnet DuoModo xMac mini (Intel & M1) / Echo III Rackmount
Рэковый корпус для установки для установки Mac mini и 3х карт PCIe
Предварительно сконфигурированная рэковая система DuoModo xMac mini / Echo III объединяет в себе модуль для установки 1х Mac mini и модуль Echo III для установки до 3х карта PCIe.
Ключевые особенности
Конфигурация системы
- Для Apple Mac mini с архитектурой Intel или M1
Двухмодульный рэковый корпус
- Рэковый корпус с двумя отсеками форм-фатором 2U
- Прочная стальная конструкция
- 19? в ширину x 16,5? в глубину x 3,5? в высоту
- Встроенные напрвляющие для установки в рэковый шкаф глубиной 16-24 дюйма
Модуль xMac
- Надежно удерживает Intel или Apple M1 Mac mini (продается отдельно) в прочной стальной раме
- Открытый доступ к портам компьютера на задней панели
- Встроенная док-станция Thunderbolt 3
- Четыре порта на фронтальной панели включают один порт Thunderbolt 3 (40 Gbps), 2х порта USB 3.2 Type-C (10 Gbps) и 1х порт USB 3.2 Type A (10 Gbps)
- Два внутренних разъема для SSD-накопителей M.2 NVMe — добавьте до 16 TB (SSD-накопители продаются отдельно)
- Один внутренний порт USB 3.2 Type A (10 Gbps) для безопасного подключения iLok USB-A, флэш-накопителей или USB-накопителей с питанием от шины
- Внутренний порт Thunderbolt 3 (40 Gbps) для подключения док-станции к Mac mini
- Два тихих вентилятора с регулировкой по скорости и температуре
- Кабель питания в комплекте
- Кабель Thunderbolt 3 (40 Gbps) в комплекте
Модуль Echo III для установки плат
- Три универсальных слота PCIe
- 1 разъем x16 плюс 2 разъема x8 PCIe
- Поддержка трех полноразмерных Thunderbolt-совместимых карт PCIe без графического процессора (см. Поддерживаемые карты PCIe в формате PDF)
- AVID QUALIFIED — поддерживает до карт Avid Pro Tools | HDX PCIe карт
- Встроенный блок питания 400 Вт с разъемом вспомогательного питания 75 Вт
- Автоматическое включение и выключение с подключенным компьютером
- 2х вентилятора Noctua с регулируемой температурой и регулируемой скоростью, уровень шума — 17 дБА
- 2х порта Thunderbolt 3
- Интерфейс Thunderbolt 3 40 Gbps обеспечивает 2750 МБ/с полосы пропускания PCIe для установленных карт PCIe
- Кабель питания в комплекте
- Кабель Thunderbolt 3 (40 Gbps) в комплекте
- Фиксатор разъем ThunderLok 3 в комплекте
