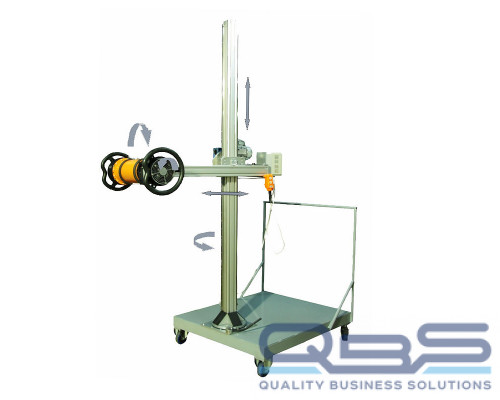

АРИОН ШСУ-2У — усиленная модификация штатив-манипулятора АРИОН ШСУ-2, предназначенная для позиционирования рентгеновских аппаратов, масса излучателей которых превышает 60 кг. Изготавливается под различные типы аппаратов: РПД, Eresco, Baltospot, Site-X, Bosello, Isovolt, РАП и т. д.
Штатив-манипулятор представляет собой платформу со стойкой и размещенной на ней стрелой. Конструкция модели ШСУ-2У имеет усиленную стойку, усиленную раму платформы и колеса. Задние (поворотные) колеса платформы оснащены тормозным механизмом для их блокировки и фиксации положения штатив-манипулятора.
Вертикальное перемещение стрелы осуществляется мотор-редуктором с частотным приводом и управляется с помощью выносного пульта управления. Горизонтальное движение стрелы, поворот закрепленного на стреле излучателя в вертикальной и относительно горизонтальной плоскости осуществляется с помощью ручных механизмов. Стойка штатива у своего основания также имеет ручной поворотный механизм с фиксатором.
По специальному заказу возможны варианты исполнения штатив-манипулятора АРИОН ШСУ-2У с различными степенями свободы, уровнями автоматизации и диапазонами перемещений рентгеновского аппарата.
Технические характеристики
| Габаритные размеры с минимальным выносом стрелы (без крепления р/а и ложемента для кабеля) (Д × Ш × В), мм | 1420 × 950 × 2620 |
| Габаритные размеры с минимальным выносом стрелы с установленным ложементом для кабеля с жесткой фиксацией сверху стойки (Д × Ш × В), мм | 1420 × 950 × 2690 |
| Габаритные размеры с минимальным выносом стрелы с установленным ложементом для кабеля с роликовым перемещением (Д × Ш × В), мм | 1420 × 950 × 2800 |
| Габаритные размеры с максимальным выносом стрелы (без крепления р/а и ложемента для кабеля) (Д × Ш × В), мм | 2110 × 950 × 2620 |
| Габаритные размеры штатива без стрелы (без ложемента для кабеля) (Д × Ш × В), мм | 1200 × 950 × 2620 |
| Максимальное горизонтальное расстояние от переднего торца платформы до оси излучателя рентгеновского аппарата, мм | зависит от модели р/а |
| Клиренс платформы, мм, не менее | 160 |
| Максимальное число степеней свободы штатива для перемещения рентгеновского излучателя, шт. | 5 |
| Конструкция системы крепления, мм | зависит от модели р/а |
| Максимальное горизонтальное расстояние от переднего торца платформы до центра источника излучения высоковольтного блока рентгеновского аппарата | зависит от модели р/а |
| Ход перемещения стрелы в горизонтальной плоскости, мм | 850 |
| Ход перемещения стрелы в вертикальной плоскости, мм | 1980 |
| Угол вращения рентгеновского аппарата в вертикальной плоскости, град. | 360 |
| Угол вращения стойки штатива относительно собственной оси, град. | 360 |
| Высота расположения центра подъемного механизма, мин., мм | 470 |
| Высота расположения центра подъемного механизма, макс., мм | 2425 |
| Номинальная скорость подъема/опускания, мм/с | 25 |
| Время плавного разгона до номинальной скорости, с | 3 |
| Грузоподъемность платформы, кг | 400 |
| Максимальная масса излучателя рентгеновского аппарата, кг | 120 |
| Масса штатива-манипулятора, кг | 250 |
В таблице приведены общие значения технических характеристик. В зависимости от исполнения изделия по конкретному ТЗ заказчика значения могут меняться.
