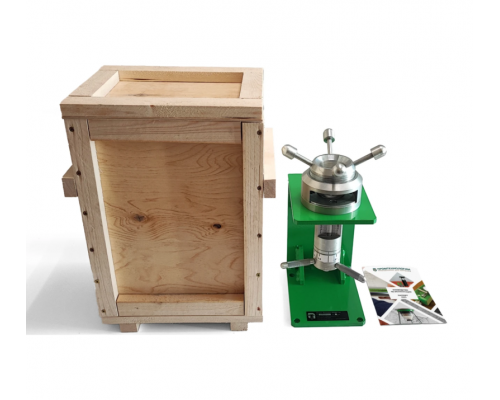

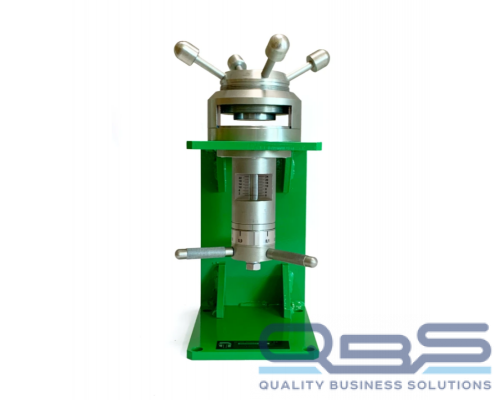

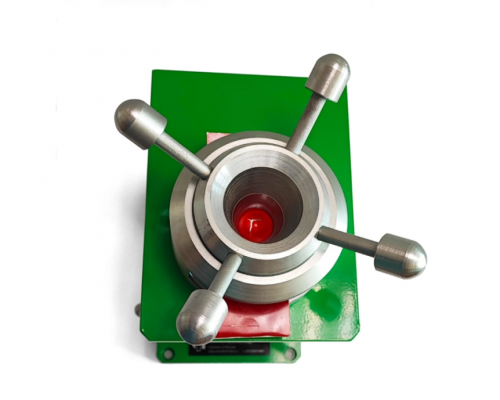

Штамп Эриксена ПРОМТ Э-1 НТЦ Промтехнологии

Производителем серия приборов Константа для контроля защитных покрытий разделена на 2 модельных ряда –Константа К5для измерений большинства покрытий на любом материале иКонстанта К6Цдля измерения слоя металла, нанесённого гальваническим способом.

Толщиномер покрытий Константа К5– это универсальный измерительный прибор с большим выбором сменных преобразователей как для контроля толщины защитных покрытий всех типов, так и для диагностики основных параметров внешней среды: Т˚С (температуры) и φ (влажности).

Константа К5 позволяет проводить измерения:

• диэлектрических и электропроводящих неферромагнитных защитных слоев до 10 мм на электропроводящем металле с магнитными свойствами с использованием индукционных преобразователей ИД;
• специализированных антикоррозионных покрытий (бетон, асфальт, битум) из неферромагнитных изоляционных материалов толщиной до 120 мм на магнитных металлах основаниях с датчиком ДА;
• изоляции из диэлектрических материалов толщиной до 2 мм на неферромагнитных электропроводящих материалах с применением датчиков ПД, основанных на параметрическом методе измерений;
• размер изоляционного слоя из неферромагнитных материалов, нанесенного на внутренних частях трубопроводов из металла, с подключенным датчиком ИД;
• слоя диэлектрика на внутритрубных поверхностях из немагнитного материала с применением преобразователей ПД;
• контроль толщины электропроводящих неферромагнитных материалов до 120 мкм на ферромагнитных основаниях с применением датчиков ФД3-1,8, ФД3- 0,2;
• шероховатости плоскости основания и параметра глубины пазов и проточек с применением датчика ДШ до 300 мкм;
• температуры от минус 40 до плюс 85 градусов на поверхности металла посредством термопары в преобразователе КД;
• контроль температурного режима окружающего воздуха до +70 градусов и его относительной влажности до 90%, а также точки росы с помощью датчика ДВТР.

Точечная индикация температуры в определенном месте на поверхности изделий, а также таких параметров, как точка росы, температура среды, влажность воздуха, с получением разности температуры на поверхности металла посредством датчика ДКУ.

На отечественном рынке приборов НК по диагностике защитных изоляционных покрытий, аналогов по техническим параметрам и диапазонам измерений у толщиномера Константа К5 на данный момент нет.

Толщиномер Константа К5 позволяет проводить контроль металлических покрытий, нанесенных разными методами, на любых подложках.

• Никель электролитический на ферромагнитной подложке из нержавеющей стали
• Цинк, медь и их сплавы, олово, хром, кадмий и серебро на ферромагнитной нержавеющей стали
• Гальваническая медь и серебро, золото, платина на соединениях из титана, алюминии и его сплавах, латуни, бронзе с σ≦35...30 МС/м
• Плакированный алюминий на алюминиевых соединениях (Д16, АМГ и т.д.)
• Никель электролитический на диэлектриках и неферромагнитных материалах (медь, латунь, бронза, алюминий и его сплавы, титановые сплавы, легированные нержавеющие стали и т.д)
• Химический никель, фосфатирование на магнитной нержавеющей стали
• Олово и его сплавы, хром на меди и медных сплавах, сплавах титана и алюминия
• Цинк, кадмий на основании из бронзы, меди и латуни
• Слой химического никеля на алюминии и титане и их сплавах
• Покрытие из меди на диэлектриках (полиметилметакрилате, гетинакс и т.д)

Толщиномер покрытий Константа К5 обеспечивает:

• Получение точной информации при совмещении разных методов измерений;
• Большой выбор датчиков из износостойких материалов со встроенной системой обработки данных, исключающей возникновение погрешности во время работы из-за возможного износа конструкции;
• Легкое и быстрое измерение, с последующей обработкой результатов с использованием эргономичной клавиатуры с удобным расположением кнопок и полноцветного TFT-экрана;
• Контроль с параметром допуска в мм или мкм и измерений с усреднением значений;
• Хранение результатов работы в памяти толщиномера, разбитой на ячейки, кол-во которых ограничено и равно 500;
• Отсутствие зависимости показаний от температурных условий и времени работы с прибором;
• Осуществление контроля с допустимой погрешностью в 2% на изделиях со значением шероховатости не более Rz=400 мкм, на деталях малогабаритных и внутри полых конструкций;
• Сохранность градуировочных зависимостей для конкретных датчиков путем сохранения их во внутренней памяти самих датчиков, что позволяет избежать настройки прибора на предприятии при замене преобразователей взамен утраченных;
• Эффективное энергосбережение при простое или долгом бездействии прибора, отключив подсветку индикатора или полное выключение толщиномера К5, спустя 3 минуты с последнего действия.

Число измерений, которое гарантирует производитель, при работе с прибором Константа К5 и преобразователями, с учетом класса обработки места диагностики:

• Датчики из серии ИД и ПД (кроме ПД0), а также ФД1 – 0,015 млн. измерений при 6 классе обработки поверхности;
• ПД0 – 10 тыс. касаний рабочей плоскостью поверхности изделия, не ниже 7 класса качеством обработки;
• ФД3 (съёмный колпачок, идущий в комплекте) – от 0,015 млн. контактов с поверхностью, качество обработки которой не ниже 5 класса;
• ДА и ДШ не менее 15 000 измерений;
• остальных преобразователей – 1 год со дня ввода в эксплуатацию.

Износ контактной плоскости преобразователя происходит при работе с толщиномером К5 на плохо обработанной или сильно загрязненной поверхности. У особо чувствительных датчиков серии ИД при превышении допустимого уровня износа, увеличивается вероятность образования дополнительной погрешности измерений. Заводом установлен следующий диапазон допуска:

• У ИД0К, ИД0/90, ИД0Т до 15 мкм
• У ИД1, ИД1-0,3, ИД1Т до 40 мкм
• У ИД2, ИД2Т до 80 мкм
• У ИД3, ИД3Т, ИД4, ИД5 до 160 мкм

Задолго до полного износа защитного слоя на дисплее появится сообщение о предупреждении пользователя о смене преобразователя. После информирования о скором истирании протектора датчика Константы К5, следует выслать его производителю оборудования для проведения диагностики и тех. обслуживания или получить ему замену.

Помимо преобразователей для работы с толщиномером Константа К5 понадобятсямеры толщин, образцы покрытия и шайбы, имитирующие основания.

• Мера толщины выполнена в виде прямоугольной пленки размерами 25х40 мм и толщиной от 10 мкм до 2000 мкм
• Мера из оргстекла выглядит как шайба диаметром 40 мм и толщинами от 0,3 мм до 10,0 мм
• Мера из капролона трех размеров по высоте 20, 30 и 50 мм
• Образец с гальваническим покрытием (кроме электролитического никеля) на шайбе-цилиндре из ферромагнитного материала
• Образец с напылением электролитического Никеля (Ni) на металлической шайбе
• Образец гальванического покрытия на основании из цветного металла

Металлическое основание из стали ст20 или алюминия Д16Т в виде шайбы диаметром 40 мм.

Многофункциональные и портативные толщиномеры покрытий Константа произведены на территории РФ, официально внесены в госреестры России и Беларуси, являются самыми востребованными контрольно-измерительными приборами по изоляции, защищающей поверхности от воздействия окружающей среды.
