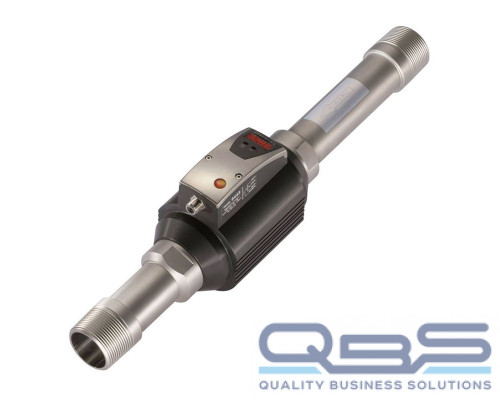

Счетчик сжатого воздуха Testo 6443 — это компактный прибор для стационарной установки в пневмосистемах с воздухопроводами диаметром DN 40 и давлением до 16 бар. Яркий дисплея упрощает считывание информации. Аппарат используется для контроля систем сжатого воздуха - энергетические установки, компрессионные аппараты и т.д.
Достоинства
Установка непосредственно в трубопровод.
Обогреваемый стеклянный сенсор.
Цифровой дисплей.
Переключаемые выходы.
Диапазон измерений - 1.3 до 410 нм³/ч.
Точность - до 6% измеряемого значения, до 0.6% конечного значения.
Единицы измерения - нм³/ч, нл/мин, нм³, °С.
Сумматор для определения общего потребления.
Защита от пыли и влаги по стандарту IP65.
Функциональные возможности Testo 6443
Крепить счетчик можно в любом месте системы - входы, линии, точки выдачи и т.д. Для этого прибор снабжен разъемами с внешней резьбой диаметра 1.5”. К ним напрямую подключаются отводящие и приводящие трубки. Такой тип соединения обеспечивает более точные показатели, т.к. вычисления делаются не по косвенным признакам, а по непосредственным измерениям.
4-разрядный знаково-цифровой дисплей счетчика сжатого воздуха Testo подходит для оперативного и наглядного контроля. Настройка осуществляется двумя клавишами на фронтальной панели - ими задаются единицы измерения, выбор выходов и т.д. Также предусмотрен сумматор, вычисляющий общее потребление сжатого воздуха.
Стеклянный обогреваемый сенсор не имеет подвижных частей, отличаясь от лопастных расходометров увеличенным сроком службы и износостойкостью.
Выходы служат для интеграции Testo 6443 в производственные системы, центральных баз данных и работы в качестве вместе с сигнальными устройствами. На выбор представлены импульсный, аналоговый и переключаемые варианты.
Корпус выполнен по классу IP65 - мельчайшие частицы пыли и струи воды безопасны для прибора. Счетчик защищен от скачков напряжения и короткого замыкания. Энергонезависимая память исключает случайную утерю данных при сбоях питания или перезагрузке устройства. Измеритель внесен в Государственный реестр СИ РФ, что позволяет использовать полученные данные для официальных отчетов и инспекции.
Технические характеристики
| Testo 6443 | |
|---|---|
| Диаметр трубы | DN 40 (для труб 1 1/2“) |
| Диапазон измерения (1:300) | 1.3 до 410 нм³/ч |
| Максимальное отображаемое значение | 492 нм³/ч |
| Крепление: резьба (с двух сторон) / материал | R1 1/2, Нержавеющая сталь 1.4401 |
| Длина трубы для измерений | 475 мм (короткая резьба с двух сторон) |
| Вес | 3.0 кг |
| Сенсор | Обогреваемый сенсор со стеклянным покрытием |
| Погрешность | для классов сжатого воздуха (ISO 8573: частицы - влажность - масло) 1 -4-1: ±3% от изм. значения ±0.3% от конечного значения для классов сжатого воздуха (ISO 8573: частицы - влажность - масло) 3-4-4: ±6% от изм. значения ±0.6% от конечного значения |
| Быстродействие | < 0.1 сек (для параметра затухания = 0), задержка через меню (0 с до 1 с) |
| Отображаемая температура | 0... +60 °С, погрешность ±2К |
| Дисплей, управление | 4-цифровой буквенно-цифровой индикатор, две кнопки управления, меню управления, LED (4х зеленых для физ. единиц, Зх желтых для “отображение х 1,000яили режима переключения) |
| Единицы отображения | нм³/ч, нл/мин, нм³, °С (выбираемые единицы через зеленый LED) |
| Электрические подключения | М12х1 разъем, нагрузка 250 мА, защита от короткого замыкания (синхронизирована), защита от обратной полярности, защита от перезгрузки Testo рекомендует кабель (принадлежность) № заказа 0699 3393 |
| Электропитание | 19...30 VDC, потребление тока < 100 мА |
| Выходные сигналы | Через меню управления, 4 комбинации параметров, см. стр. 6 |
| Импульсный выход | Счетчик потребления (значение доступно после перезагрузки или потери напряжения из-за неудаляемого хранения), значения 0.001 ...1,000,000 м³, длительность импульса 0.02с... 2 с, 24 VDC уровень |
| Аналаговый выход | 4...20 мА (4-х проводной), макс. нагрузка 500 Ом, свободная градуировка от 0 до конца измерительного диапазона |
| Переключаемые выходы | 2 переключаемых выхода, параметризуемые, (зависимые от потребления или объемного расхода, зависимые/независимые от времени от времени, открытые, закрытые, гистерезис, окно), с максимальной нагрузка 19...30 VDC или 250 мА каждый, статус переключения отображается черезю2 LED |
| Условия процесса | 0...+60 6С, PN 16, ОВ < 90 %ОВ, качество воздуха ISO 8573: рекомендуемый класс 1-4-1 |
| Температура окр. среды | 0...+60°С |
| Температура хранения | -25...+85°С |
| Контакт со средой | Материал нерж. сталь 1.4301 или 1.4401 (см. выше), РЕЕК, полиэстр, анодизированный алюминий, керамика |
| Корпус | РВТ (GF 20%), литой под давлением цинк, IP65 / III |
| ЕМС | В соответствии с 89/336 EWG |
