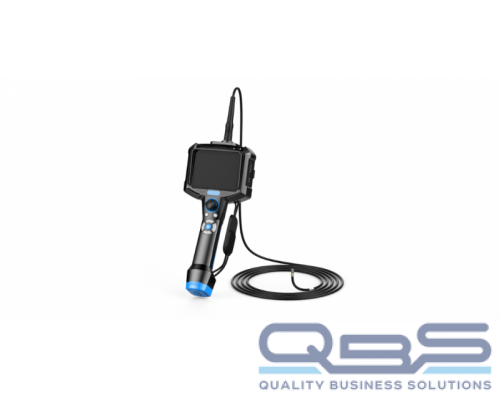

SATEKO U-M501 Универсальный эндоскоп

Характеристика

Значение

Размеры

160х460х90 мм (модуль управления с монитором)

420х520х220 мм (кейс для транспортировки и хранения)

Вес

1,26 кг (модуль управления с монитором)

6,5 кг (с кейсом для транспортировки и хранения)

Экран

Диагональ экрана 5 дюймов (12,7 см). IPS матрица с улучшенной цветопередачей. Промышленное исполнение.

Разрешение экрана

640×480 точек

Управление артикуляцией

Рычаг с электрическими сервоприводами обеспечивает вращение камеры на 360⁰

Сброс настроек предыдущего наблюдения

Осуществляется автоматически

Тонкая настройка получаемого изображения

Возможна при фиксации угла артикуляции

Функции

Запись фото, видео, управление подсветкой, блокировка и точная настройка, приблизительные измерения

Хранилище данных

Высокосортная TF карта ёмкостью до 16Gb

Порты обмена данными

Интерфейс для TF карты, TVOUT сигнальный интерфейс, интерфейс для заряда батарей, Mini USB интерфейс

Батарея

Две сменные литиевые батареи типа 18650

Время автономной работы

До 4 часов (в зависимости от условий окружающей среды)

Время заряда батарей

До 4 часов

Питание от сети

100-240В (50/60 Hz)

Режим экономии энергии

Есть

Автовыключение

Опции: Выключено, 3 мин, 5 мин, 9 мин.

Управление подсветкой

4 уровня управления подсветкой

Фиксация угла артикуляции во время наблюдения

Осуществляется соответствующей кнопкой

Условия эксплуатации

-10℃~50℃ при относительной влажности ≤ 75%

Условия хранения

-10℃~40℃ при относительной влажности ≤ 75%

Характеристика

Значение

Диаметры зондов

3.9±0.1 мм

6.0±0.1 мм

Доступные длины зондов

1 – 5 м

1 – 8 м

Уровень подсветки

6.000 lux

20.000 lux

Угол зрения камер

110°

80°

Угол артикуляции дистального конца

Максимальный 170±10°

Минимальный 100±10° (зависит от длины зонда)

Количество эффективных пикселей

Для камер прямого обзора 450.000 пикс.

Доступные глубины резкости

7-80 мм*

Направление вращения камеры (дистального конца)

Электронное вращение на 360°

Материал оплётки зонда

Вольфрамовая водонепроницаемая оплётка

Класс защиты

IP67

Условия эксплуатации

-20℃~70℃ при относительной влажности ≤ 85%

Характеристика

Значение

Операционная система

Многозадачная операционная система реального времени

Пользовательский интерфейс

Иерархическая система выпадающих меню с навигацией

Управление файлами

Демонстрация фото, проигрывание видео, переименование файлов, удаление, форматирование, блокировка

Ротация / отражение изображения во время наблюдения

Ротация на 180⁰, отражение, сохранение

Увеличение фото / видео во время наблюдения

4-х кратный цифровой зум, сохранение

Остановка кадра при просмотре видео

Осуществляется нажатием кнопки "пауза" на сенсорном экране

Указание даты и времени съёмки фото / видео

Может быть включено / выключено

Возможность проведения относительных измерений

При использовании измерительной насадки на камеру зонда и режиме просмотра "сетка".

Форматы записи фото

JPEG, JPG, PNG

Разрешение записи фото

На выбор: 640×480 и 320×240

Формат записи видео

AVI

Разрешение записи видео

На выбор: 640×480 и 320×240

Запись звука при записи видео

Может быть включено / выключено по желанию пользователя

Дополнительные эффекты при записи фото / видео

Сохранение фото / видео в черно-белом формате

Передача данных

Через интерфейс Mini USB

Язык интерфейса

Русский

Вывод изображения на дополнительное устройство (монитор, телевизор)

Через порт TVOUT

Обновление программного обеспечения

Производится в сервисном центре ГК SATEKO

U-M5.0.1-3.9.D-5.0-(7-80)

Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем58" с 4-х сторонней артикуляцией 110±20ᵒ, камера диам. 3.9±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 110°±5°, 6000 lux, длина зонда 5 м в кейсе

U-M5.0.1-3.9.D-4.0-(7-80)

Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 5" с 4-х сторонней артикуляцией 120±20ᵒ, камера диам. 3.9±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 110°±5°, 6000 lux, длина зонда 4 м в кейсе

U-M5.0.1-3.9.D-3.0-(7-80)

Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 5" с 4-х сторонней артикуляцией 120±20ᵒ, камера диам. 3.9±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 110°±5°, 6000 lux, длина зонда 3 м в кейсе

U-M5.0.1-3.9.D-2.0-(7-80)

Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 5" с 4-х сторонней артикуляцией 150±20ᵒ, камера диам. 3.9±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 110°±5°, 6000 lux, длина зонда 2 м в кейсе

U-M5.0.1-3.9.D-1.5-(7-80)

Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 5" с 4-х сторонней артикуляцией 170±20ᵒ, камера диам. 3.9±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 110°±5°, 6000 lux, длина зонда 1,5 м в кейсе

U-M5.0.1-3.9.D-1.0-(7-80)

Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 5" с 4-х сторонней артикуляцией 170±20ᵒ, камера диам. 3.9±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 110°±5°, 6000 lux, длина зонда 1 м в кейсе

U-M5.0.1-6.0.D-1.0-(7-80)

Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 5" с 4-х сторонней артикуляцией 170±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 80°±5°, 24.000 lux, длина зонда 1 м в кейсе

U-M5.0.1-6.0.D-1.5-(7-80)

Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 5" с 4-х сторонней артикуляцией 170±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 80°±5°, 24.000 lux, длина зонда 1,5 м в кейсе

U-M5.0.1-6.0.D-2.0-(7-80)

Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 5" с 4-х сторонней артикуляцией 150±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 80°±5°, 24.000 lux, длина зонда 2 м в кейсе

U-M5.0.1-6.0.D-3.0-(7-80)

Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 5" с 4-х сторонней артикуляцией 120±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 80°±5°, 24.000 lux, длина зонда 3 м в кейсе

U-M5.0.1-6.0.D-4.0-(7-80)

Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 5" с 4-х сторонней артикуляцией 120±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 80°±5°, 24.000 lux, длина зонда 4 м в кейсе

U-M5.0.1-6.0.D-5.0-(7-80)

Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 5" с 4-х сторонней артикуляцией 110±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 80°±5°, 24.000 lux, длина зонда 5 м в кейсе

U-M5.0.1-6.0.D-8.0-(7-80)

Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 5" с 4-х сторонней артикуляцией 100±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 1024*768 pix, DOF (7-80мм), FOV 80°±5°, 24.000 lux, длина зонда 8 м в кейсе

U-M5.0.1-6.0.2S-1.0-(2 sides)

Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 5" с 4-х сторонней артикуляцией 170±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 100°±5°, 24.000 lux, боковой обзор, CMOS 720*576 pix, DOF (3-30мм), FOV 90°±5°, 15.000 lux, длина зонда 1 м в кейсе

U-M5.0.1-6.0.2S-1.5-(2 sides)

Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 5" с 4-х сторонней артикуляцией 170±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 100°±5°, 24.000 lux, боковой обзор, CMOS 720*576 pix, DOF (3-30мм), FOV 90°±5°, 15.000 lux, длина зонда 1,5 м в кейсе

U-M5.0.1-6.0.2S-2.0-(2 sides)

Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 5" с 4-х сторонней артикуляцией 150±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 100°±5°, 24.000 lux, боковой обзор, CMOS 720*576 pix, DOF (3-30мм), FOV 90°±5°, 15.000 lux, длина зонда 2 м в кейсе

U-M5.0.1-6.0.2S-3.0-(2 sides)

Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 5" с 4-х сторонней артикуляцией 120±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 100°±5°, 24.000 lux, боковой обзор, CMOS 720*576 pix, DOF (3-30мм), FOV 90°±5°, 15.000 lux, длина зонда 3 м в кейсе

U-M5.0.1-6.0.2S-4.0-(2 sides)

Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 5" с 4-х сторонней артикуляцией 120±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 100°±5°, 24.000 lux, боковой обзор, CMOS 720*576 pix, DOF (3-30мм), FOV 90°±5°, 15.000 lux, длина зонда 4 м в кейсе

U-M5.0.1-6.0.2S-5.0-(2 sides)

Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 5" с 4-х сторонней артикуляцией 110±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 100°±5°, 24.000 lux, боковой обзор, CMOS 720*576 pix, DOF (3-30мм), FOV 90°±5°, 15.000 lux, длина зонда 5 м в кейсе

U-M5.0.1-6.0.2S-8.0-(2 sides)

Видеоэндоскоп универсальный с гибким зондом в вольфрамовой оплётке с базовым модулем 5" с 4-х сторонней артикуляцией 100±20ᵒ, камера диам. 6.0±0,1 мм, прямой обзор, CMOS 720*576 pix, DOF (7-80мм), FOV 100°±5°, 24.000 lux, боковой обзор, CMOS 720*576 pix, DOF (3-30мм), FOV 90°±5°, 15.000 lux, длина зонда 8 м в кейсе
