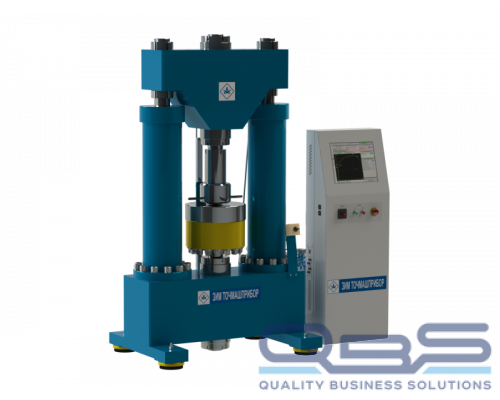

РМ–160УМ1 Испытательная машина универсальная

Параметры и размеры

Величина

Наибольшая предельная нагрузка, кН, не менее

±1600

Наименьшая предельная нагрузка, кН, не более

±16

Класс точности

0,5; 1

Тип привода

сервогидравлический

Тип конструкции

вертикальная; двухцилиндровая; напольная; не требует фундамента

Максимальная высота рабочего пространства (расстояние между торцами крепления оснастки для испытаний болтов и гаек), с учетом общего хода подвижной траверсы, мм, не менее

800

Ширина рабочего пространства, мм, не менее

500

Установочный ход подвижной траверсы, мм, не менее

650

Рабочий ход подвижной траверсы, мм, не менее

50

Диапазон измерения перемещений, мм

От 0,2 до 50,0

Наибольшая скорость перемещения траверсы без нагрузки (установочный ход), мм/мин, не менее:

ü при испытании на растяжение

200

ü при испытании на сжатие

250

Диапазон скоростей нагружения, кН/с

От 1 до 80,00

Диапазон скоростей перемещения (рабочий ход), мм/мин

От 1 до 25

Габаритные размеры, мм:

ü длина

1850

ü ширина

1300

ü высота, с учетом установочного и рабочего хода

2800

Масса, кг, не более

4000

Электропитание:

Напряжение, В

380

пятипроводная трехфазная сеть

с типом системы заземления TN–S

Частота, Гц

50±1

Потребляемая мощность, кВт, не более

4,0

Средний срок службы

15 лет

Испытуемые образцы

Параметры

Болты

Гайки

Шаг резьбы

основной и мелкий

Диаметр

М12; М14; М16; М18; М20; М22; М24; М27; М30; М33; М36; М39; М42

М12; М14; М16; М18; М20; М22; М24; М27; М30; М33; М36; М39; М42

Длина рабочей части болта:

–

минимальная

1,5d

максимальная

3d
