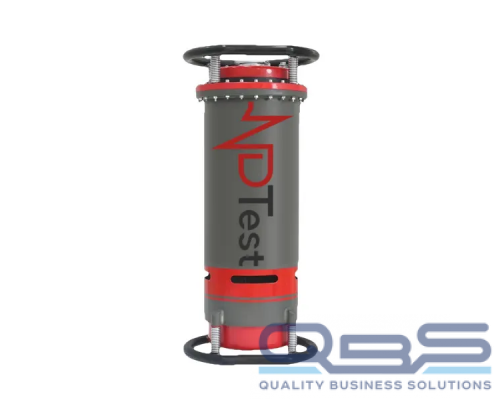

Рентгеновский генератор постоянного действия ND TEST МК320/50П предназначен для радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов.
Аппараты имеют программы автоматической тренировки рентгеновской трубки, самодиагностики и все необходимые электронные защиты, обеспечивающие его надежную эксплуатацию.
Рентгеновские генераторы постоянного действия NDTest, не зависимо от геометрии излучения, оснащаются керамическими колбами. Высоковольтная часть рентгеновского генератора имеет газовую изоляцию SF6. Используется воздушное принудительное охлаждение. Рабочий диапазон напряжения рентгеновского аппарата до 320 кВ, ток 5 мА. Максимальная толщина стали, доступная при рентгенографии на пленку D7 + экран Pb составляет до 50 мм.
Для удобства эксплуатации в пульте управления используется простой и понятный интерфейс.
Благодаря быстросъемным разъемам, подготовка к работе не займет у вас много времени, а компактные размеры оборудования позволят использовать его в труднодоступных местах.
Рентгеновские генераторы NDTest оснащены прорезиненными защитными рукоятями, которые позволяют удобно и просто позиционировать их на трубе при проведении контроля сварного соединения без дополнительной оснастки.
Высокая надежность оборудования позволяет использовать его не только на заводах, но и на объектах строительства трубопровода в суровых условиях нашего климата.
Технические характеристики
Модель рентгеновского генератора МК320/50П | |
Модель рентгеновской трубки | ХТ керамика |
Диаграмма рабочего пучка рентгеновского излучения | прямая, коническая, панорамная перпендикулярно оси блока излучателя |
Поток излучения | панорамный |
Величина плоских углов диаграммы направленности рентгеновского излучения (градус) | 360 х 25 |
Блок питания | Переменный ток 198-242 В/50-60 Гц/3,5 кВт |
Диапазон установок анодного напряжения | 180-320 кВ |
Шаг установки анодного напряжения | 1кВ |
Анодное напряжение | 5мА |
Максимальное просвечивание по стали на пленку D7 + экран Pb | 50 мм |
Размер фокусного пятна | 1,0 х 2,5 мм |
Охлаждение | воздушное |
Условия эксплуатации | |
-температура окружающего воздуха | от -30 до +50 °С |
-относительная влажность воздуха | не более 75% при +15 °С |
-атмосферное давление | 84 – 107 кПа |
Габаритные размеры/вес | |
Габариты моноблока излучателя | 320*320*660 |
Масса моноблока излучателя | 40кг |
Габариты пульта управления | 320*180*380 |
Масса блока питания и управления | 13 кг |
Комплектация
Рентгеновский генератор | 1 шт. |
Пульт управления | 1 шт. |
Соединительный кабель, 25 м | 1 шт. |
Силовой кабель, 10 м | 1 шт. |
Сигнальная лампа | 1 шт. |
Транспортировочные ящики | 1 шт. |
Руководство по эксплуатации | 1 шт. |
Паспорт | 1 шт. |
Декларация о соответсвие ТС / ГОСТ-Р | 1 шт |
Санитарно-эпидемиологическое заключение | 1 шт |
Набор ЗИП | 1 компл. |
