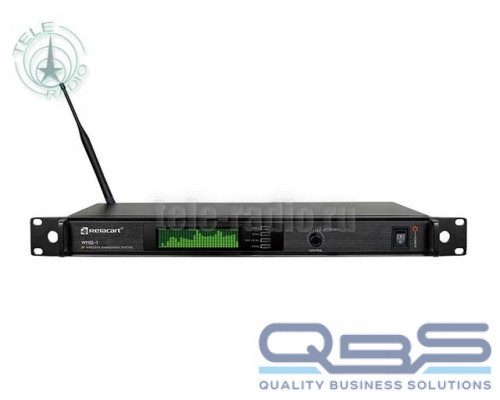

Relacart WMS-1

WMS1 — это беспроводная система управления частотами, которую можно использовать для сканирования свободной от помех частоты в диапазоне до 960 МГц в режиме реального времени. Поддерживает подключение беспроводных приемников серии HR через протокол связи RS-485. Программное обеспечение может использоваться для мониторинга и управления системой беспроводной связи в режиме реального времени.

Особенности Relacart WMS-1

СЕТЬ: подключение маршрутизатора или компьютера для связи с управляющим программным обеспечением.

RS-485: подключение к беспроводному микрофону и отправка информации в управляющее программное обеспечение для мониторинга в режиме реального времени.

ANTENNA: прием сигналов с радио в прямом эфире.

Дисплей: отображение функции AFS для контроля состояния частоты беспроводной сети в режиме реального времени.

Подключение приемников к системе Relacart WMS-1

Отображение данных на дисплее Relacart WMS-1

1 — пиковый максимум уровня;

2 — пиковый минимум уровня;

3 — пиковое значение частоты;

4 — текущее значение полосы частот;

5 — текущее значение шага частот;

6 — отображение начальной частоты;

7 — отображение центральной частоты;

8 — отображение конечной частоты;

9 — отображение текущей частоты и уровня сигнала под курсором.
