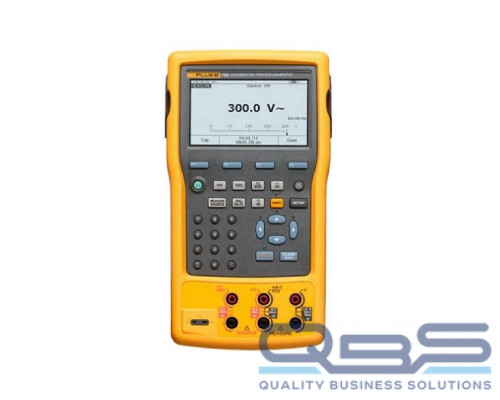

Регистрирующий калибратор Fluke 753.
Применение формализованных процедур в ходе калибровки серийных элементов промышленных систем автоматики (выполняемых в автоматическом режиме с использованием соответствующей аппаратуры) позволяет значительно сократить трудоемкость и временные затраты на выполнение проверки и наладки таких систем. Однако калибровку сложных и уникальных (разработанных с учетом конкретных условий использования) компонентов, как правило, приходится выполнять в "ручном режиме", применяя целый набор измерительных приборов, и затрачивая на это довольно много времени. Используя регистрирующий калибратор Fluke 753, вы можете в ходе калибровки применять собственные алгоритмы выполнения измерений (создавая их с помощью шаблона процедур), и тем самым значительно повысить эффективность своей работы.
Функциональные особенности калибратора Fluke 753
Работая в двухканальном режиме (одновременно генерируя тестовый сигнал по заданному алгоритму и измеряя показатели на выходе проверяемого устройства), калибратор Fluke 753 обеспечивает эффективную настройку различного вида датчиков, трансмиттеров, органов управления, преобразователей, и других компонентов систем промышленной автоматики, сохраняя в памяти все результаты измерений, обеспечивая тем самым подробное документирование работ. Используя имеющийся у калибратора USB-порт, вы можете передавать сохраненные данные на ПК для составления отчетов и оформления документации в электронном виде.
Выполнение калибровки автоматизированных систем с продолжительным временем реакции обеспечивает использование программируемой задержки измерений.
В отличие от более дешевых моделей, калибратор Fluke 753 оснащен встроенным математическим калькулятором, благодаря которому вы можете оперативно выполнять все необходимые вычисления, быстро получая точный результат.
Используя Fluke 753 в комплекте с другим инструментарием, вы можете вводить в калибратор исходные данные (полученные в ходе расчетов или измеренные с помощью других приборов), сокращая тем самым общее время выполнения работ и повышая достоверность получаемых результатов (использование пользовательских единиц измерения дает возможность легко масштабировать результаты измерений).
Технические характеристики
| Fluke 753 | ||||
|---|---|---|---|---|
| Точность измерений | ||||
| Постоянное напряжение | 1 год | 2 года | ||
| 100,000 мВ | 0,02% + 0,005 мВ | 0,03% + 0,005 мВ | ||
| 3,00000 В | 0,02% + 0,00005 В | 0,03% + 0,00005 В | ||
| 300000 В | 0,02% + 0,0005 В | 0,03% + 0,0005 В | ||
| 300,00 В | 0,05% + 0,05 В | 0,07% + 0,05 В | ||
| Переменное напряжение | ||||
| Диапазон (40 - 500 Гц)/Разрешение | 1 год | 2 года | ||
| 3,000 В/0,001 В | 0,5% + 0,002 В | 1,0% + 0,004 В | ||
| 30,00 В/0,01 В | 0,5% + 0,02 В | 1,0 % + 0,04 В | ||
| 300,0 В/0,1 Гц | 0,5% + 0,2 В | 1,0% + 0,2 В | ||
| Постоянный ток | 1 год | 2 года | ||
| 30,000 мА | 0,01% + 5 мкА | 0,015% + 7 мкА | ||
| 110,00 мА | 0,01% + 20 мкА | 0,015% + 30 мкА | ||
| Сопротивление | 1 год | 2 года | ||
| 10,000 Ом | 0,05% + 50 мОм | 0,07% + 70 мОм | ||
| 100,00 Ом | 0,05% + 50 мОм | 0,07% + 70 мОм | ||
| 1,0000 кОм | 0,05% + 500 мОм | 0,07% + 0,5 Ом | ||
| 10,000 кОм | 0,1% + 10 Ом | 0,15% + +15 Ом | ||
| Частота | Разрешение | Точность (2 года) | ||
| от 1,00 Гц до 110,00 Гц | 0,01 В | 0,05 Гц | ||
| от 110,1 Гц до 1100,0 Гц | 0,1 Гц | 0,5 Гц | ||
| от 1,101 до 11,000 кГц | 0,001 В | 0,005 кГц | ||
| от 11,01 до 50,00 кГц | 0,01 В | 0,05 Гц | ||
| Точность возбуждения | ||||
| Постоянное напряжение | 1 год | 2 года | ||
| 100,000 мВ | 0,01% + 0,005 мВ | 0,015% + 0,005 мВ | ||
| 1,00000 В | 0,01% + 0,00005 В | 0,015% + +0,0005 В | ||
| 15,0000 В | 0,01% + +0,0005 В | 0,015% + +0,0005 В | ||
| Постоянный ток | 1 год | 2 года | ||
| 22,000 мА (Возбуждение) | 0,01% + 0,003 мА | 0,02% + 0,003 мА | ||
| Нагрузка по току (симуляция) | 0,02% + 0,007 мА | 0,04% + 0,007 мА | ||
| Сопротивление | 1 год | 2 года | ||
| 10,000 Ом | 0,01% + 10 мОм | 0,015% + 15 мОм | ||
| 100,00 Ом | 0,01% + 20 мОм | 0,015% + 30 мОм | ||
| 1,0000 кОм | 0,02% + 0,2 Ом | 0,03% + 0,3 Ом | ||
| 10,000 кОм | 0,02% + 3 Ом | 0,03% + 5 Ом | ||
| Частота | 1 год | 2 года | ||
| от 0,1 Гц до 10,99 Гц | - | 0,01 В | ||
| от 0,01 Гц до 10,99 Гц | - | 0,01 В | ||
| 11,00 до 109,99 Гц | - | 0,1 Гц | ||
| 110,0 до 1099,9 Гц | - | 0,1 Гц | ||
| от 1,100 до 21,999 кГц | - | 0,002 кГц | ||
| 22,000 - 50,000 кГц | - | 0,005 кГц | ||
| Технические данные | |
|---|---|
| Функции записи и выдачи данных | |
| Функции измерения: | Напряжение, ток, сопротивление, частота, температура, давление |
| Скорость считывания: | 1, 2, 5, 10, 20, 30, или 60 считываний/минуту |
| Максимальная длина записи: | 8000 считываний (7980 для 30 или 60 считываний/минуту) |
| Линейно-нарастающие функции | |
| Функции возбуждения: | Напряжение, ток, сопротивление, частота, температура |
| Скорость: | 4 шага/секунду |
| Определение маршрута: | Целостность цепи и напряжение (определение целостности цепи невозможно при возбуждении тока) |
| Функция питания контура | |
| Напряжение: | Возможность выбора, 26 В |
| Точность: | 10%, 18 В минимум на 22 мА |
| Максимальный ток: | 25 мА, защита от короткого замыкания |
| Максимальное напряжение на входе: | 50 В постоянного тока |
| Функции задания шага | |
| Функции возбуждения | Напряжение, ток, сопротивление, частота, температура |
| Шаги, выполняемые вручную | Избираемые шаги, меняются с помощью кнопок со стрелками |
| Функция "Autostep" (автоматическое задание шага ) | Полностью программируемые функции, задержка запуска, значение шага, время шага, повтор |
| Характеристики условий эксплуатации | |
| Рабочая температура | от -10 °C до +50 °C |
| Температура хранения | от -20 °C до +60 °C |
| Устойчивость к пыли/воде | Соответствует IP52, IEC 529 |
| Рабочая высота над уровнем моря | 3000 м (9842 футов) над уровнем моря |
| Спецификации безопасности | |
| Ведомственные сертификаты | CAN/CSA C22.2 No 1010.1-92, ASNI/ISA S82.01-1994, UL3111 и EN610-1:1993 |
| Механические и общие характеристики | |
| Габариты | 136 x 245 x 63 мм (5,4 x 9,6 x 2,5 дюйма) |
| Вес | 1,2 кг (2,7 фунт) |
| Батареи | Встроенная литий-ионная аккумуляторная батарея: 7,2 В, 4400 мА*ч, 30 В*ч |
| Время работы батареи | обычно >8 часов |
| Замена аккумуляторных батарей | Замените, не открывая калибратор; инструменты не требуются. |
| Подсоединения к боковому порту | Разъем модуля давления |
| USB-разъем для подключения к вашему компьютеру | |
| Разъем для цифрового инструмента (HART) | |
| Соединение для опционального зарядного устройства/выпрямителя | |
| Объем памяти для хранения данных | 1 неделя результатов процедур калибровки |
| Спецификации на 90 дней | Стандартный интервал спецификации для аппарата 750 серии составляет 1 и 2 года. |
| Типичные, в течение 90 дней, измерения и точность возбуждения могут быть оценены если | |
| разделить данные "% считывания" или "%выходного сигнала", полученные в течение одного года на 2. | |
| Минимальные данные, отображенные как "% от полного значения" или | |
| "отсчеты" или "Омы" остаются неизменными. | |
| Температура, датчики температурного сопротивления | |||||||
|---|---|---|---|---|---|---|---|
| Градусы или % показаний | |||||||
| Тип (α) | Интервал °C | Измерение °C | Ток источника | Источник °C | Допустимый ток | ||
| 1 год | 2 года | 1 год | 2 года | ||||
| 100 Ом Pt (385): |
от -200 до 100 от 100 до 800 |
0,07 °C 0,02% + 0,05 °C |
0,14 °C 0,04 % + 0,10 °C |
1 мА |
0,05 °C 0,0125 % + 0,04 °C |
0,10 °C 0,025 % + 0,08 °C |
от 0,1 мА до 10 мA |
| 200 Ом Pt (385): |
от -200 до 100 от 100 до 630 |
0,07 °C 0,02% + 0,05 °C |
0,14 °C 0,04 % + 0,10 °C |
500 мкА |
0,06 °C 0,017 % + 0,05 °C |
0,12 °C 0,034 % + 0,10 °C |
от 0,1 мА до 1 мA |
| 500 Ом Pt (385): |
от -200 до 100 от 100 до 630 |
0,07 °C 0,02% + 0,05 °C |
0,14 °C 0,04 % + 0,10 °C |
250 мкА |
0,06 °C 0,017% + 0,05 °C |
0,12 °C 0,034 % + 0,10 °C |
от 0,1 мА до 1 мA |
| 1000 Ом Pt (385): |
от -200 до 100 от 100 до 630 |
0,07 °C 0,02% + 0,05 °C |
0,14 °C 0,04% + 0,10 °C |
150 мкА |
0,06 C 0,017% + 0,05 °C |
0,12 C 0,034 % + 0,10 °C |
от 0,1 мА до 1 мA |
| 100 Ом Pt (3916): |
от -200 до 100 от 100 до 630 |
0,07 °C 0,02% + 0,05 °C |
0,14 °C 0,04 % + +0,10 °C |
1 мА |
0,05 °C 0,0125 % + 0,04 °C |
0,10 °C 0,025 % + 0,08 °C |
от 0,1 мА до 10 мA |
| 100 Ом Pt (3926): |
от -200 до 100 от 100 до 630 |
0,08 °C 0,02% + +0,06 °C |
0,16 °C 0,04 % + +0,12 °C |
1 мА |
0,05 °C 0,0125 % + 0,04 °C |
0,10 °C 0,025 % + 0,08 °C |
от 0,1 мА до 10 мA |
| 10 Ом Cu (427): | от -100 до 260 | 0,2 °C | 0,4°C | 3 мA | 0,2 °C | 0,4°C | от 0,1 мА до 10 мA |
| 120 Ом Ni (672): | от -80 до 260 | 0,1 °C | 0,2 °C | 1 мА | 0,04 °C | 0,08 °C | от 0,1 мА до 10 мA |
| Температура, термопары | ||||
|---|---|---|---|---|
| Источник °C | Измерение °C | Источник °C | ||
| 1 год | 2 года | 1 год | 2 года | |
| E | ||||
| от -250 до -200 | 1.3 | 2 | 0.6 | 0.9 |
| от -200 до -100 | 0.5 | 0.8 | 0.3 | 0.4 |
| от -100 до 600 | 0.3 | 0.4 | 0.3 | 0.4 |
| от 600 до 1000 | 0.4 | 0.6 | 0.2 | 0.3 |
| N | ||||
| от -200 до -100 | 1 | 1.5 | 0.6 | 0.9 |
| от -100 до 900 | 0.5 | 0.8 | 0.5 | 0.8 |
| от 900 до 1300 | 0.6 | 0.9 | 0.3 | 0.4 |
| J | ||||
| от -210 до -100 | 0.6 | 0.9 | 0.3 | 0.4 |
| от -100 до 800 | 0.3 | 0.4 | 0.2 | 0.3 |
| от 800 до 1200 | 0.5 | 0.8 | 0.3 | 0.3 |
| K | ||||
| от -200 до -100 | 0.7 | 1 | 0.4 | 0.6 |
| от -100 до 400 | 0.3 | 0.4 | 0.3 | 0.4 |
| от 400 до 1200 | 0.5 | 0.8 | 0.3 | 0.4 |
| от 1200 до 1372 | 0.7 | 1 | 0.3 | 0.4 |
| T | ||||
| от -250 до -200 | 1.7 | 2.5 | 0.9 | 1.4 |
| от -200 до 0 | 0.6 | 0.9 | 0.4 | 0.6 |
| от 0 до 400 | 0.3 | 0.4 | 0.3 | 0.4 |
| B | ||||
| от 600 до 800 | 1.3 | 2 | 1 | 1.5 |
| от 800 до 1000 | 1 | 1.5 | 0.8 | 1.2 |
| от 1000 до 1820 | 0.9 | 1.3 | 0.8 | 1.2 |
| R | ||||
| от -20 до 0 | 2.3 | 2.8 | 1.2 | 1.8 |
| от 0 до 100 | 1.5 | 2.2 | 1.1 | 1.7 |
| от 100 до 1767 | 1 | 1.5 | 0.9 | 1.4 |
| S | ||||
| от -20 до 0 | 2.3 | 2.8 | 1.2 | 1.8 |
| от 0 до 200 | 1.5 | 2.1 | 1.1 | 1.7 |
| от 200 до 1400 | 0.9 | 1.4 | 0.9 | 1.4 |
| от 1400 до 1767 | 1.1 | 1.7 | 1 | 1.5 |
| C | ||||
| от 0 до 800 | 0.6 | 0.9 | 0.6 | 0.9 |
| от 800 до 1200 | 0.8 | 1.2 | 0.7 | 1 |
| от 1200 до 1800 | 1.1 | 1.6 | 0.9 | 1.4 |
| от 1800 до 2316 | 2 | 3 | 1.3 | 2 |
| L | ||||
| от -200 до -100 | 0.6 | 0.9 | 0.3 | 0.4 |
| от -100 до 800 | 0.3 | 0.4 | 0.2 | 0.3 |
| от 800 до 900 | 0.5 | 0.8 | 0.2 | 0.3 |
| U | ||||
| от -200 до 0 | 0.6 | 0.9 | 0.4 | 0.6 |
| от 0 до 600 | 0.3 | 0.4 | 0.3 | 0.4 |
| BP | ||||
| от 0 до 1000 | 1 | 1.5 | 0.4 | 0.6 |
| от 1000 до 2000 | 1.6 | 2.4 | 0.6 | 0.9 |
| от 2000 до 2500 | 2 | 3 | 0.8 | 1.2 |
| XK | ||||
| от -200 до 300 | 0.2 | 0.3 | 0.2 | 0.5 |
| от 300 до 800 | 0.4 | 0.6 | 0.3 | 0.6 |
Комплектация
- Калибратор Fluke 753
- Зарядное устройство BC7240
- Литий-ионная аккумуляторная батарея ВР7240
- Демонстрационная версия программного обеспечения DPCTrack 2™
- Технологическая инструкция
- Отчет и данные калибровки по стандарту NIST
- Три набора зондов тестирования с тремя наборами зажимов типа "крокодил" с увеличенным количеством зубцов
- Два набора крючков-зажимов АС280
- Мягкий футляр c799
- Компьютерный кабель USB
