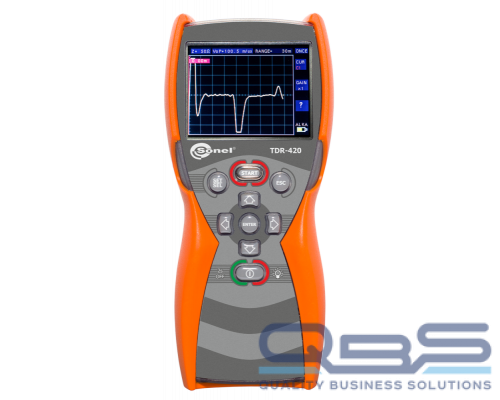

Рефлектометр TDR-420 является удобным цифровым импульсным локализатором. Предназначен для идентификации и локализации повреждений в силовых, телекоммуникационных и кабелях связи. TDR-420 позволяет определить длину кабеля и расстояние до повреждения в диапазоне от 0 до 6000 м в любом типе кабеля с металлическими жилами или в токопроводящих коммуникациях.
Преимущества
- Измерение длины кабеля и определения расстояние до повреждения в диапазоне от 0 до 6000 м
- Определение мест повреждения: силовых кабелей, телекоммуникационных и телефонных кабелей, коаксиальных кабелей
- Обнаружение обрыва, короткого замыкания, а также любых повреждений, связанных с изменением величины сопротивления
- Графическое отображение повреждения и автоматический расчет расстояния до места повреждения с отображением значения на жидкокристаллическом дисплее с разрешением 320х240 пикселей
- Функция «Помощь» для интерпретации полученного результата в процессе измерения
Технические характеристики
| Питание | |
|---|---|
| Питание измерителя | - Элемент питания LR6 (АА) – 4 шт. - Элемент питания HR6 (АА) – 4 шт. |
| Условия окружающей среды и другие технические данные | |
|---|---|
| Диапазон рабочих температур | -20…70 °C |
| Диапазон температур при хранении | -30…80 °C |
| Степень защиты, согласно ГОСТ 14254-2015 (IEC 60529:2013) | IP67 |
| Размеры | 221 x 102 x 62 мм |
| Масса (с батареями) | 487 г. |
| Диапазон измерения в метрах | 7, 15, 30, 60, 120, 250, 500, 1000, 2000, 3000, 6000 |
| Выбор диапазона измерения | ручной |
| Минимальная длина кабеля | 4 м |
| Точность измерения | 1 % выбранного диапазона* |
| Разрешение измерения | приблизительно 1% выбранного диапазона |
| Скорость распространения VoP | 15,0…148,5 м/мкс или 10…99 % Vc |
| Волновое сопротивление кабеля | выбор из значений 25 Ом, 50 Ом, 75 Ом, 100 и 120 Ом |
| Разрешение ЖК-дисплея | 320 x 240 |
| Подсветка ЖК-дисплея | электролюминесцентная |
| Генератор тонального сигнала | осциллирующий 810 – 1110 Гц |
| Длительность выходного импульса | 3 нс до 3 мкс в зависимости от диапазона |
| Амплитуда выходного импульса | +5 В в разомкнутой цепи, +1,5 В при нагрузке 50 Ом |
| Частота генерации импульса | до 3-х сканирования в секунду или один импульс (ONCE) |
| Срок службы батареи | не менее 8 часов непрерывного сканирования |
| Индикация разряда элементов питания | индикатор состояния заряда батареи на дисплее |
| Автоматическое выключение | 1, 3, 5, 10, 15 минут или отключение функции |
* Точность измерения порядка +/-1% при условии установки точного значения коэффициента распространения для испытуемого кабеля и постоянства этого коэффициента по всей длине кабеля. Для получения номинальной точности измерения необходима также правильная установка курсора на наблюдаемую аномалию сигнала.
Комплектация
- Рефлектометр TDR-420
- Руководство по эксплуатации
- Двухпроводный соединительный кабель 0,6 м
- Зажим «Крокодил» изолированный красный K02
- Зажим «Крокодил» изолированный черный K01
- Ремень для переноски прибора M1
- Футляр М6
- Элемент питания алкалиновый 1,5V AA LR6 (4 шт.)
