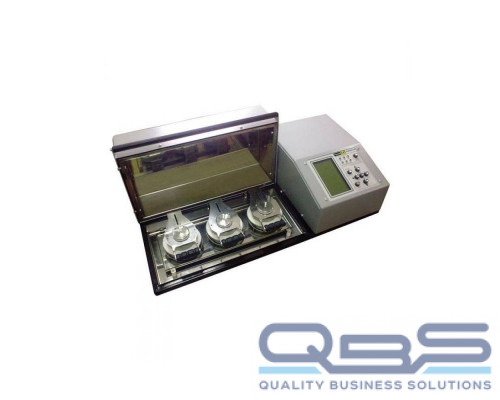

ПрофКиП Тангенс-М установка измерения диэлектрических потерь жидких диэлектриков

Технические характеристики

Основные технические характеристики установки измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М

Параметры	Значения
Прибор обеспечивает в нормальных условиях применения измерение тангенса угла диэлектрических потерь (tgδ) и емкости образцов жидких диэлектриков (Сх) в диапазонах с основной погрешностью измерений, приведенными ниже:
рабочие частоты встроенного источника высокого напряжения		50 Гц и 54 Гц
отклонение частоты		±0.1%
диапазон измерений тангенса угла диэлектрических потерь		1х10-4 … 0.99
предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения 50 Гц		+(2х10-4 + 0.05 tgδ)%
предел допускаемой абсолютной основной погрешности при измерении тангенса угла диэлектрических потерь для всего диапазона измерения емкости при частоте испытательного напряжения 54 Гц		+(2,5х10-4 + 0,07 tgδ)%
действующее напряжение, приложенное к ячейке, соответствующее напряженности поля 1 МВ/м		2000 В
предел допускаемой относительной основной погрешности при измерении рабочего напряжения		1.0%
коэффициент амплитуды синусоидального напряжения источника		√2 ±2%
диапазон измерения емкости при испытательном напряжении от 1.5 кВ до 2 кВ		5 пФ … 100 пФ
предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 50 Гц		1 пФ + 0.01 Сх
предел допускаемой основной абсолютной погрешности при измерении емкости на частоте 54 Гц		1 пФ + 0.03 Сх
предельное отклонение температуры измеряемой жидкости от заданной температуры		+1°С
предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте 50 Гц в диапазоне измерения напряжения от 1 кВ до 2 кВ		+3%
предел допускаемой относительной погрешности при измерении среднеквадратического напряжения на частоте 54 Гц в диапазоне измерения напряжения от 1 кВ до 2 кВ		+3%
предел допускаемой абсолютной погрешности измерения температуры испытуемого жидкого диэлектрика		+1°С
время нагрева до 90°C		80 мин ±20 мин
диапазон работы нагревателя		30°С … 120°С
время сушки при температуре от 100°С до 120°С		60 мин … 90 мин

Условия эксплуатации установки измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М

Нормальные условия применения:
температура окружающего воздуха	20°С ±5°С
относительная влажность воздуха, %	80% при 25°С
атмосферное давление	84 кПа … 106 кПа (630 мм.рт.ст. … 795 мм.рт.ст.)
частота питающей сети	50 Гц ±1 Гц
Рабочие условия применения:
температура окружающего воздуха	10°С … 35°С
относительная влажность воздуха	до 80% при 30°С
атмосферное давление, кПа (мм. рт. ст.)	70 кПа … 106.7 кПа (537 мм.рт.ст. … 800 мм.рт.ст.);
частота питающей сети, Гц	50 Гц ±1 Гц
Предельные условия транспортирования:
температура окружающего воздуха, °С,	-20°С … 50°С
относительная влажность воздуха, % до	95% при 30°С
атмосферное давление, кПа (мм рт. ст.)	70 кПа … 106.7 кПа (537 мм.рт.ст. … 800 мм.рт.ст.)
Транспортная тряска:
число ударов в минуту	80 … 120
максимальное ускорение	30 м/с2

Общие данные установки измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М

▪ Объем ячейки: 60 см3 ±2 см3
▪ Напряжение питающей сети однофазного переменного тока частотой 50 Гц: 220 В ±22 В
▪ Потребляемая мощность: не более 0.6 кВА
▪ Габаритные размеры: 737х393х192 мм
▪ Вес: 20.5 кг

Комплектация

Установка измерения диэлектрических потерь жидких диэлектриков ПрофКиП Тангенс-М 1 шт.
Зарядное устройство 1 шт.
Ячейка измерительная 3 шт.
Провод соединительный высоковольтный 1 шт.
Кабель сетевой 1 шт.
Кабель заземления 1 шт.
Руководство по эксплуатации 1 шт.
