Name: ПрофКиП Г6-37 генератор сигналов специальной формы купить по выгодной цене в QBS
Brand: ПрофКиП
Price: 108600 RUB
Availability: InStock

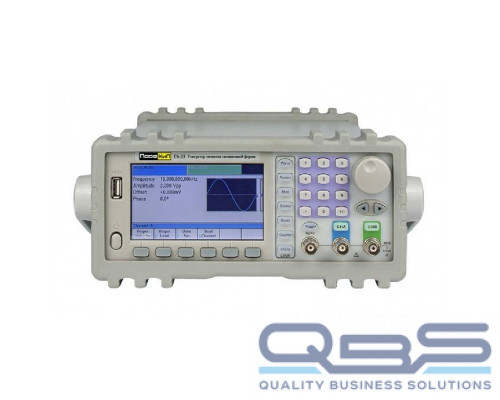

ПрофКиП Г6-37 генератор сигналов специальной формы

Модель:

Производитель:

ПрофКиП

Наличие:

4 шт.

108 600 ₽

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Внесен в госреестр

Внесен в Госреестр

Гарантия

Все характеристики

Технические характеристики

Параметр		Значение
Форма выходного сигнала		Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы (50 предустановок и задаваемая пользователем), постоянное напряжение
Относительная погрешность установки частоты (периода)		≤ ±5·10^-5
Характеристики синусоидального сигнала
Диапазон частот		1 мкГц…40 МГц
Суммарный коэффициент гармоник в диапазоне частот 20 Гц…100 кГц при уровне выходного сигнала 0 дБм		Не более 0,20%
Уровень высших гармоник по отношению к первой в диапазоне частот 0,1…1 МГц при уровне выходного сигнала 0 дБм		< -50 дБ
Уровень высших гармоник по отношению к первой в диапазоне частот свыше 1 МГц и до максимальной частоты при уровне выходного сигнала 0 дБм		< -40 дБ
Характеристики сигнала прямоугольной формы
Диапазон частот		1 мкГц…10 МГц
Длительность фронта и среза		Не более 20 нс
Выброс на вершине импульса на нагрузке 50 Ом		2%
Диапазон регулировки длительности импульса % от периода		0,1…99,9 с дискретностью 0,1%
Характеристики сигнала треугольной формы
Диапазон частот		1 мкГц…1 МГц
Диапазон регулировки симметрии %		0,0…100,0 с дискретностью 0,1%
Характеристики импульсного сигнала
Диапазон частот		1 мкГц…10 МГц
Длительность фронта и среза		Не более 20 нс
Выброс на вершине импульса на нагрузке 50 Ом		Не более 5%
Длительность импульса		28 нс…(Т-28 нс), где Т – период следования импульсов)
Характеристики сигнала произвольной формы
Частота дискретизации семпл/с		1 мксемпл/с…50 Мсемпл/с
Количество семплов в периоде		8…16384 (по каналу А); 8…2048 (по каналу В)
Разрядность АЦП по амплитуде		14 бит
Характеристики шумового сигнала
Сигнал типа «Белый шум»		В полосе 30 МГц по уровню -3 дБ
Вероятность повторения цикла		Более 50 лет
Характеристики в режиме постоянного напряжения
Выходное напряжение по каналу А		0…±10 В на нагрузке 1 МОм; 0…±5 В на нагрузке 50 Ом
Выходное напряжение по каналу В		0…±3 В на нагрузке 1 МОм; 0…±1,5 В на нагрузке 50 Ом
Разрешение		4 значащих разряда (В, мВ)
Амплитудные параметры выходного сигнала
Номинальное сопротивление нагрузки		1 МОм (High Z); 50 Ом
Единицы установки		В (мВ) пик пик; В (мВ) скз; дБм
Диапазон установки амплитуды по каналу А (пик-пик)	В диапазоне частот до 15 МГц	2 мВ…20 В/1 мВ…10 В (1 МОм/50 Ом)
	В диапазоне частот более 15 МГц	2 мВ…10 В/1 мВ…5 В (1 МОм/50 ОМ)
Диапазон установки амплитуды по каналу В (пик-пик)		2 мВ…6В/1 мВ…3 В (1 МОм/50 Ом)
Предел допускаемой абсолютной погрешности установки амплитуды синусоидального сигнала на частоте 1 кГц		±(0,01U+2 мВ), где U – установленное значение амплитуды
Допускаемая относительная неравномерность уровня синусоидального сигнала относительно уровня на частоте 1 кГц, не более	На частотах ниже 100 кГц	±0,2 дБ
	На частотах 0,1…10 МГц	±0,5 дБ
	На частотах выше 10 МГц	±1,0 дБ
Максимальное устанавливаемое постоянное смещение выходного сигнала по каналу А	На нагрузке 1 МОм	±(10 В – Uпик/2)
	На нагрузке 50 Ом	±(5 В – Uпик/2), где Uпик – установленная амплитуда выходного сигнала (пик-пик)
Максимальное устанавливаемое постоянное смещение выходного сигнала по каналу В	На нагрузке 1 МОм	±(3 В – Uпик/2)
	На нагрузке 50 Ом	±(1,5 В – Uпик/2), где Uпик – установленная амплитуда выходного сигнала (пик-пик)
Предел допускаемой абсолютной погрешности установки смещения выходного сигнала	По каналу А	±(0,01Uсм + 3 мВ) для Uсм ≤ 180 мВ; ±(0,01Uсм + 6 мВ) для Uсм ˃ 180 мВ
	По каналу В	±(0,01Uсм + 3 мВ) для Uсм ≤ 180 мВ, где Uсм – установленное значение смещения
Параметры модуляции (только для канала А)
Параметры амплитудной модуляции (АМ)
Источник сигнала модуляции		Внутренний/Внешний
Форма несущей		Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы
Форма сигнала модуляции		Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы
Частота модуляции		1 мкГц…100 кГц
Глубины модуляции %		0,0…120,0 с дискретностью 0,1%
Абсолютная погрешность установки глубины модуляции		±1% АМ
Параметры частотной модуляции (FМ)
Источник сигнала модуляции		Внутренний/Внешний
Форма несущей		Синус, прямоугольная, треугольная, прямоугольный импульс
Форма сигнала модуляции		Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы
Частота модуляции		1 мкГц…100 кГц
Девиация		0…Fнес/2, где Fнес – частота несущей
Относительная погрешность установки девиации		0,01Fд, где Fд – установленное значение девиации
Параметры фазовой модуляции (PМ)
Источник сигнала модуляции		Внутренний/Внешний
Форма несущей		Синус, прямоугольная, треугольная, прямоугольный импульс
Форма сигнала модуляции		Синус, прямоугольная, треугольная, прямоугольный импульс, шумовой сигнал, сигнал произвольной формы
Частота модуляции		1 мкГц…100 кГц
Глубина фазовой модуляции		0,0…360,0º с дискретностью 0,1º
Параметры цифровой частотной манипуляции (FSK)
Источник сигнала модуляции		Внутренний/Внешний
Форма несущей		Синус, прямоугольная, треугольная, прямоугольный импульс
Скачок (изменение) частоты в импульсе		1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора
Частота импульсов манипуляции		1 мкГц…1 МГц
Параметры цифровой двоичной фазовой манипуляции (BPSK)
Источник сигнала модуляции		Внутренний/Внешний
Форма несущей		Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы
Скачок (изменение) фазы в импульсе		0,0…360,0º с дискретностью 0,1º
Частота импульсов манипуляции		1 мкГц…1 МГц
Параметры цифровой амплитудной манипуляции (ASK)
Источник сигнала модуляции		Внутренний/Внешний
Форма несущей		Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы
Скачок (изменение) амплитуды в импульсе	На нагрузке 1 МОм	2 мВ…20 В (пик-пик)
	На нагрузке 50 Ом	1 мВ…10 В (пик-пик)
Частота импульсов манипуляции		1 мкГц…1 МГц
Параметры в режиме качания частоты (свипирования)
Режим запуска		Внутренний, внешний, ручной
Режим свипирования		Линейный, логарифмический
Форма несущей		Синус, прямоугольная, треугольная, прямоугольный импульс
Начальная частота свипирования		1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора
Конечная частота свипирования		1 мкГц…Fмакс, где Fмакс – максимальная частота для сигнала соответствующей формы и конкретной модели генератора
Время свипирования		0,001…1000 с
Время удержания конечной частоты		0,000…1000 с
Время возврата к начальной частоте		0,000…1000 с
Параметры в режиме пакетной модуляции (Bust)
Режим запуска		Внутренний, внешний, ручной
Форма несущей		Синус, прямоугольная, треугольная, прямоугольный импульс, сигнал произвольной формы
Количество периодов несущей в пакете		1…10⁶ с дискретностью 1
Период следования пакетов		1 мкс…1000с с дискретностью 1 мкс
Начальная фаза несущей в пакете		0,0…360,0º с дискретностью 0,1º
Общие характеристики
Напряжение сети питания		Переменное 100…240 В
Частота сети питания		47…63 Гц
Максимальная потребляемая мощность		30 ВА
Температура окружающей среды		0…40°С
Относительная влажность		Не более 80%
Корпус (ширина х высота х длинна) мм		260 х 110 х 385
Корпус с амортизаторами		295 х 195 х 415
Масса		4 кг

Комплектация

1 Генератор сигналов специальной формы ПрофКиП Г6-37 1
2 Кабель питания 1
3 Кабель интерфейсный USB и RS-232 1
4 Руководство по эксплуатации с методикой поверки 1
