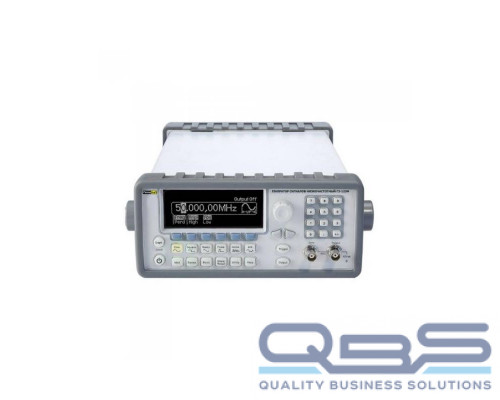

ПрофКиП Г3-123М Генератор Сигналов Низкочастотный (До 50 МГц)

Технические характеристики

Параметр	Значение
Форма сигналов	Синус, меандр, пила, треугольник, импульс, шум, произвольная форма
Выходные параметры
Частотный диапазон для синуса	1 мкГц … 50 МГц
Частотный диапазон для меандра	1 мкГц … 25 МГц
Разрешение	1 мкГц
Точность	±20 х 10-6; ±5 х 10-7 (опционально с ПрофКиП Г3-123-ОГ)
Выходной уровень	10 мВ … 10 Впик-пик (с нагрузкой 50 Ом)
Синусоидальный сигнал
Частотный диапазон	1 мкГц … 50 МГц
Неравномерность установки уровня на 1 кГц	±(1% + 1 мВпик) ±5 х 10-7 (10 МГц опционально с ПрофКиП Г3-123-ОГ)
Неравномерность АЧХ относительно 1 кГц	0,1 дБ (менее 100 кГц); 0,15 дБ (100 кГц … 5 МГц); 0,3 дБ (5 МГц … 20 МГц); 0,5 дБ (20 МГц … 50 МГц)
Коэффициент гармоник (при уровне не более 1 Впик)	≤ -70 дБн (0.04%) до 20 кГц; < -65 дБн до 1 МГц; < -40 дБн до 20 МГц; ≤ -35 дБн до 50 МГц
Постоянное смещение
Диапазон
Точность	±(2% от смещения + 0.5% от амплитуды сигнала)
Прямоугольный сигнал
Частотный диапазон	1 мкГц … 25 МГц
Время нарастания и спада	< 10 нс
Выброс	< 2%
Перестраиваемая скважность	20% … 80% (до 10 МГц); 40% … 60% (до 25 МГц)
Точность	±1% для скважности 50%
Джиттер	200 пс
Пилообразный, треугольный сигнал
Частотный диапазон	1 мкГц … 200 кГц
Нелинейность	< 0,1%
Перестраиваемая скважность	0,0% … 100,0%
Импульс
Частотный диапазон	500 мкГц … 10 МГц
Длительность импульса	От 20 нс
Время нарастания и спада	< 10 нс
Диапазон изменения скважности	5 нс … 100 нс
Период повторения импульсов	0.000.000.2% … 99.999.999.8%
Выброс	100 нс … 2000 с
Джиттер	200 пс
Шум
Частотный диапазон (белый шум)	20 МГц (типично)
Произвольная форма
Частотный диапазон	1 мкГц … 10 МГц
Длина памяти	2 точек … 256000 точек
Разрешение ЦАП	14 бит (включая знак)
Частота дискретизации	125 МГц
Память	4 ячейки
Минимальное время нарастания	30 нс
Линейность	0,1%
Джиттер	6 нс
Пакетный режим
Форма сигналов	Синус, меандр, пила, треугольник, импульс, произвольная форма
Виды запуска	По счету (1 импульс … 50000 импульсов) по строб-импульсу
Период повторения	1 мкс … 500 с
Паралельный вход
Тактовая частота	50 МГц
Уровень	TTL
Длина последовательности	2 символа … 256000 символов
Амплитудная модуляция (АМ), частотная модуляция (ЧМ)
Форма несущей	Cинус, меандр, пила, произвольная форма
Источник модуляции	Внешний /внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная форма
Диапазон модулирующих частот	2 мГц … 20 кГц
Девиация частоты	До 25 МГц (пиковая)
Коэффициент АМ	1% … 120% (АМ) с разрешением 0,1%
Фазовая модуляция (фм)
Форма несущей	Cинус, меандр, пила, произвольная форма
Диапазон частот	Такой же, как у основного сигнала
Источник модуляции	Внешний /внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная форма
Диапазон модулирующих частот	2 мГц … 20 кГц
Диапазон установки девиации фазы	0.0° … 360.0°
Импульсная модуляция (им)
Форма несущей	Меандр (импульс)
Диапазон частот	500 мкГц … 10 МГц
Источник модуляции	Внешний /внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная форма
Диапазон модулирующих частот	2 мГц … 20 кГц
Коэффициент модуляции (по длительности)	0% … 100% с разрешением 0.1%
Генератор качающейся частоты (ГКЧ)
Форма несущей	Cинус, меандр, пила, произвольная форма
Диапазон частот	Такой же, как у основного сигнала
Время качания	1 мс … 500 с
Закон качания	Линейный или логарифмический
Тип качания	Возрастание или убывание
Общие характеритики
Питание	220 В (±15%), 50 /60 Гц
Габаритные размеры	170 х 224 х 380 мм
Вес	3,6 кг

Комплектация

1 Генератор сигналов низкочастотный ПрофКиП Г3-123М 1
2 USB-кабель 1
3 Кабель питания 1
4 Программное обеспечение 1
5 Руководство по эксплуатации 1

Дополнительная комплектация ПрофКиП Г3-123М:

Термостатированный опорный генератор ±5 х 10-7 ПрофКиП Г3-123М-ОГ
