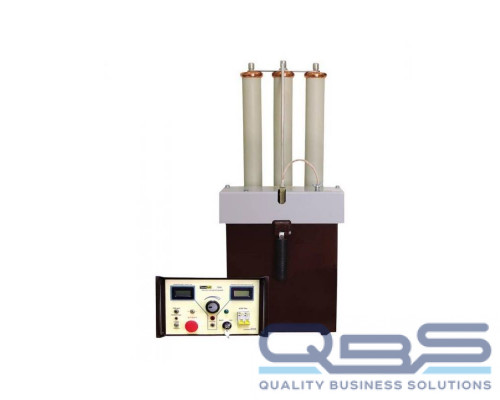

ПрофКиП-70М аппарат испытания изоляции силовых кабелей и твердых диэлектриков

Технические характеристики

Основные технические характеристики аппарата испытательного высоковольтного ПрофКиП-70М

Параметры	Значения
Приведенная погрешность измерения выходного напряжения и тока, не более	3%
Параметры аппарата на выпрямленном напряжении в продолжительном режиме при номинальном значении напряжения в сети
наибольшее рабочее напряжение	70 кВ
максимальный рабочий ток	35 мА
Параметры аппарата на переменном напряжении в продолжительном режиме при номинальном значении напряжения в сети
наибольшее рабочее напряжение (действующее значение)	50 кВ
наибольший рабочий ток (действующее значение)	20 мА
Параметры аппарата на переменном напряжении в повторно кратковременном режиме с продолжительностью включения (ПВ) 17 % и длительностью цикла 6 минут при номинальном значении напряжения в сети
наибольшее рабочее напряжение (действующее значение)	50 кВ
наибольший рабочий ток (действующее значение)	45 мА

Общие данные аппарата испытательного высоковольтного ПрофКиП-70М

▪ Напряжение питающей сети однофазного переменного тока частотой 50 Гц: 220 В ±11 В
▪ Потребляемая мощность, не более: 3 кВА
▪ Габаритные размеры блока управления: 320х200х355 мм
▪ Вес блока управления: 15 кг
▪ Габаритные размеры блока высокого напряжения: 270х295х660 мм
▪ Вес блока высокого напряжения: 35 кг

Комплектация

Блок управления 1 шт.
Блок высокого напряжения 1 шт.
Кабель сетевой 1 шт.
Провод заземления 2 шт.
Провод высоковольтный 1 шт.
Руководство по эксплуатации 1 шт.
