Подводный толщиномер CYGNUS 1 предназначен для измерения остаточной толщины металлических конструкций, обшивки корпусов судов, стенок трубопроводов под водой. Толщиномер имеет сертификат Ллойда и одобрен к использованию Международной Ассоциацией классификационных обществ, членом которой является Российский Морской регистр судоходства.
Принцип работы толщиномера основан на измерении временной задержки между излучаемым ультразвуковым импульсом и принимаемыми отраженными «эхо-сигналами», так называемый способ измерения «эхо-эхо». Величина временной задержки, а также количество принятых «эхо-сигналов» определяют действительную толщину металла без учета защитного лакокрасочного или битумного покрытия. Таким образом, с помощью толщиномера CYGNUS 1 возможно проведение замеров толщины металла без предварительной подготовки поверхности и удаления защитного покрытия.
Конструкция подводного толщиномера CYGNUS 1

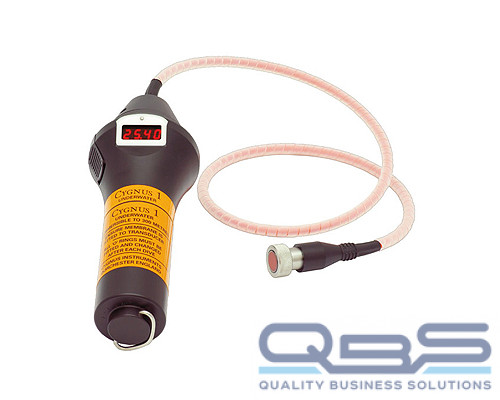

Конструктивно подводный толщиномер CYGNUS 1 представляет собой блок измерения, совмещенный с блоком питания в едином герметичном корпусе, и выносной датчик на кабеле для непосредственного контакта с поверхностью. Конструкция датчика позволяет получать данные практически на любых профилях конструкций, в том числе и на сильно корродированных поверхностях, а использование звукопроводящей защитной мембраны исключает физический износ материла датчика при работе на необработанных шероховатых покрытиях.
Ультразвуковой толщиномер прост в использовании и не требует специальных знаний и навыков при эксплуатации и проведении технического обслуживания. После включения толщиномер работает в автоматическом режиме, постоянно излучая и принимая ультразвуковые сигналы. Встроенная система самодиагностики определяет количество отраженных «эхо-сигналов» и позволяет избежать вывода ложных значений. Измерение толщины принимается достоверным и отображается на экране толщиномера или надводном устройстве только при регистрации не менее трех «эхо-сигналов».
Благодаря применению современных электронных компонентов техническое обслуживание толщиномера сведено к минимуму. Толщиномер CYGNUS 1 не требует дополнительной калибровки в процессе выполнения работ, т.к. подстройка на «ноль» производится автоматически при получении первого «эхо-сигнала». Для работы с различными типами металлов в инструкции по эксплуатации приводится таблица корректировочных коэффициентов результатов измерений. При необходимости возможна дополнительная настройка прибора под конкретный тип металла с помощью специального калибровочного инструмента, входящего в комплект ЗИП. В комплект ЗИП также входят все необходимые запасные части, смазочные материалы и инструменты для проведения технического обслуживания прибора, в том числе и десять комплектов уплотнительных колец и защитных мембран.
Применение толщиномера:
- определение толщины металла и проверка уровня коррозии кораблей и сооружений на шельфе;
- контроль коррозийного состояния трубопроводов и нефтехранилищ;
- определение толщины металла измерение износа якорных цепей, винторулевых групп судов, шлюзовых створов и пирсов;
- сертификационный осмотр судов;
- обслуживание и проверка безопасности мостов;
- определение толщины водонапорных башен и цистерн;
- общий осмотр труб водосброса и водозабора.
Преимущества ультразвукового толщиномера CYGNUS 1:
- не требуется удаления защитных покрытий, минимальная зачистка поверхности;
- измерение неровных, корродированных поверхностей;
- отсутствие ошибочных данных - повтор вывода результатов;
- значительное сокращение затрат и времени измерений;
- соответствие требованиям большинства сертифицирующих органов.
Отличительные особенности:
- Возможность использования толщиномера CYGNUS 1 в автономном варианте. В этом случае водолаз считывает данные с жидкокристаллического индикатора повышенной яркости на корпусе толщиномера.

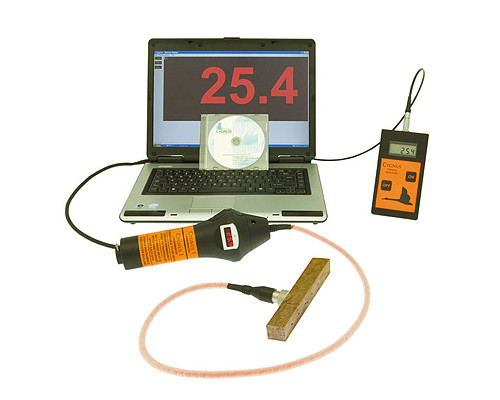

- Возможность использования подводного толщиномера в комплекте с устройством отображения данных на поверхности: цифровым репитером или персональным компьютером. Данные с толщиномера через соединительный кабель поступают на поверхность, где отображаются на цифровом репитере или персональном компьютере.
Специальное программное обеспечение дублирует показания толщиномера на экран монитора, а также позволяет сохранять значения в файл с возможностью комментариев по каждому измерению. В дальнейшем файл данных может быть переконвертирован в формат Word или Excel.
Дополнительно прибор может быть укомплектован устройством отображения и сохранения данных измерений на поверхности, включающий в себя соединительный кабель длиной до 1000 м и устройство отображения/хранения информации по выбору: цифровой репитер сигнала или персональный компьютер со специальным программным обеспечением, запасными комплектами уплотнительных колец и защитных мембран.
Специальная модификация толщиномера позволяет устанавливать его на миниатюрные и малогабаритные телеуправляемые подводные аппараты. При таком способе использования измеряемые данные передаются на поверхность по кабель-тросу подводного аппарата и отображаются на мониторе оператора.
Технические характеристики
- Рабочая глубина - 300 м;
- двойная герметизация;
- удлиненный кабель сенсора;
- противоударная конструкция;
- стабильная калибровка, высокая точность, отсутствие настройки на "ноль";
- различные виды сенсоров;
- жидкокристаллический дисплей высокой яркости для использования в условиях плохой видимости;
- защитные мембраны сенсоров;
- система самотестирования;
- диапазон измерений 1-250 мм;
- погрешность +0,01 или +0,05;
- разрешение 0,01 или 0,05;
- никель-металлгидридные аккумуляторные батареи;
- размер 238 х 85 мм;
- вес (включая сенсор) 977 гр.;
- рабочая температура 0 до +50°С.

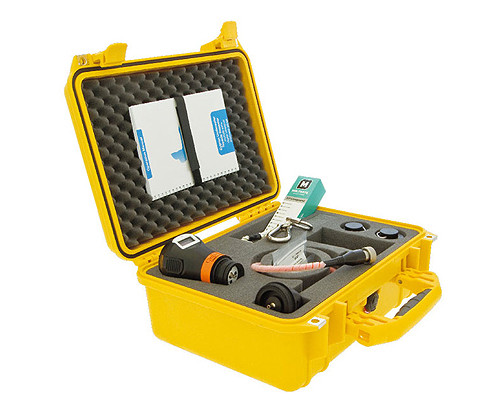

Комплектация
- Блок измерения,
- датчик 2,25 МГц диаметром 13 мм с кабелем 0,9 метра,
- два комплекта блоков питания с зарядным устройством,
- юстировочный стальной брусок,
- крепежный трос,
- комплект ЗИП с набором уплотнительных колец и защитных мембран,
- кейс типа «Пеликан» для переноски и хранения.
