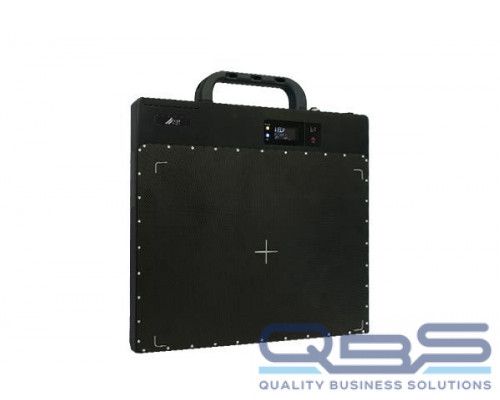

Плоскопанельный рентгеновский детектор Duerr DRC 2430 NDT

Промышленный плоскопанельный цифровой детектор DUERR NDT DRC 2430 NDT рентгеновского излучения предназначен для получения цифрового рентгеновского изображения для использования в составе промышленных рентгеновских систем неразрушающего контроля (для приема рентгеновского излучения, прошедшего через тестируемый объект, преобразования рентгеновского излучения в цифровое видеоизображение, воспроизводимое на дисплее персонального компьютера).

Позволяет контролировать качество сварных соединений и литых деталей, радиационной толщиной от 1 до 100 мм по стали при использовании импульсных рентгеновских аппаратов, аппаратов постоянного потенциала с напряжением до 450кВ, а также гамма-источников.

Плоскопанельный детектор служит для приема, преобразования, усиления, улучшения и воспроизведения рентгеновских изображений, полученных при просвечивании промышленных изделий.

Конструктивно детектор состоит из матрицы датчиков‐ сцинтилляторов на основе оксид-сульфид гадолиния (Gd2O2S:Tb), преобразующих рентгеновское излучение в световой оптический сигнал, фотодиодной матрицы на основе аморфного кремния, преобразующей оптический сигнал в электрический, и электронной схемы управления и обработки сигнала. В комплект поставки детектора входят: электронный модуль сопряжения с персональным компьютером по сетевому интерфейсу передачи данных, компакт‐диск с программным обеспечением, интерфейсный кабель. Принцип действия детектора заключается в следующем: под воздействием рентгеновского излучения, прошедшего от источника (рентгеновской трубки) через структуру тестируемого объекта, начинает светиться оксид-сульфид гадолиния (Gd2O2S:Tb) сцинтиллятора. Световой поток попадает на аморфную кремниевую фотодиодную матрицу, где происходит преобразование света в электрический ток. В дальнейшем ток поступает на тонкопленочные транзисторы, где пропорционально усиливается. Полученный сигнал конвертируется в цифровой, после чего переводится в видеоизображение, несущее информацию о внутренней структуре просвеченного объекта, которое выводится на монитор компьютера в режиме реального времени.

Duerr DRC 2430 NDT обеспечивает:

1. Чувствительность радиографического контроля по 1 классу в соответствии с ГОСТ 7512-82;
2. Сокращение затрат на расходные материалы (рентгеновскую пленку и химические реагенты, для ее обработки) и вспомогательное оборудование (проявочные машины и аксессуары для просушки и хранения пленки);
3. Уменьшение времени проведения контроля, повышение оперативности и объективности контроля;
4. Частичную автоматизацию контроля, уменьшение ручного труда и простой монтаж оборудования;
5. Архивирование результата контроля в цифровом виде;
6. Возможность просмотра и расшифровки изображений контролируемых объектов.

Технические характеристики

Комплектация

• Плоскопанельный детектор;
• Адаптер питания;
• Система архивирования и улучшения изображения X-Vizor, включая аппаратные средства (компьютер, монитор) и программное обеспечение;
• 2 батареи с зарядным устройством;
• Транспортировочный кейс;
• Защитный кожух с устройством крепления к трубопроводам;
• Усилитель Wi-Fi сигнала;
