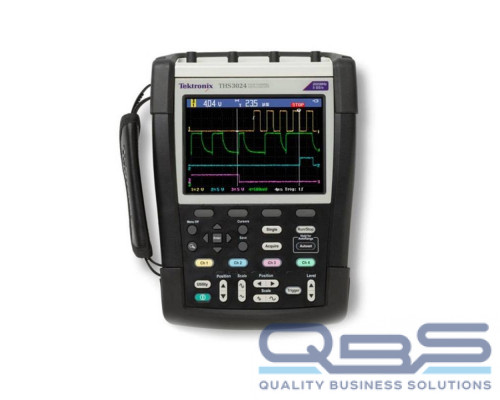

Осциллограф Tektronix THS3024

Технические характеристики

Параметр	Значение
Параметры вертикальной системы
Количество каналов	4 изолированных
Полоса пропускания	200 МГц
Время нарастания	1,7 нс
Ограничение полосы пропускания	20 кГц, 20 МГц
Связь по входу	AC, DC
Входной импеданс	1 МОм±1%, 14 пФ±2 пФ
Коэффициент вертикального отклонения	2 мВ/дел…100 В/дел
Вертикальное разрешение	8 бит
Погрешность усиления постоянного напряжения	±2,1%
Максимальное входное напряжение (1 МОм)	300 Вскз CATIII между сигнальными и опорными контактами входного BNC разъема 300 Вскз CATIII между наконечником пробника и землей прибора (стандартный пробник THP0301, 10:1)
Плавающий потенциал	1000 Вскз CATII / 600 Вскз CATIII между опорным контактом BNC-разъема и землей прибора
Горизонтальная система
Максимальная частота дискретизации	5 Гвыб/с (1,25 Гвыб/с - на канал)
Максимальная глубина записи	10 К ; 30 К в режиме самописца ( 4 мс …2 мин/с)
Коэффициент развертки	2 нс/дел….4 с/дел
Погрешность горизонтальной развертки	±100 ppm + 0,04 дел
Система синхронизации
Источник запуска	каналы 1,2,3,4
Режимы запуска	авто, нормальный, одиночный
Тип связи	DC, ФВЧ, шумоподавление
Уровень запуска	± 4 деления
Тип запуска	по фронту: нарастание, спад по длительности: от 50 нс по событию: от 2 до 99 по видео: по всем строкам или по номеру строки, по четным, нечетным или всем полям NTSC, PAL, PAL Plus, SECAM сигналов с прогрессивной разверткой: 14 кГц…65 кГц
Режимы сбора данных
Обычный режим	сэмплирование
Пиковый детектор	8 нс на развертках 5 мкс/дел…120 с/дел
Усреднение	2, 4, 8, 64 выборки
Самописец	на развертках медленнее или равной 4 мс/дел
Регистратор данных	100 кадров во внутреннюю память или USB
Сравнение с опорными осциллограммами	4
Измерения
Курсорные измерения	время, частота (1/T), Вольт, Ватт, время нарастания/спада
Автоматические измерения	21 тип, с одновременным показом 4-х на экране V DC, V ACскз, V AC+DC, VPeak Max, VPeak Min, Peak to Peak, A DC, A AC, A AC+DC, частота, время нарастания (используя курсоры), время спада (используя курсоры), фаза (между 2-мя входами), длительность положительного импульса, длительность отрицательного импульса, коэф.заполнения положительного импульса, коэф.заполнения отрицательного импульса, dBV, dBm на 50 Ω и 600 Ω
TrendPlot™ запись и графическое отображение	4 автоматических измерения.
Математические операции	Сложение, вычитание, умножение, БПФ; БПФ: окна - прямоугольное, Хамминг, Хэннинг, плоское; Шкала - линейная, логарифмическая
Общие характеристики
Дисплей	ЖК, цветной, 6 дюймов (15,3 см), разрешение 320х240, формат YT или XY
Сохранение	4 опорные осциллограммы 30 осциллограмм во внутреннюю память 10 записей во внутреннюю память со 100 кадрами воспроизведения запись в режиме самописца и TrendPlot™ 9 BMP изображений во внутреннюю память, 256 BMP изображений на USB носитель
Входы/выходы	USB-host USB-device Компенсация пробников амплитуда 1, 225 Вп-п/частота 500 Гц
Питание	Батарея Li-Ion 10,8 В; перезаряжаемая
Время работы от батареи	7 часов
Время заряда батареи	5 часов
Питание сети	напряжение 100 В…240 В AC±10% частота 50 Гц…60 Гц
Размеры	265 х 190 х 70 мм
Вес	2,2 кг (с батареей)

Комплектация

1 Осциллограф портативный THS3024 1
2 Пассивные пробники THP0301-Y/B/M/G 300 МГц 10X 4
3 Литий-ионная аккумуляторная батарея 1
4 Ремешок на руку (прикреплен к прибору) 1
5 Плечевой ремень 1
6 Кабель с разъемами USB-A и miniUSB-B для подключения к ПК 1
7 Руководство по вводу в эксплуатацию и по безопасности 1
8 Компакт-диск с документацией 1
9 Сетевой адаптер с кабелем питания 1
10 Мягкая сумка ACHHS 1
11 ПО OpenChoice® для работы с настольным ПК 1
12 Сертификат калибровки и документ о регистрации системы контроля качества ISO9001 1
13 Специальный жёсткий кейс - 1
14 Мягкий чехол для пробника - 1
15 Набор принадлежностей для замены пробника - 2
