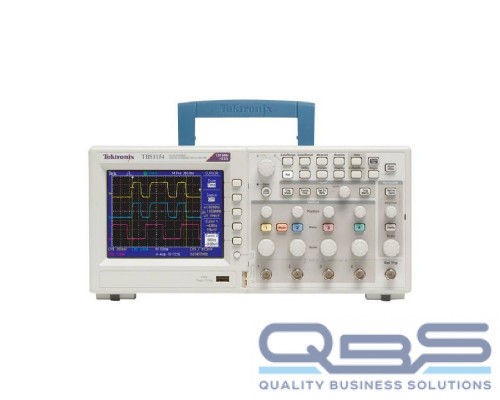

Name: Осциллограф Tektronix TBS1104 купить по выгодной цене в QBS
Brand: Tektronix
Availability: InStock

Модель:

Производитель:

Tektronix

Наличие:

4 шт.

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Внесен в госреестр

Внесен в Госреестр

Гарантия

Все характеристики

Технические характеристики

Параметр	Значение
Режимы регистрации данных
Обнаружение пиковых значений	Захват высокочастотных сигналов и случайных глитчей. Захватываются глитчи длительностью от 12 нс (типовоезначение) на всех скоростях развертки от 5 мкс/дел до 50 с/д ел
Выборка	Только выборка данных
Усреднение	Усреднение по 4, 16, 64 или 128 осциллограммам
Однократный запуск	Кнопка однократного запуска используется для запуска одиночного цикла регистрации данных
Прокрутка	При скорости развертки >100 мс/дел
Система запуска
Режимы запуска	Автоматический, нормальный, однократный
Типы запуска
По перепаду (положительному или отрицательному)	Обычный запуск по уровню. По положительному или отрицательному перепаду в любом канале. Режимы связи по входу: связь по переменному току, по постоянному току, с подавлением шума, ФВЧ, ФНЧ
По видеосигналу	Запуск по всем строкам, по выбранным строкам, по нечетным или четным кадрам, по всем кадрам композитного видеосигнала или по сигналам вещательных стандартов NTSC, PAL, SECAM
По длительности импульса (или глитча)	Запуск по длительности импульса, меньшей, большей, равной или неравной выбранному значению в диапа- зоне от 33 нс до 10 с
Источник сигнала запуска
4-канальные модели	Канал 1, Канал 2, Канал 3, Канал 4, Внешний, Внешний/5, сеть
Отображение сигнала запуска
Сигнал запуска выводится на экран, пока нажата кнопка «Trigger View».
Отображение частоты сигнала запуска
Выводится значение частоты сигнала запуска.
Математическая обработка осциллограмм
Прямоугольный сигнал	Один период, несколько периодов, положительный или отрицательный перепад
Синусоидальный сигнал	Один период, несколько периодов, спектр БПФ
Видеосигнал (NTSC, PAL, SECAM)	Кадры: все, нечетные, четные Строки: все или строка с выбранным номером
Автоматический выбор диапазона
Автоматическая настройка параметров вертикальной и горизонтальной развертки при переключении пробника между контрольными точками или при значительном изменении сигнала.
Характеристики дисплея
Экран	Активная цветная TFT матрица с разрешением QVGA
Интерполяция	Sin(x)/x
Режимы отображения	Точечный, векторный
Послесвечение	Выкл., 1 с, 2 с, 5 с, бесконечно
Формат	YT и XY
Многоязычный интерфейс пользователя и контекстно-зависимая справка
Доступные языки	Английский, французский, немецкий, итальянский, японский, корейский, португальский, русский*2, упро- щенный китайский, испанский, традиционный китайский
Условия окружающей среды и нормы безопасности
Температура рабочая	от 0 до +50 °C
Температура при хранеии	от -40 до +71 °C
Относительная влажность рабочая	до 80 % при температуре до +40 °C
Относительная влажность при хранении	до 45 % при температуре до +50 °C
Высота над уровнем моря (рабочая и хранения)	До 3000 м
Электромагнитная совместимость	Соответствует требованиям 2004/108/EC, EN61326 Класс A; соответствует требованиям австралийского стандарта по ЭМС
Безопасность	UL61010-1:2004, CSA22.2 No. 61010-1:2004, EN61010- 1:2001, МЭК 61010-1:2001
Габариты и масса
Прибор
Размеры прибора ШхВхГ, мм	326,3 х 158,0 х 124,2
Масса, кг (без пррнадлежностей/ с принадлежностями)	2,0 / 2,2
Размер упаковки ШхВхГ, мм	476,2 х 266,7 х 228,6
Набор для монтажа в стойку RM2000B ШхВхГ, мм	482,6 х 177,8 х 108,0
