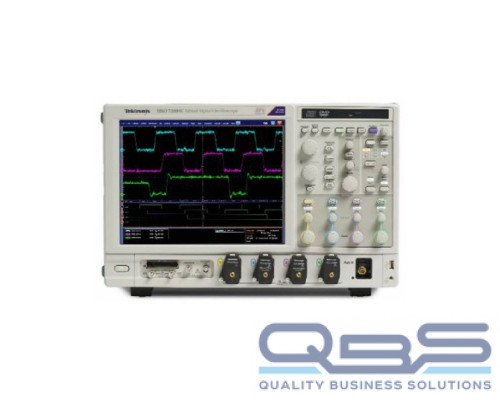

Осциллограф Tektronix DPO73304DX

Технические характеристики

Параметр	Значение
Число аналоговых каналов	4
Аналоговая полоса пропускания по уровню -3 дБ (с отключаемой цифровой коррекцией)	33 ГГц (2 канала)
	23 ГГц (4 канала)
Полоса пропускания аналогового тракта (-3 дБ)	33 ГГц
Время нарастания (тип.)	по уровням 10 - 90 %: 13 пс
	по уровням 20 - 80 %: 9 пс
Частота дискретизации (1, 2 кан.) (макс. частота дискретизации 50 Гвыб/с, если сигнал цифрового канала подается на аналоговый канал через аналоговый мультиплексор iCapture)	100 Гвыб./с
Частота дискретизации (3, 4 кан.)	50 Гвыб./с
Частота дискретизации (режим ET/IT)	10 Твыб./с
Длина записи на канал (стандартная конфигурация)	31,25 млн. точек
Длина записи на канал (с опцией 5XL)	62,5 млн. точек
Длина записи на канал (с опцией 10XL)	125 млн. точек
Длина записи на канал (с опцией 20XL)	250 млн. точек
Длина записи на канал (с опцией 50XL)	500 млн. точек на всех каналах, 1 млрд. точек на 2 каналах
Разрешение по времени	10 пс (100 Гвыб./с)
Продолжительность захвата с макс. частотой дискретизации (стандартная конфигурация)	0,31 мс
Продолжительность захвата с макс. частотой дискретизации (с опцией 5XL, серия DPO70000)	0,63 мс
Продолжительность захвата с макс. частотой дискретизации (с опцией 10XL)	1,3 мс
Продолжительность захвата с макс. частотой дискретизации (с опцией 20XL)	2,5 мс
Продолжительность захвата с макс. частотой дискретизации (с опцией 50XL)	5 мс в каждом канале, 10 мс на двух каналах
Вертикальный шум (% от полного диапазона), типовой (50 мВ/дел., ограничение полосы пропускания вкл., макс. частота дискретизации)	0.58%
Диапазон скорости развертки (режим Авто)	От 10 пс/дел. до 1000 с/дел.
Разрешение по времени (режим ET/IT)	100 фс
Ср. кв. погрешность измерения интервала времени при длительности < 100 нс; однократный запуск; время нарастания сигнала = 1,2 от времени нарастания осциллографа, 100 мВ/дел., ограничение полосы пропускания вкл.; макс. частота дискретизации	555 фс
Уровень собственного джиттера (тип.) (с включенным расширением полосы пропускания BWE)	< 340 фс

Комплектация

1. Антистатический браслет 1
2. Кабель питания 1
3. Клавиатура 1
4. Методика верификации параметров в формате pdf 1
5. Мышь 1
6. Передняя крышка 1
7. Переходник с TekConnect на BNC 1
8. Переходник с TekConnect на разъем 2,92 мм 4
9. Руководство пользователя 1
10. Руководство программиста GPIB (на жестком диске прибора) 1
11. Сертификат калибровки 1
12. Соответствие требованиям Z 540-1 и ISO9001 1
13. Сумка для принадлежностей 1
14. Цифровой осциллограф DPO73304DX 1
