Модель:

Наличие:

3 шт.

607 978 ₽

0 отзывов

Доставка послезавтра и позже, от 490 ₽
Самовывоз сегодня, бесплатно

Гарантия

Ежегодная поверка

Поверка не включена

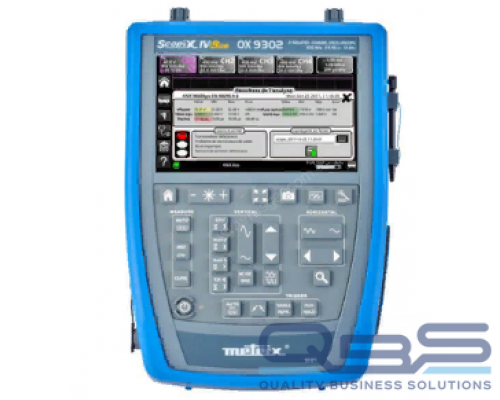

Chauvin Arnoux OX9302-BUS

Основные технические характеристики

Параметры дисплея

цветной ЖК TFT, диагональ7 дюймов,

разрешение 800 на 480 точек

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Гц

- напряжение постоянного тока, В

от 98 до 264

50/60

10,8

Габаритные размеры, мм,

(длина×ширина×высота)

292,5×210,6×66,2

Масса, кг

2,4

Нормальные условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %

от +18 до +28

Рабочие условия измерений:

- температура окружающего воздуха, °С

- относительная влажность воздуха, %

от 0 до +40

80 при температуре +35 °С

	Метрологические характеристики в режиме осциллографа
Число входных аналоговых каналов	2
Максимальная частота дискретизации в реальном времени, ГГц	2,5 на канал
Длина записи, точек	100000 на канал
Канал вертикального отклонения
Входной импеданс	(1,000±0,005) МОм/12 пФ
Разрешение по вертикали, бит	12
Диапазон установки коэффициентов отклонения (КО)	от 2,5 мВ/дел до 20 В/дел
Пределы допускаемой основной абсолютной погрешности коэффициента отклонения на постоянном токе, В	±(0,02∙8[дел]∙КО[В/дел])
Полоса пропускания по уровню минус 3 дБ, МГц, не менее	300
Время нарастания переходной характеристики, нс, не более	1,7
Канал горизонтального отклонения
Диапазон установки коэффициентов развертки (КР)	от 10 нс/дел до 5 с/дел
Пределы допускаемой основной относительной погрешности частоты внутреннего опорного генератора	±50∙10-6

	Метрологические характеристики в режиме мультиметра при измерении напряжения постоянного и переменного тока
Предел измерений, В	Частота, Гц	Разрешение, В	Пределы допускаемой основной абсолютной погрешности измерений, В 1)
Напряжение постоянного тока
0,8	–	0,0001	±(0,005∙Uизм.+25 е.м.р.)
8	–	0,001
80	–	0,01
800	–	0,1
Напряжение переменного тока
0,6	от 40 до 200 000	0,0001	±(0,01∙Uизм.+25 е.м.р.) 2) ±(0,02∙Uизм.+25 е.м.р.) 3) ±(0,03∙Uизм.+25 е.м.р.) 4)
6		0,001
60		0,01
600		0,1
Примечания 1) – в диапазоне от 10 до 100 % предела измерений; 2) – в диапазоне частот от 40 до 1000 Гц; 3) – в диапазоне частот св. 1 до 10 кГц; 4) – в диапазоне частот св. 10 до 200 кГц; Uизм. – измеренное значение напряжения, В; е.м.р. – единица младшего разряда

	Метрологические характеристики в режиме мультиметра при измерении сопротивления постоянному току
Предел измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности измерений, Ом, кОм, МОм 1)
80 Ом	0,01 Ом	±(0,005∙Rизм.+25 е.м.р.)
800 Ом	0,1 Ом
8 кОм	1 Ом
80 кОм	10 Ом
800 кОм	100 Ом
8 МОм	1 кОм
32 МОм	10 кОм
Примечания 1) – в диапазоне от 10 до 100 % предела измерений; Rизм. – измеренное значение сопротивления, Ом, кОм, МОм; е.м.р. – единица младшего разряда

	Метрологические характеристики в режиме мультиметра при измерении электрической емкости
Предел измерений	Разрешение	Пределы допускаемой основной абсолютной погрешности измерений, нФ, мкФ, мФ 1)
5 нФ	1 пФ	±(0,06∙Cизм.+10 е.м.р.) 2) ±(0,04∙Cизм.+10 е.м.р.) 3) ±(0,02∙Cизм.+10 е.м.р.) 4)
50 нФ	10 пФ	±(0,02∙Cизм.+10 е.м.р.)
500 нФ	100 пФ
5 мкФ	1 нФ
50 мкФ	0,01 мкФ
500 мкФ	0,1 мкФ
5 мФ	1 мкФ
Примечания 1) – в диапазоне от 10 до 100 % предела измерений; 2) – в диапазоне от 500 пФ до 1 нФ; 3) – в диапазоне св. 1 до 2 нФ; 4) – в диапазоне св. 2 до 5 нФ; Cизм. – измеренное значение электрической емкости, нФ, мкФ, мФ; е.м.р. – единица младшего разряда

	Метрологические характеристики в режиме мультиметра при измерении частоты
Диапазон измерений	Пределы допускаемой основной абсолютной погрешности измерений, Гц, кГц
от 20 Гц до 200 кГц	±0,002∙Fизм.
Примечание – Fизм. – измеренное значение частоты, Гц, кГц

	Метрологические характеристики в режиме мультиметра при измерении физических величин с дополнительными аксессуарами (опциями)
Измеряемая физическая величина	Диапазон (предел) измерений	Пределы допускаемой основной абсолютной погрешности измерений
Сила переменного тока. Частота 50 Гц. (Опция HX0034)	от 0 до 45 А	±(0,015∙Iизм.+0,002)
Сила переменного тока. Частота 50 Гц. (Опция HX0034)	от 45 до 80 А	±0,04∙Iизм.
Температура. 1) (Опция HX0035B)	от –10 до +1250 °С	±(0,01∙Tизм.+3,5)
Температура. 2) (Опция HX0036)	от –100 до +500 °С	± (0,01∙Tизм.+1,5) <
Сила переменного тока. Частота 50 Гц. (Опция HX0072)	от 5 до 3000 А	±(0,01∙Iизм.+0,5)
Сила переменного тока. Частота 50 Гц. (Опция HX0073)	от 1 до 300 А	±(0,01∙Iизм.+0,07)
Сила постоянного тока (Опция HX0094)	от 4 до 20 мА	±0,001∙Iизм.
Напряжение постоянного тока (Опция HX0095)	1000 В	±0,002∙Uизм.
