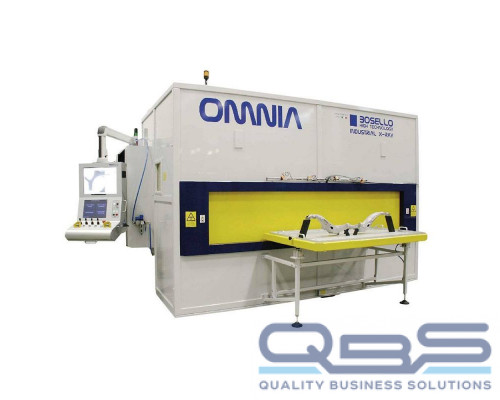

Omnia – универсальная рентгенотелевизионная система

Модель

OMNIA 120.70

OMNIA 160.100

Область контроля (Д × Ш × В), мм

1170 × 650 × 380

1570 × 970 × 480

Размер паллетов загрузочных столов, мм

1200 × 700

1600 × 1000

Масса изделия, кг

25 или 40

Оси перемещения

Рентгеновская трубка и детектор: Х1-Х2 горизонтальная 1, Y1-Y2 горизонтальная 2, U1-U2 наклон 1 (±30°), V1-V2 наклон 2 (±30°), Z-вертикальная (детектор).

Скорость перемещения осей, м/мин.

15

Загрузочная дверь (Ш × В), мм

2350 × 510

3100 × 610

Время загрузки/выгрузки, сек.

<6

Рентгеновская трубка MXR

160 HP

225 HP

160 HP

225 HP

Размер фокусного пятна, мм

0.4/1.0 EN 12543 (0.15/0.4 IEC 336)

Выходная мощность трубки, Вт

800 / 1800

Генератор высокого напряжения XRG

160-1.6 HP

226-1.8 HP

160-1.6 HP

226-1.8 HP

Диапазон выходного напряжения, кВ

20÷160

20÷225

20÷160

20÷225

Выходная мощность, Вт

800/1600

800/1800

800/1600

800/1800

Габаритные размеры (Ш х Г х В), мм

4200 х (2100 + 750*) х 2600

4800 х (2300 + 1100*) х 2800

Масса, кг

8000

9500

9500

11000

Детектор 8 дюймов

Размер экрана детектора, мм

200 × 200

Размер пикселя, мкм

200

Разрядность АЦП, бит

14 или 16

Частота кадров (14 / 16 бит), кадр/с

15 / 25

Детектор 16 дюймов

Размер экрана детектора, мм

400 х 400

Размер пикселя, мкм

100 или 200

Разрядность АЦП, бит

16

Частота кадров (100 / 200 мкм), кадр/с

3,75 / 15
