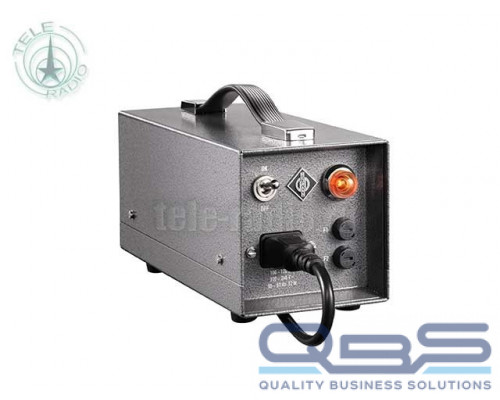

Neumann NM V

Neumann NM V - Блок управления

Блок управления Pattern для управления M 49 В и всеми винтажными микрофонами Neumann, использующими трубку AC 701. Этот блок управления классического образца содержит сетевой трансформатор. Он автоматически переключается между диапазонами сетевого напряжения 100-120 В и 220-240 В переменного тока. В выключенном положении NMV не потребляет тока.

Для обеспечения длительного срока службы трубка нагревается осторожно, с ограничением тока. Очень эффективная фильтрация внутри NM V обеспечивает очень высокое качество рабочих напряжений при минимальном уровне остаточных шумов.

Примечание: Новый NM V в принципе подходит для работы со всеми винтажными микрофонами Neumann, использующими трубку AC 701, такими как более старые M 49 и M 249.

Более старые устройства, такие как N 52 (a, h) и NN 48 (a, b, h), не подходят для работы с напряжением M 49 В из-за их ограничений по току и напряжению.

РАБОТА С НЕСИММЕТРИЧНЫМИ ВХОДАМИ

В блоке управления pattern аудиосигнал доступен на сбалансированном плавающем выходе XLR 3.

Выход подключен в соответствии с IEC 60268-12 и IEC 61938:

Вывод 1: 0 В/заземление
Вывод 2: аудиосигнал (+фаза)
Вывод 3: аудиосигнал (–фаза)

Таким образом, вывод 2 является “горячей фазой”, вывод 3 должен быть подключен к земле при использовании с несимметричными входами
